本文详细介绍了PLL(锁相环)操作中涉及的关键寄存器及其配置方法，并探讨了如何通过这些寄存器设置来计算PLL产生的频率。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

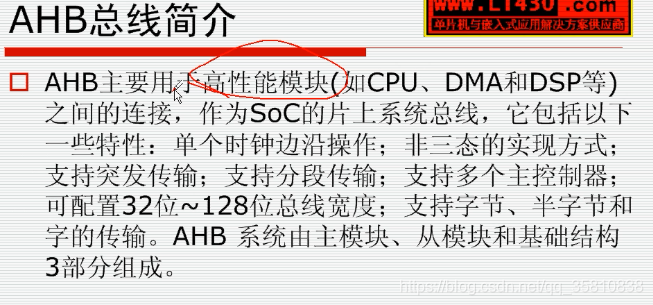

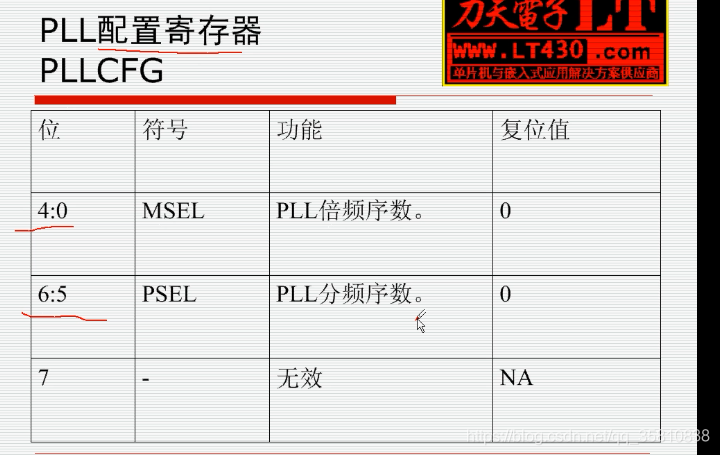

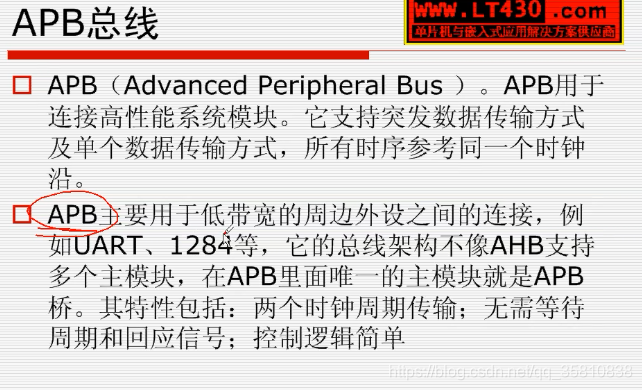

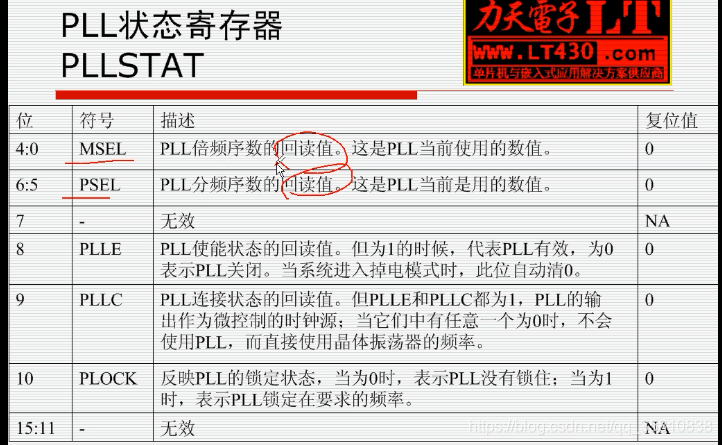

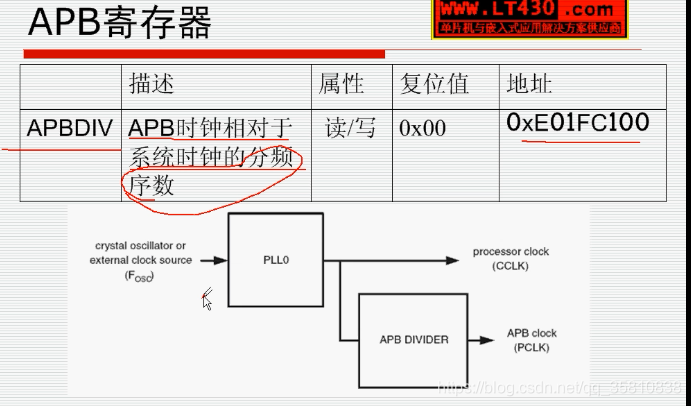

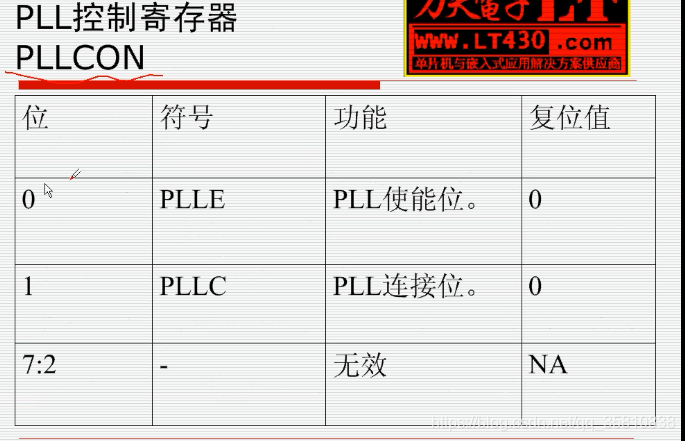

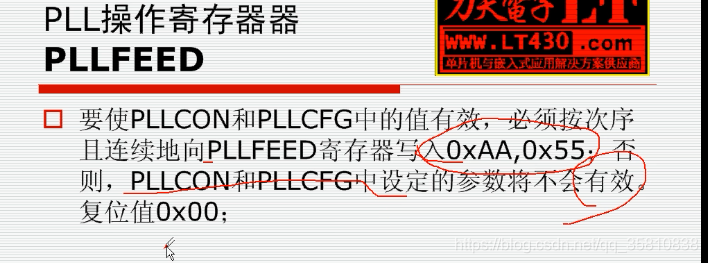

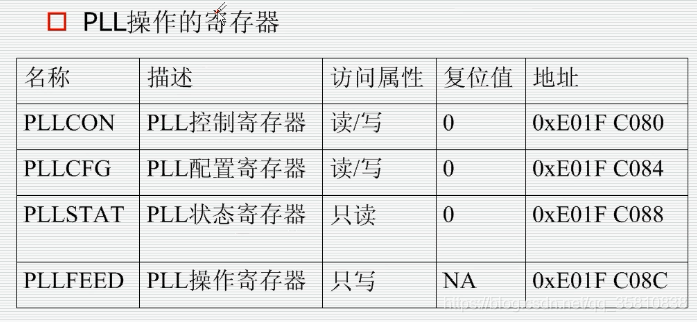

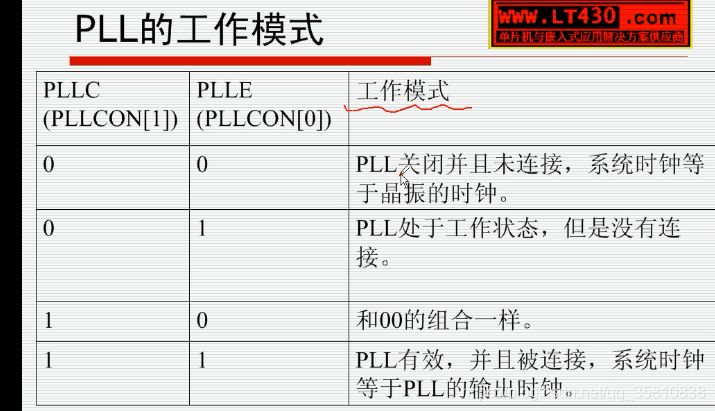

1.PLL操作的寄存器

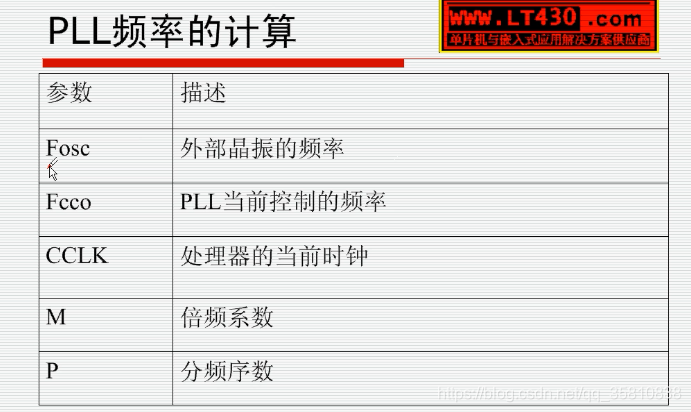

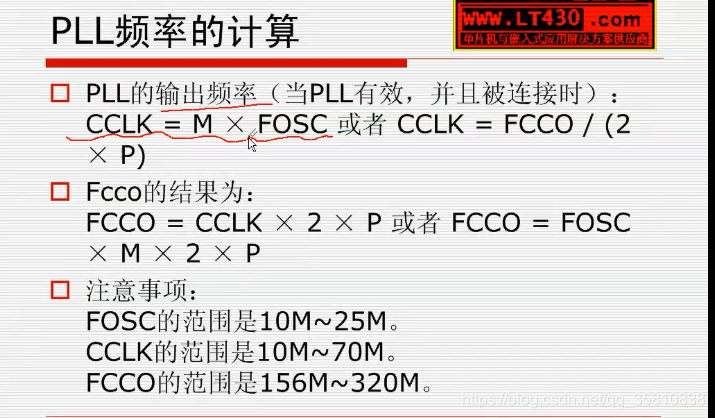

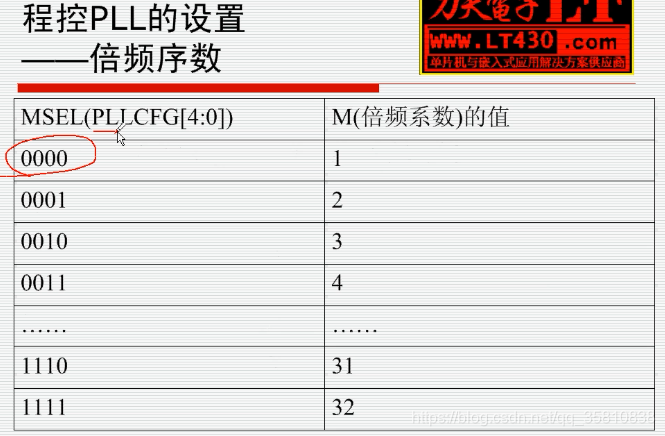

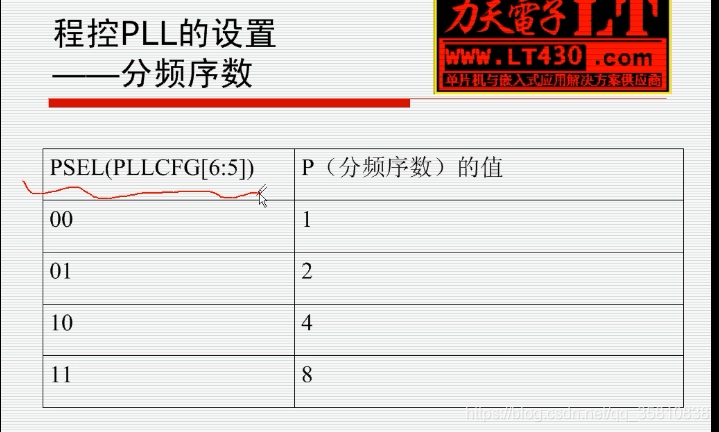

2.PLL频率的计算
