dac7714和dac3152两种DAC芯片FPGA控制流程记录

本文链接：https://blog.youkuaiyun.com/qq_35660144/article/details/126796203

记录时间2022910

前言
离开上个公司，将在公司使用过的几个接口和几个片子控制过程记录一下，以后可能用不到，也有可能会用得到，留下以后可以复用。。。。。。

一、dac3152

先说一下这个，这个芯片用我上上个公司的一个老领导的话就是–这很简单。不需要配置芯片内的寄存器，直接控制输出就行。。。。。。
在这里插入图片描述
对于FPGA端只需要控制输出DACCLP/N和N0P/N-D9PN，即差分时钟和10bit的差分数据，输出为IOUTAP/N和IOUTBP/B两个通道。
控制时序：

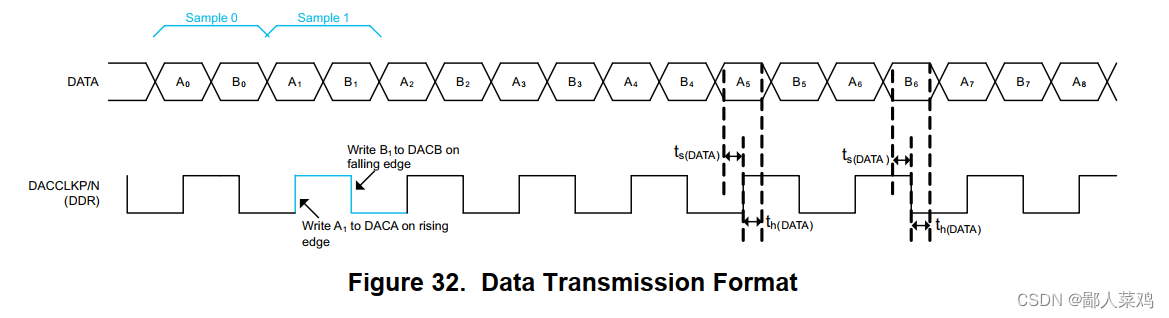

DAC3152芯片可以控制两个输出通道，只需要在上升沿发送B通道的电压数据，下降沿发送A通道的电压数据，因为是10bit并行输入数据，所以控制餐数范围0-1023，当然也可以AB两个通道输出相同的电压，即上升沿下降沿发送数据一致我用的就是两通道输出相同的电压。
代码：

always @(posedge clk_in or negedge rst_in_n)
    begin
        if(!rst_in_n)
            dac_d_buf <= 0      ;
        else if(dac_transfer_i_raising)
				dac_d_buf   <=  dac_wdata_i[9:0]    ;//modle2   512
    end
	 assign	dac_d		=		dac_d_buf	;
    assign dac_clk     = clk_in     ;

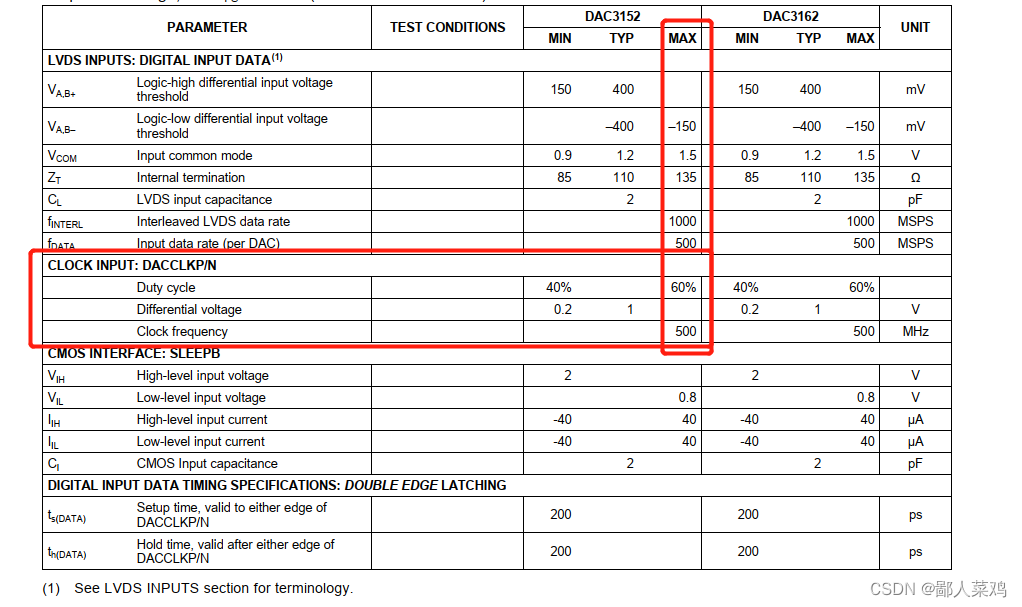

输入时钟的频率决定着DA芯片输出电压最大频率可以达到500MHz，我只输出100MHz时钟。
在这里插入图片描述
时钟不变，数据改变，可以用万用表测试输出电压。

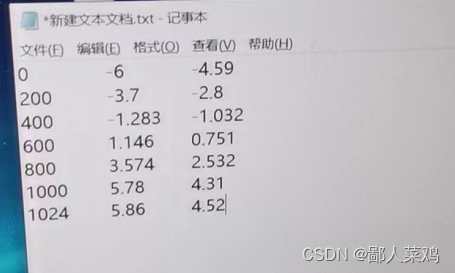

用万用便测试输出电压：AB两个通道实际输出有差别。

二、dac7714

在这里插入图片描述

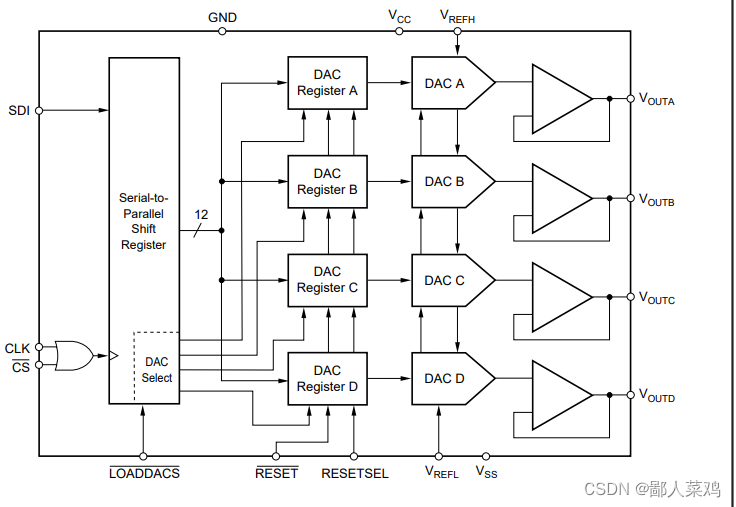

这个芯片可以产生四路DA信号，VoutA、VoutB、VoutC、VoutD，通道选择由SPI接口配置
在这里插入图片描述
需要配置的管脚除了SPI的三线外，还有三个管脚需要配置

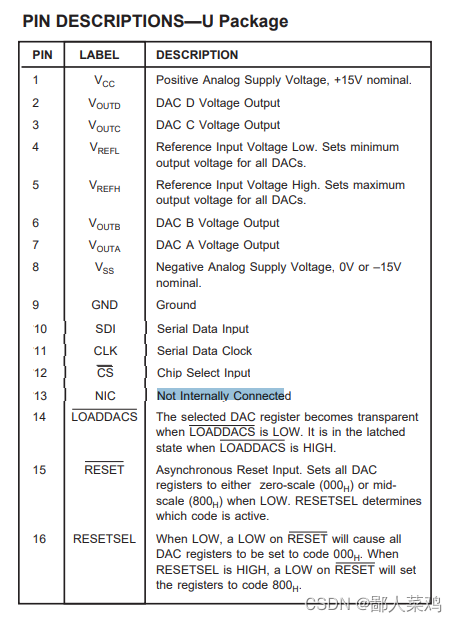

**LOADDACS/**低有效，低电平改变输出电压，高电平锁存各通道输出电压，RESET/ 复位信号，低有效，RESETSEL设置复位后输出的电压值，0表示复位后输出控制字000对应的电压值，1表示复位后输出控制字800对应的电压值。
在这里插入图片描述

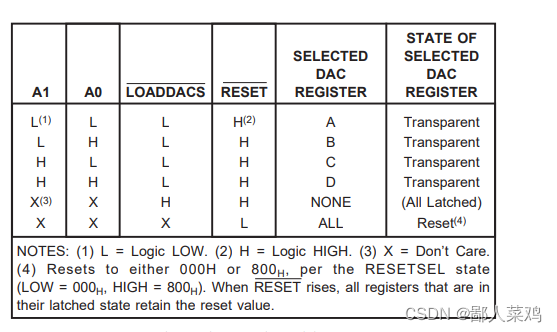

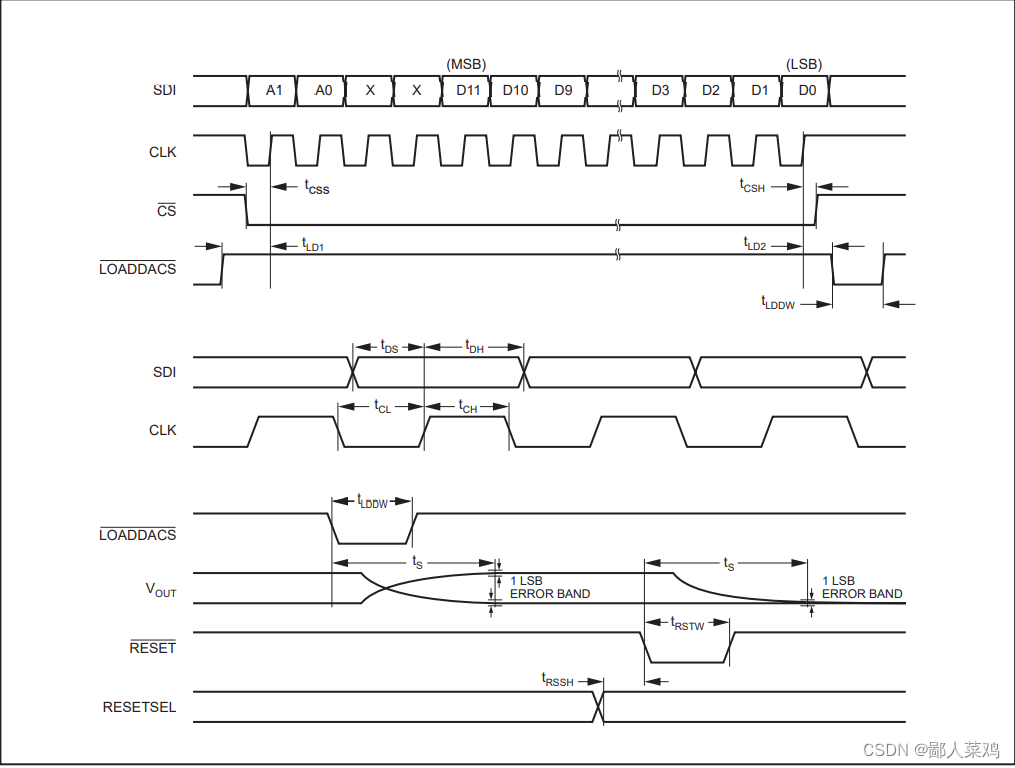

根据时序图可知，需要通过SPI向芯片写入16bit数据便可以完成配置，有效电压控制数据为D11-D0共12Bit，A1和A0则用来选择控制输出哪路DA输出，具体控制列表如下:

SPI程序只需要配置时钟上升沿发送数据，下降沿采样即可。（程序简单就不放了。。。。）
