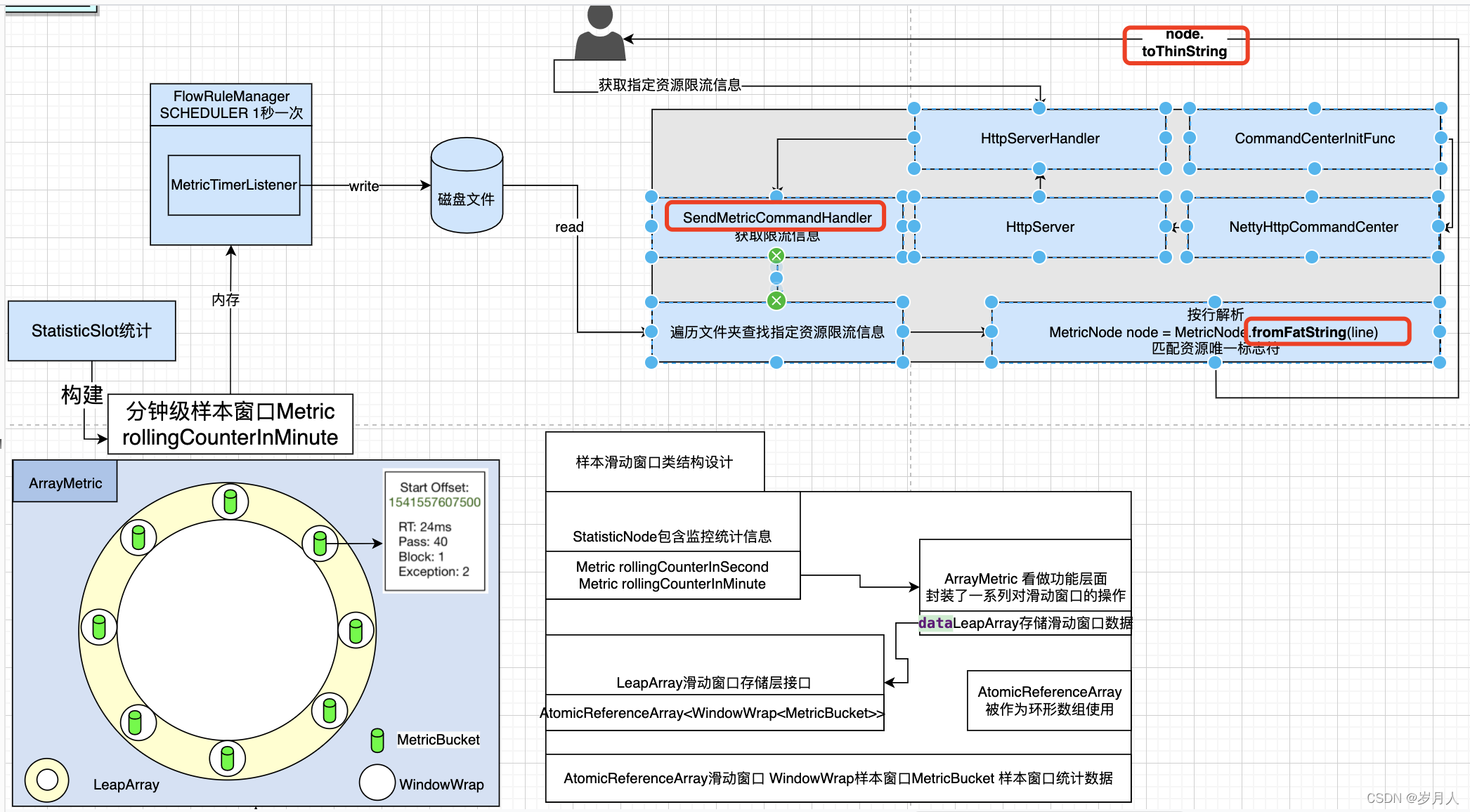

原理图一读写架构

Slot槽在内存中负责构建样本窗口的统计信息
FlowRuleManager流控规则管理器每一秒将分钟级度量信息写入磁盘
用户可以发起http请求对特定资源某一范围内的度量信息进行查询
其内部根据磁盘文件,通过遍历文件行获取相关信息返回

原理图一窗口

度量中包含窗口信息

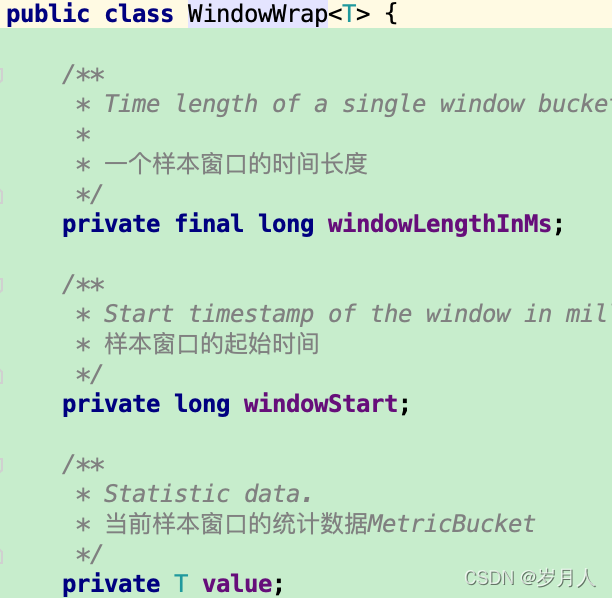

窗口LeapArray由一个个WindowWrap样本窗口组成

窗口的特点
窗口下标根据计算得出,可跳跃
样本窗口不存在，则只需创建一个新的样本窗口加入相关位置
窗口存在则返回
窗口失效则重置并清空老的窗口,可过期,可占用

所以称窗口是可跳跃可过期窗口

在这里插入图片描述

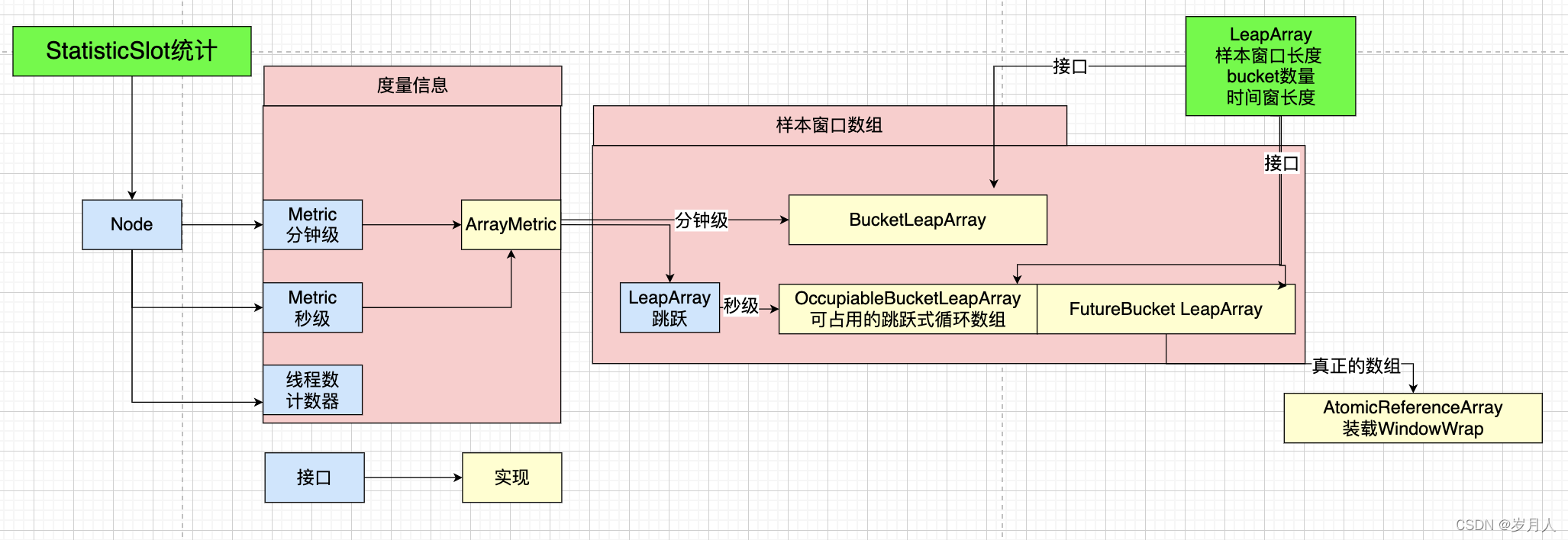

类名	作用
StatisticNode	内含度量信息,表示资源的统计信息主要包含rollingCounterInSecond秒级样本窗口统计信息,rollingCounterInMinute分钟级统计信息,curThreadNum线程计数器信息
Metric	度量信息: 封装了对底层样本数据窗口的一系列操作,实现类为ArrayMetric

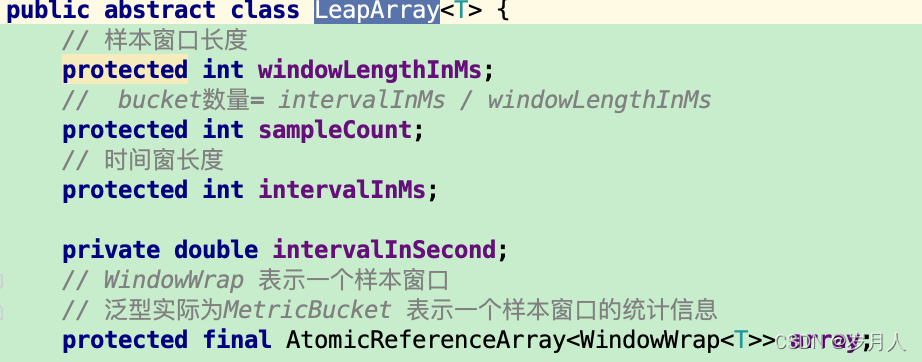

LeapArray	表示样本窗口的特性可跳跃,同时指定了窗口大小窗口长度等信息OccupiableBucketLeapArray 表示窗口数组中的每一个位置可以被重复使用

窗口信息
AtomicReferenceArray真正的内存存储窗口统计信息
窗口元信息

原理图一窗口的表现形式

WindowWrap的数据类型为MetricBucket

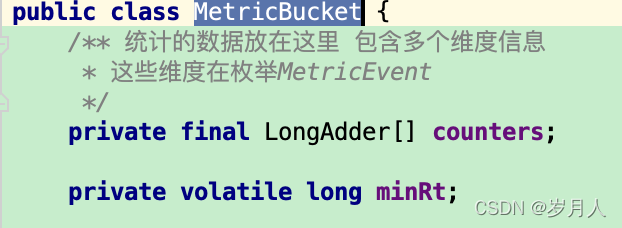

MetricBucket的数据存储在counters内
counters通过序列化得到MetricNode信息输出到磁盘

源码分析MetricNode一toThinString

客户端查询返回如下信息

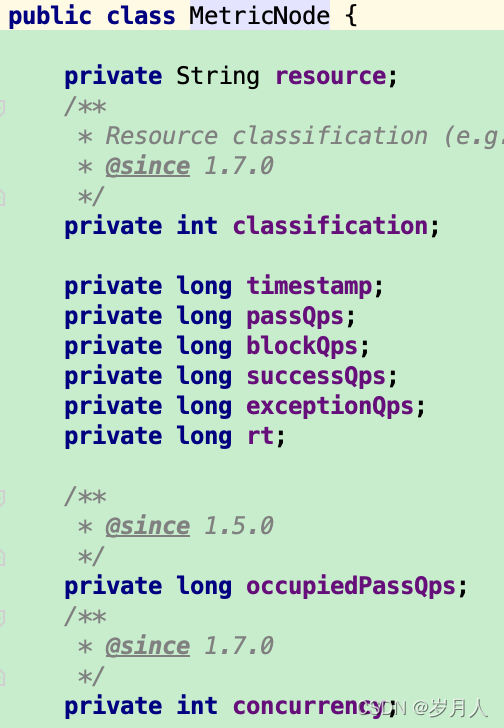

timestamp|resource|passQps|blockQps|successQps|exceptionQps|rt|occupiedPassQps

public static MetricNode fromThinString(String line) {
    MetricNode node = new MetricNode();
    String[] strs = line.split("\\|");
    node.setTimestamp(Long.parseLong(strs[0]));
    node.setResource(strs[1]);
    node.setPassQps(Long.parseLong(strs[2]));
    node.setBlockQps(Long.parseLong(strs[3]));
    node.setSuccessQps(Long.parseLong(strs[4]));
    node.setExceptionQps(Long.parseLong(strs[5]));
    node.setRt(Long.parseLong(strs[6]));
    if (strs.length >= 8) {
        node.setOccupiedPassQps(Long.parseLong(strs[7]));
    }
    if (strs.length >= 9) {
        node.setConcurrency(Integer.parseInt(strs[8]));
    }
    if (strs.length == 10) {
        node.setClassification(Integer.parseInt(strs[9]));
    }
    return node;
}

源码分析MetricNode一toFatString

其在文件中以如下格式存储

timestamp|yyyy-MM-dd HH:mm:ss|resource|passQps|blockQps|successQps|exceptionQps|rt|occupiedPassQps\n

 public String toFatString() {
    DateFormat df = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");
    StringBuilder sb = new StringBuilder(32);
    sb.delete(0, sb.length());
    sb.append(getTimestamp()).append("|");
    sb.append(df.format(new Date(getTimestamp()))).append("|");
    String legalName = getResource().replaceAll("\\|", "_");
    sb.append(legalName).append("|");
    sb.append(getPassQps()).append("|");
    sb.append(getBlockQps()).append("|");
    sb.append(getSuccessQps()).append("|");
    sb.append(getExceptionQps()).append("|");
    sb.append(getRt()).append("|");
    sb.append(getOccupiedPassQps()).append("|");
    sb.append(concurrency).append("|");
    sb.append(classification);
    sb.append('\n');
    return sb.toString();
}

总结

样本窗口存在两个维度,分钟级和秒级
存在调度每秒将分钟级内存窗口写入磁盘
写入格式为FatString
用户可以通过http请求查询,查询格式为thinString

FatString一thinString

timestamp|yyyy-MM-dd HH:mm:ss|resource|passQps|blockQps|successQps|exceptionQps|rt|occupiedPassQps
timestamp|resource|passQps|blockQps|successQps|exceptionQps|rt|occupiedPassQps
