《深入理解Linux驱动程序设计》 02

第2章 Linux内核设备管理方式

2.1 devfs设备文件系统

2.2 sysfs文件系统

sysfs虚拟文件系统将系统中的设备组织成层次结构,可解决智能电源管理和设备分类的需求。它向用户模式程序提供详细的内核数据结构信息,提供接口给用户空间对驱动和设备进行配置,实现与用户空间的通信,用户甚至可以通过echo、cat 等命令来直接操作设备的属性文件。

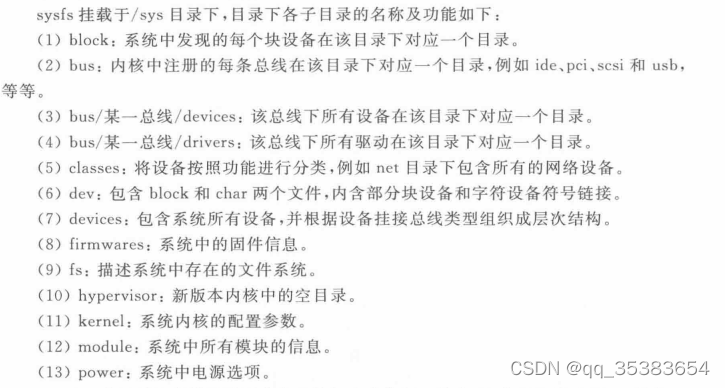

sysfs挂载于/sys目录下。sys目录情况如下所示：

sys目录下的文件反映了整个系统的情况。真正的设备信息放在devices下，classes和bus下的设备对应的是devices目录下设备文件的符号链接。

2.3 udev设备文件系统

用户空间的udev利用sysfs提供的信息实现所有devfs（运行在内核空间）的功能，udev能够根据系统中设备的状况动态更新设备文件，不看创建，删除设备文件等等。udev结合sysfs才能实现设备的热插拔功能。

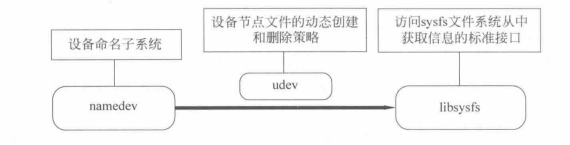

udev中，namedev为设备命名子系统，为发现的设备提供默认命名规则，libsysfs是访问sysfs文件系统并从中获取设备信息的标准接口，udev是两者的桥梁，利用获取的信息完成设备节点文件的动态创建和删除。

2.4 主要数据结构

2.4.1 kobject

kobject主要包括对象引用计数、维护对象链表、对象上锁和在用户空间的表示4种功能。在用户空间的表示，主要是通过sysfs实现，每个在内核注册的kobject对象对应于sysfs文件系统中的一个目录，这些功能主要通过它对应结构体所包含的对象来完成。

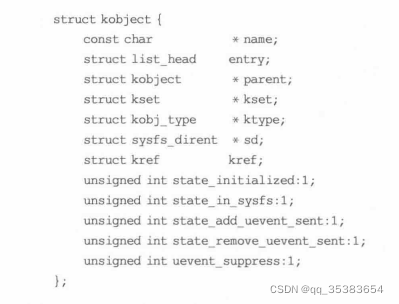

kobject定义于文件linux/kobject.h中，结构体定义如下：

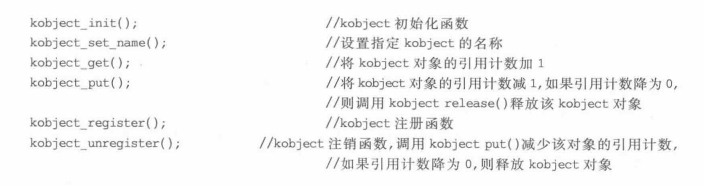

主要函数有：

2.4.2 ktype

kobj_type是指具有相同操作的kobject集合，它负责管理这一类kobject在sysfs下的操作。主要是实现show和store。此结构体定义在include/linux/kobject.h

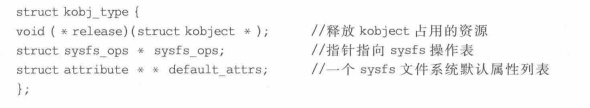

定义如下：

2.4.3 kset

kset是kobject的集合。kset中的kobject可以拥有相同的ktype，也可以各自属于自己的ktype。kset最重要的是建立上层和下层的关联性。

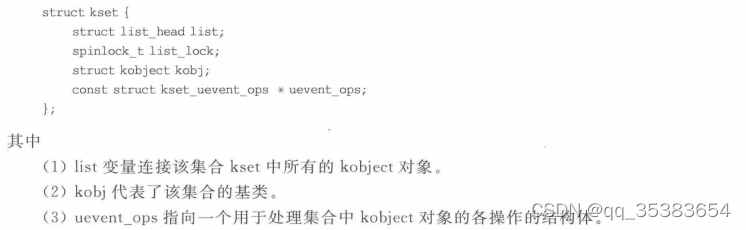

kset数据结构

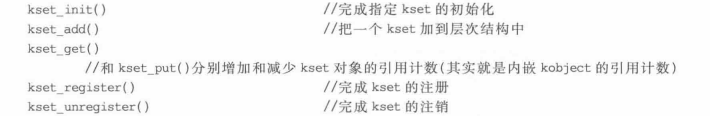

主要函数：

2.4.4 三者关系

2.5 热插拔设备管理机制

2.5.1 热插拔事件流程

2.5.2 涉及的模块

热插拔事件中主要涉及3个模块hotplug .netlink及udev。
netlink是Linux特有的socket。系统常使用netlink进行内核与用户之间的进行双向数据传输，用户态使用标准的socket API，内核态需使用专门的内核API。netlink是一种异步通信机制，消息保存在socket缓存队列中，netlink的内核部分可以使用模块实现。

2.5.3 关键驱动函数
