我的tensorflow学习笔记（9）：tf中的CNN

一、直接卷积



    卷积在深度学习中非常常见。并且实际上我们可以不经过训练直接使用卷积，一个常见的用途是进行图片模糊：

    为了在tensorflow中使用卷积，我们可以使用几个内置图层。你可以使用一维卷积（输入为2维），二维卷积（输入为3维），三维卷积（输入为4维）。我们主要关注二维卷积，关于其他维度卷积的介绍，参考runhani’s StackOverflow answer 。

tf.nn.conv2d(
    input,
    filter,
    strides,
    padding,
    use_cudnn_on_gpu=True,
    data_format='NHWC',
    dilations=[1, 1, 1, 1],
    name=None
)

Input: Batch size (N) x Height (H) x Width (W) x Channels (C)
Filter: Height x Width x Input Channels x Output Channels
(e.g. [5, 5, 3, 64])
Strides: 4 element 1-D tensor, strides in each direction
(often [1, 1, 1, 1] or [1, 2, 2, 1])
Padding: 'SAME' or 'VALID'
Dilations: The dilation factor. If set to k > 1, there will be k-1 skipped cells between each filter element on that dimension.
Data_format: default to NHWC

    对于步幅，不要在第一个和第四个维度中使用除1之外的任何数字，因为我们不想跳过批次中的任何样本或图像中的任何通道。 扩张也是一样。还有其他的卷积操作，更多信息参考官方文档。

conv2d: Filters that mix channels together.
depthwise_conv2d: Filters that operate on each channel independently.
separable_conv2d: A depthwise spatial filter followed by a pointwise filter.

二、在MNIST中使用CNN

    我们之前完成过单层全连接网络的逻辑拟合，效果不尽人意，让我们看看使用卷积网络的效果如何。

    对于MNIST，我们将使用两层卷积网络，每层后面跟着ReLU和Max Pooling，以及两层全连接层，每个卷积层的步长都是[1,1,1,1]。（关于ReLU，参考知乎如何理解ReLU activation function？）

    因为我们将重复多次相同操作，可重复使用的代码是一个好主意。使用variable scope同样重要，这样我们可以在不同图层间使用同名变量。一个名为'weights'的变量在变量域'conv1'中将会成为'conv1/weights'。为每个图层创建一个变量域，这样就不会出现名称冲突。

    卷积层

    一个通用操作是将卷积层和非线性化归为同一组，我们将创建conv_relu以供两层共同使用。

def conv_relu(inputs, filters, k_size, stride, padding, scope_name):
    with tf.variable_scope(scope_name, reuse=tf.AUTO_REUSE) as scope:
        in_channels = inputs.shape[-1]
        kernel = tf.get_variable('kernel', [k_size, k_size, in_channels, filters],
                                initializer=tf.truncated_normal_initializer())
        biases = tf.get_variable('biases', [filters],
                            initializer=tf.random_normal_initializer())
        conv = tf.nn.conv2d(inputs, kernel, strides=[1, stride, stride, 1], padding=padding)
    return tf.nn.relu(conv + biases, name=scope.name)

    池化层

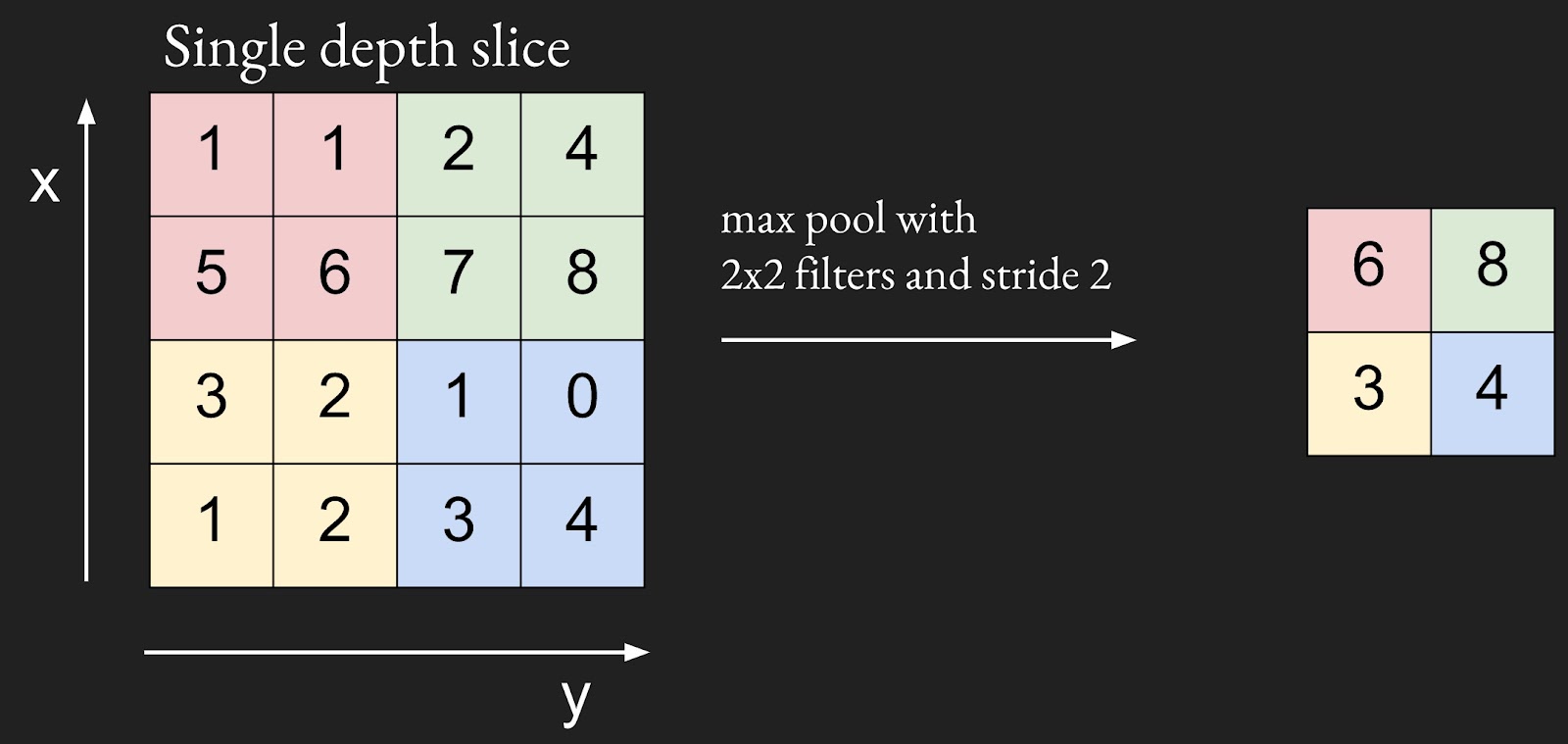

    pooling是一种下采样技术，用于降低从卷积层提取的特征映射的维度，以减少处理时间。 pooling layer用（希望）代替数据的一个子区域，其最具代表性的特征。 最流行的池化算法，即max pooling，用其最大值替换数据的子区域。 另一种算法是average pooling，对一个子区域中的所有值进行平均。在pooling layer使用tf.nn.maxpool。

def maxpool(inputs, ksize, stride, padding='VALID', scope_name='pool'):
    with tf.variable_scope(scope_name, reuse=tf.AUTO_REUSE) as scope:
        pool = tf.nn.max_pool(inputs,
                            ksize=[1, ksize, ksize, 1],
                            strides=[1, stride, stride, 1],
                            padding=padding)
    return pool

    全连接层

def fully_connected(inputs, out_dim, scope_name='fc'):
    with tf.variable_scope(scope_name, reuse=tf.AUTO_REUSE) as scope:
        in_dim = inputs.shape[-1]
        w = tf.get_variable('weights', [in_dim, out_dim],
                            initializer=tf.truncated_normal_initializer())
        b = tf.get_variable('biases', [out_dim],
                            initializer=tf.constant_initializer(0.0))
        out = tf.matmul(inputs, w) + b
    return out

    整合

def inference(self):
        conv1 = conv_relu(inputs=self.img,
                        filters=32,
                        k_size=5,
                        stride=1,
                        padding='SAME',
                        scope_name='conv1')
        pool1 = maxpool(conv1, 2, 2, 'VALID', 'pool1')
        conv2 = conv_relu(inputs=pool1,
                        filters=64,
                        k_size=5,
                        stride=1,
                        padding='SAME',
                        scope_name='conv2')
        pool2 = maxpool(conv2, 2, 2, 'VALID', 'pool2')
        feature_dim = pool2.shape[1] * pool2.shape[2] * pool2.shape[3]
        pool2 = tf.reshape(pool2, [-1, feature_dim])
        fc = tf.nn.relu(fully_connected(pool2, 1024, 'fc'))
        dropout = tf.layers.dropout(fc, self.keep_prob, training=self.training, name='dropout')

        self.logits = fully_connected(dropout, self.n_classes, 'logits')

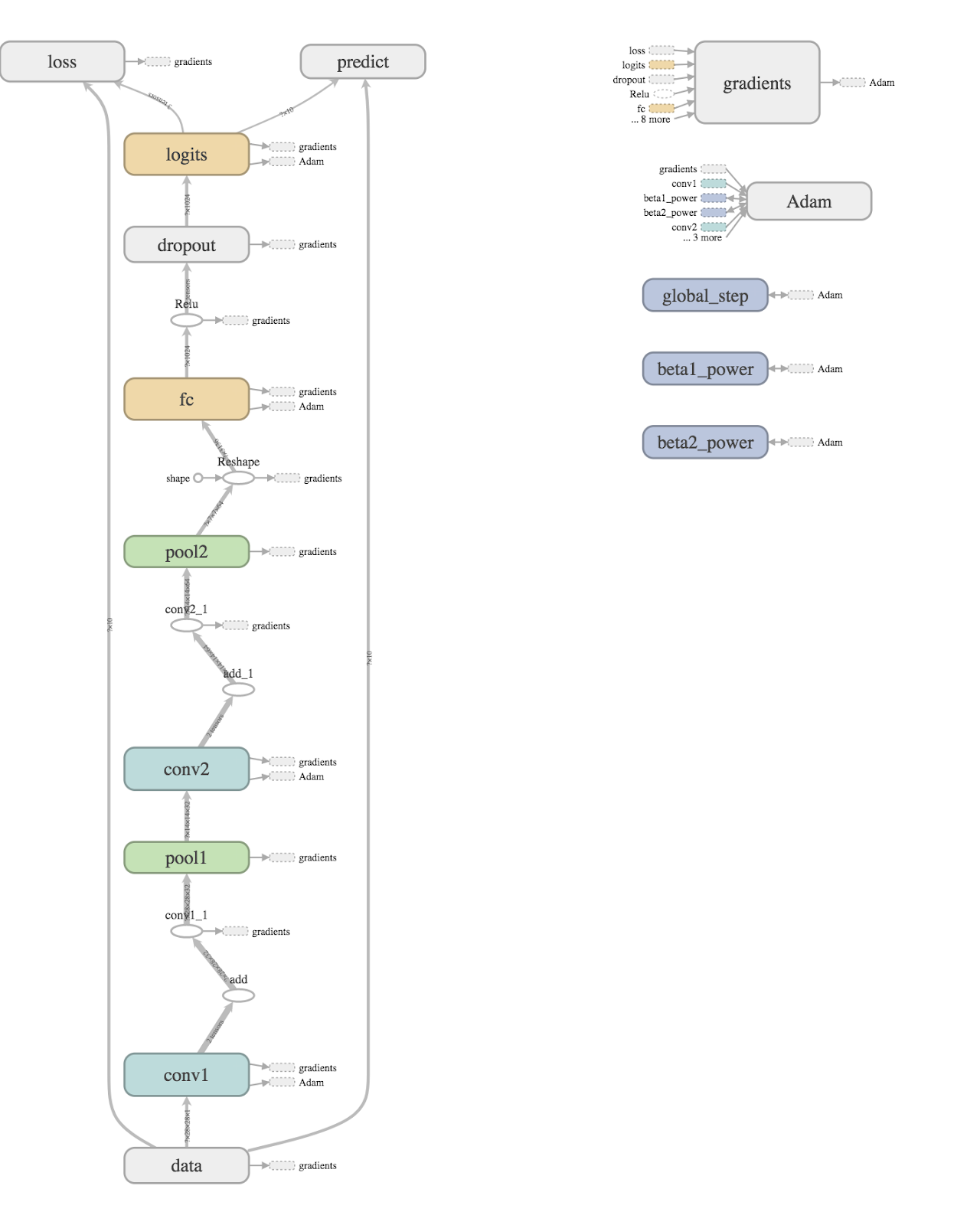

    查看结果

三、tf.layers

    事实上，我们无需编写conv_relu等图层，tensorflow的tf.layers提供了很多现成的图层，更高级别的库如Keras也有很多可直接使用的模型。

    使用tf.layers创建relu非线性化的卷积层：

conv1 = tf.layers.conv2d(inputs=self.img,
                                  filters=32,
                                  kernel_size=[5, 5],
                                  padding='SAME',
                                  activation=tf.nn.relu,
                                  name='conv1')

    池化层和全连接层：

pool1 = tf.layers.max_pooling2d(inputs=conv1,
                                        pool_size=[2, 2],
                                        strides=2,
                                        name='pool1')

fc = tf.layers.dense(pool2, 1024, activation=tf.nn.relu, name='fc')

    使用tf.layers时要注意一点：需要一个变量来指示它处于训练模式还是评估模式。我们在训练时会剔除（drop out）神经元，但评估时使用全部。

dropout = tf.layers.dropout(fc,
                                    self.keep_prob,
                                    training=self.training,
                                    name='dropout')

    更多参考： A Guide to tf.layers
