基于易灵思FPGA的内窥镜方案初试（一）

已于 2023-11-23 19:12:50 修改
阅读量670 收藏 3
点赞数 1
分类专栏： 易灵思 文章标签： fpga开发
于 2023-11-21 21:42:42 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_35221855/article/details/134369946
版权

Ti60F100 + naneyes

方案选型

之所以这么选，是目前是笔者了解到，最小的摄像头和能单芯片做memory处理的FPGA

Ti60F100 尺寸是5.5mm x 5.5mm ，内部有60K LEs 单元， 16Mbit Flash 和一个256Mbit的 Hyperram ；
在这里插入图片描述

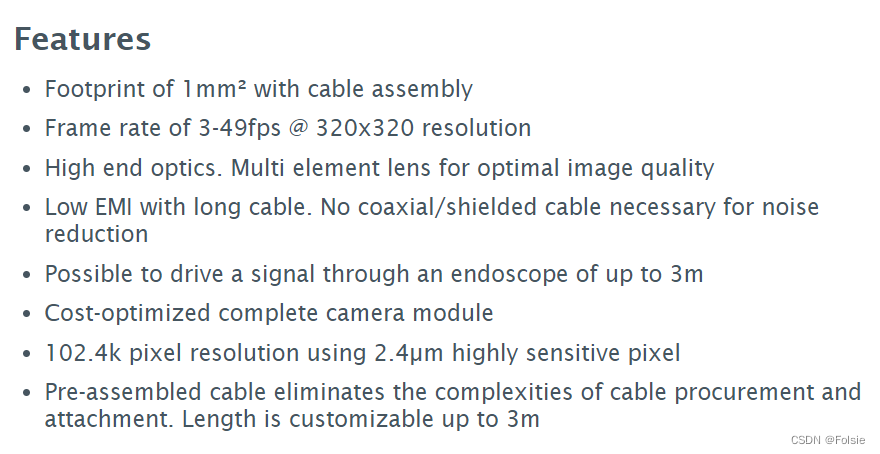

NanEyeM 的摄像头是 1mm x1mm ，图像320*320@38fps,应该是笔者目前了解到的最小的摄像头。
在这里插入图片描述

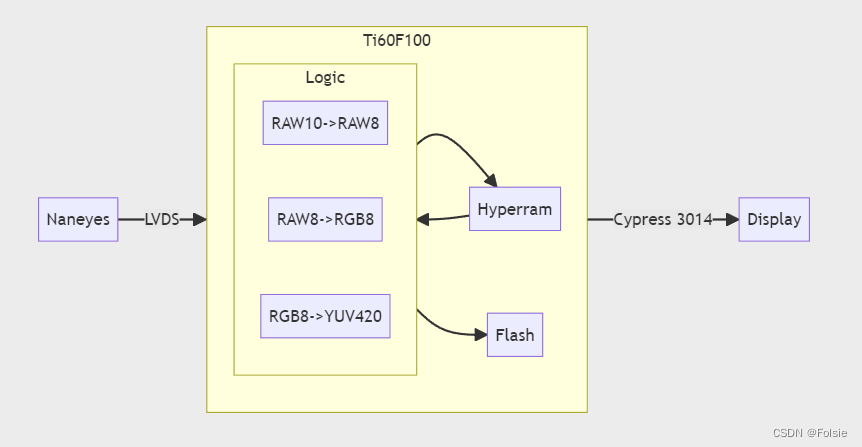

版本一框图

在这里插入图片描述

版本一演示效果

naneyes
