电气装配工艺标准化——仅输出导轨线槽报表
SMART INDUSTRY
企业工艺标准化的必要满足条件是，企业已经实现了设计标准化。

设计标准化从四个维度概括：标准化、模块化、结构化、自动化，本篇文章
报表定义

不具体展开；设计标准化的意义是，帮助电气工程师提升设计效率，降低错误及原材料成本，提升设计质量，有效管理项目数据。（应用EPLAN P8、ProPanel以及自动出图软件）

工艺标准化的意义是，解决生产制造端的原材料成本浪费；组装前预置导线、电缆、线束，节约组装工时；规范组装工艺提高设备质量、安全等。（应用ProPane、Harness ProD 、Cable ProD软件）

线槽与导轨部件与其他部件无特殊差别，可按照部件汇总表导出；本文的报表主要解决两点诉求：

很多企业把线槽与导轨作为生产耗材批量下单，并不需要电气在每个项目的BOM中下单；线槽导轨突出特征要体现长度，与BOM中其他部件格格不入

装配人员希望单独导出一个线槽与导轨的报表模板,包含部件编号和长度信息等

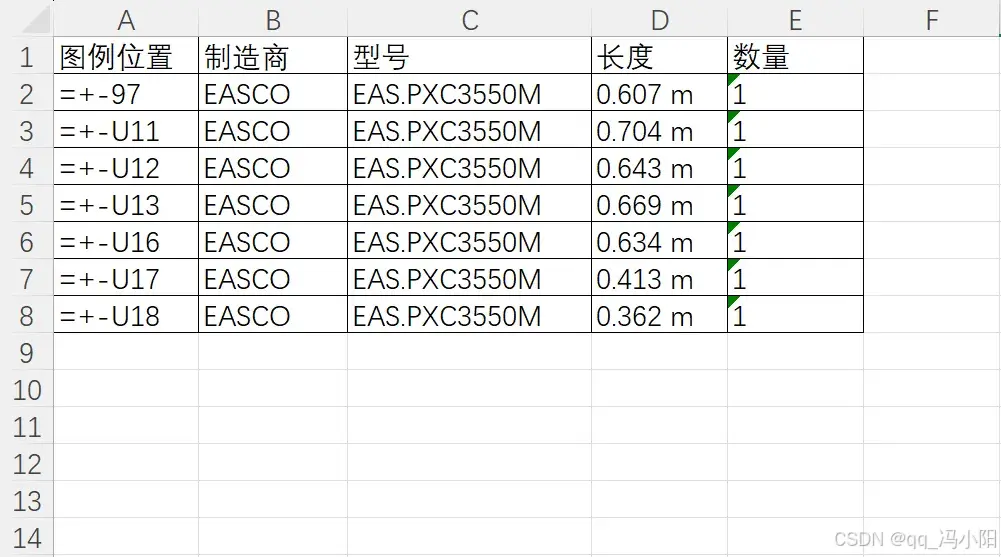

此报表输出基于完成了EPLAN ProPanel 3D柜内布线,报表输出结果如下:

输出方式:EPLAN P8菜单栏-工具-制造数据-导出/标签

新建配置,报表类型选择—部件列表

表头\标签\页脚 选项卡根据EXCEL模板进行自定义一一对应;这里重点说明设置选项卡

在表格框里选择筛选器设置,新建配置;添加两个属性并激活

功能定义–线槽

功能定义–安装导轨

当两个属性同时激活时,需要添加"或"逻辑,因为我们要输出的时线槽以及导轨,只要满足其中一个条件即可筛选出正确内容,结果如下图所示:
