HCNA静态路由配置

HCNA静态路由配置

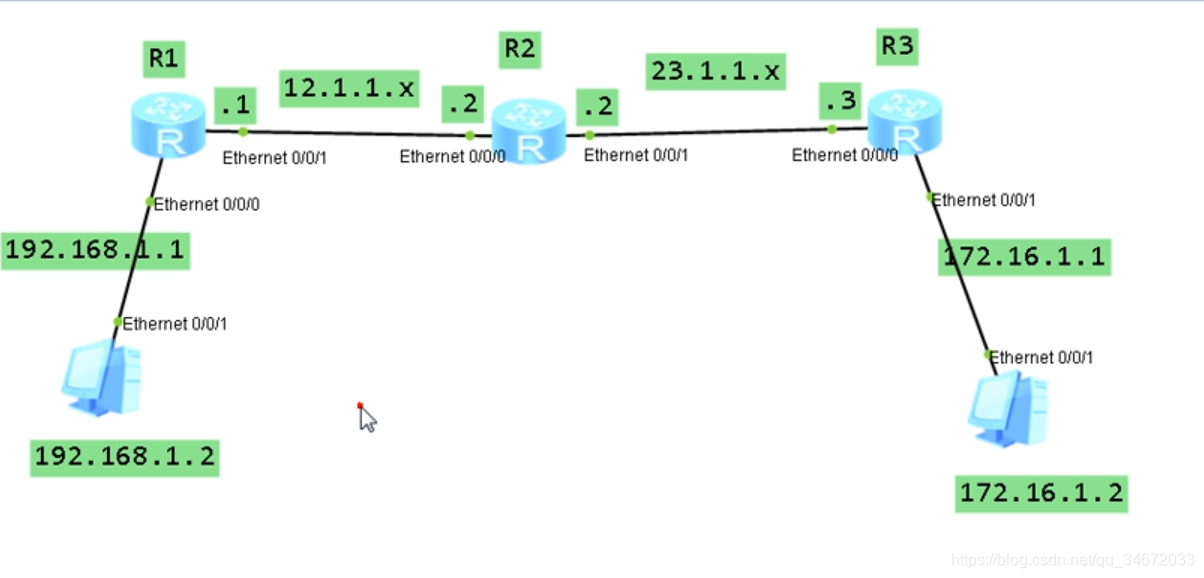

# 实验拓扑图

---



# 命令：



undo info-center enable #关闭信息中心，防止弹出日志信息



## 上图配置过程

---

# R1
interface Eth0/0/0
ip address 192.168.1.1 24
interface Eth0/0/1
ip address 12.1.1.1 24

# R2
interface Eth0/0/0
ip address 12.1.1.2 24
interface Eth0/0/1
ip  address  23.1.1.2 24

# R3
interface Eth0/0/0
ip address 23.1.1.3  24
interface Eth0/0/1
ip address 172.16.1.1 24

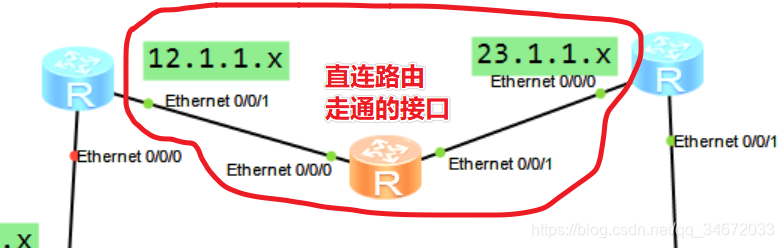

## 直连路由：direct route



直接相连的路由，当路由器的接口配置好IP地址并UP之后，会自动创建该路由，路由器默认情况下，只能到达直连路由的网段。





# 静态路由配置

---



## 去包路由:PC1-->PC2(目标网段:172.1.1.0/24)

    这是一条静态路由命令：告诉 路由器去 172.1.1.0 掩码255.255.255.0 这个网段的数据包 要通过 12.1.1.2这个地址送出去

### R1配置
ip route-static 172.16.1.0  24   12.1.1.2

### R2配置
ip route-static  172.16.1.0   24  23.1.1.3

       为什么是172.16.1. 0 24，零代表什么意思？

                表示此172.16.1.X网段的任意IP地址





## 回包路由:PC2-->PC1(目标网段:192.168.1.0/24)

### R3配置
ip  route-static 192.168.1.0  24   23.1.1.1.2

### R2配置
ip  route-static 192.168.1.0  24   12.1.1.1



### 下一跳是什么意思 :

( next-hop)  下一个传递者,下一个承接者,要由"它"作为 跳板进入到下一个目标

下一跳必须是跟自己相连的路由器



例如:

从济南做火车去北京(济南没有直达北京的火车但是青岛有)

那么就要先从济南坐火车去青岛,然后再从青岛火车站坐火车到达北京
