本文通过STM32参考手册中的时钟树图，详细分析了STM32的时钟系统，包括其结构和工作原理。对于RCC(Root Clock Controller)的配置和理解进行了深入探讨，并推荐了一篇相关博文作为进一步学习的资源。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

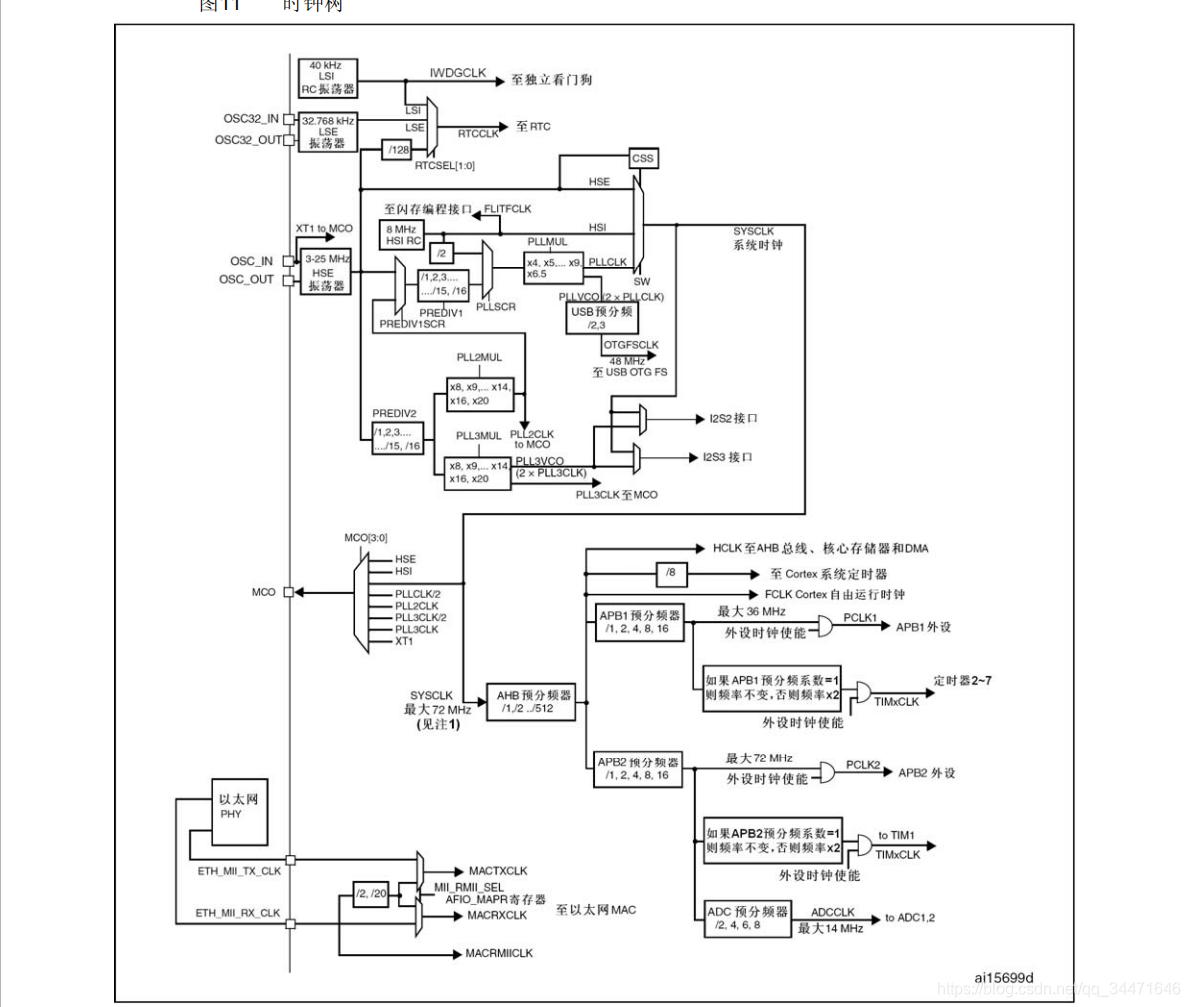

首先，上图，大名鼎鼎的时钟树图，该图位于STM32参考手册RCC章节7.2时钟（第80页）

接下来，分析这棵树

/*****************************************关于时钟:system_stm32f10x.c中有如下说明*******************************************/

//STM32的4类时钟：
//外部时钟HSE：高速外部时钟信号，精度高。来源：(1)HSE外部晶体/陶瓷谐振器(晶振) ；(2)HSE用户外部时钟
//外部时钟LSE：低速外部晶体 32.768kHz 主要提供一个精确的时钟源 一般作为RTC时钟使用
//内部时钟HSI：高速内部时钟信号，stm32单片机内带的时钟 (8M频率)精度较差
//内部时钟LSI：LSI是低速内部时钟，RC振荡器，频率为40kHz。
//ST官方推荐的外接晶振（HSE）是 8M,所以库函数的设置都是假定你的硬件已经接了 8M 晶振来运算的。

//system_stm32f10x.c中有：
//			#if defined (STM32F10X_LD_VL) || (defined STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)
//			/* #define SYSCLK_FREQ_HSE    HSE_VALUE */
//			 #define SYSCLK_FREQ_24MHz  24000000
//			#
