2025寒假练 - 基于小脚丫FPGA平台的交通灯控制系统设计

1、项目概况

本设计旨在利用小脚丫FPGA STEP BaseBoard V4.0开发板构建一个模拟交通控制系统，主要的需求如下：

• 在数码管上显示计时信息
• 蜂鸣器报警
• 接近传感器检测人员走近
• 环境光感知，自动点亮路灯

根据以上需求，可以细化上述需求，主要的交通控制系统功能如下：

• 基本的交通灯倒计时功能，倒计时结束后切换成对应的灯光，例如红灯之后绿灯，绿灯之后黄灯
• 黄灯时，蜂鸣器报警，也可以通过按键控制其不报警
• 接近传感器的数值可以在数码管显示，接近人员时，自动蜂鸣器报警，也可以控制其不报警
• 根据环境光照强度自动亮LED灯光，光照越弱，灯光越强，模拟路灯，同时数码管显示光照强度
• 光照强度和接近传感器的数值通过按键可以进行切换显示

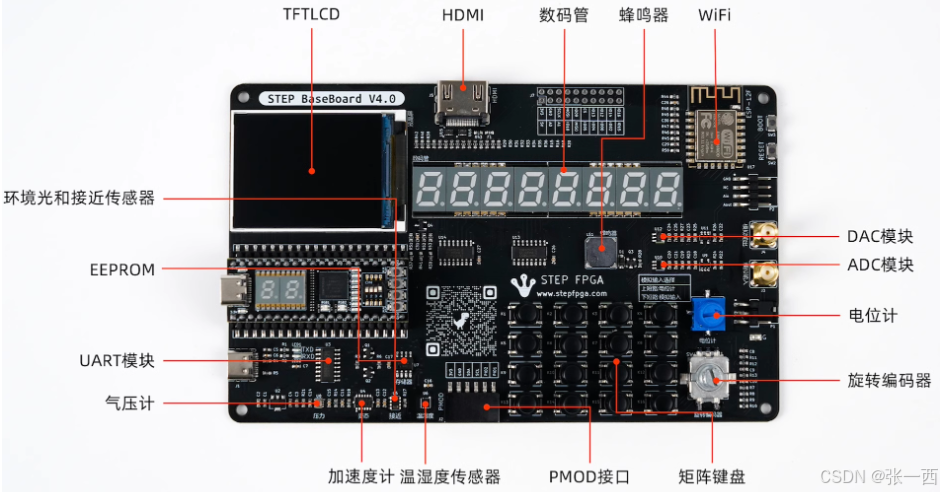

主要使用的FPGA平台如下：

2、项目总体方案框图

项目总体框图如下：
