ARM学习（22）断点认识以及调试

笔者来聊聊断点以及断点的调试

1、断点原理

断电的原理一般分为两种，插入断点指令或者利用硬件调试寄存器进行断点。

• 前者程序如果在RAM（SRAM、DDR）上，则调试器可以直接在断点地址处插入断点指令，例如BKPT（ARM）、HLT指令（x86），程序则可暂停，后续可以单步运行等操作。
• 后者程序如果在ROM/Flash运行，调试器无法改写ROM或者Flash的内容，需要利用硬件支持的寄存器特性去进行调试。

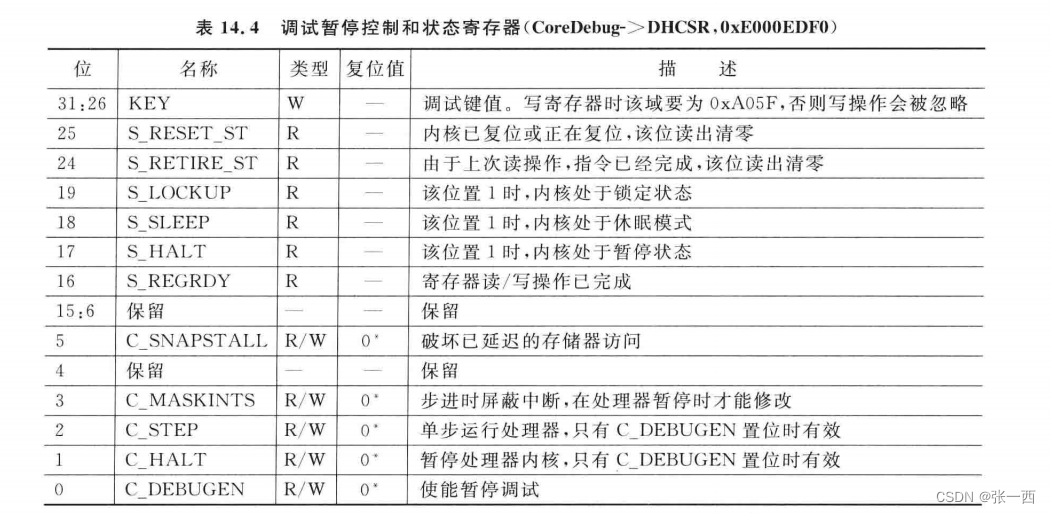

Cortex-M3/4，利用Flash补丁或者断点单元（FPB）中的地址比较器进行设置断点，还有多个调试寄存器辅助调试，例如暂停、获取寄存器数据以及传递数据等。例如一个调试控制寄存器如下：

• 支持暂停内核
• 单步运行处理器
• 单步时屏蔽中断
• 读写状态等
• …
  调试访问的主要架构（CoreSight）如下
