JVM内存结构

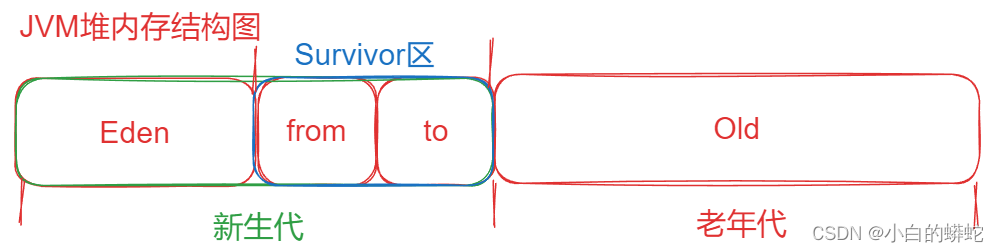

一、JVM堆内存结构图

从图上可知，JVM堆内存大体分为两类：新生代、老年代

1.1 新生代内存

新生代内存又可以划分为两个区域：Eden区、Survivor区;
Survivor区又可以划分两个区域：From区、To区，并且这两个区占得内存比是1:1

1.1.1 特性（默认配置下）

1. Eden区和From区默认比例是8:1
2. From区和To区比例一定是1:1

1.2 老年代内存

1. 新生代和老年代默认比是1:2

结论

• Eden区:Survivor区:Old区 = 4:1:10
• Eden区:From区:To区:Old区=8:1:1:20

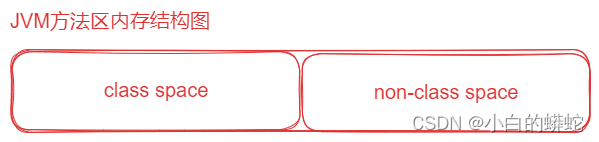

二、JVM方法区内存结构

方法区的内存结构相对比较简单：class space 和 non-class space

• class space：存储如类名、方法入口等等，其内存在默认配置下会被初始化为1G，但是默认没有上限。
• non-class space：存储类的注解、类的字节码源信息等

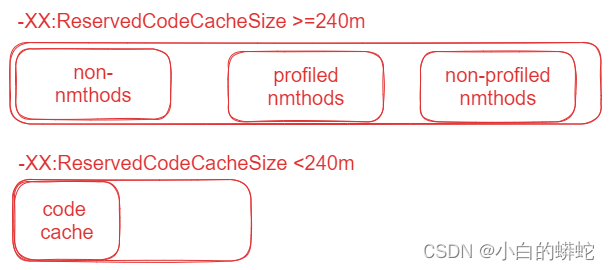

三、JIT缓存内存结构

JIT内存结构受-XX:ReservedCodeCacheSize参数影响，当参数>=240m就会产生三块空间，当参数<240m则只有一个空间

四、JVM内存配置参数

• Xss=1m：表示JVM每个线程所占用的最大内存（计数器、JVM虚拟机栈、本地方法栈之和），Linux64位操作系统下，默认值就是1Mb
• -Xmx1024m: 表示JVM内存最大是1024M；
• -Xms1024m：表示JVM内存最小是1024M；
• -Xmn200m：表示新生代内存是200M，则剩下的内存就是老年代；
• -XX:SurvivorRadio=3：表示Eden区/From区的比值是3，所以如果Eden区内存是200Mb，则From区内存就是200/3=67Mb，Survivor区内存就是200 / 3 * 2 = 133Mb
• -XX:NewRatio=2:1：表示老年代和新生代的内存比值是2:1
• -XX:MaxNewSize=100Mb：表示设置新生代的最大内存值是100Mb
• -XX:NewSize=100Mb：表示设置新生代的最小内存是100Mb
• -XX:CompressedClassSpaceSize=100Mb：表示设置JVM方法区class space 的最大内存大小
• -XX:MaxMatespace=2048m：表示设置元空间（JDK8之后方法区的叫法）的最大内存为2G。
• -XX:ReservedCodeCacheSize=240m：控制JIT即时编译器的缓存空间最大为240Mb

建议生产环境将JVM内存最大值和最小值设置为相同值，避免内存扩容带来的性能损耗
