Android Drawable基础(一)

1.Drawable简介

可以在 Canvas 上进行绘制的抽象概念 。它的种类有很多，最常见的颜色和图片都可以是一个Drawable 。

1.一种可以在Canvas上进行绘制的抽象的概念
2.颜色、图片等都可以是一个Drawable
3.Drawable可以通过XML定义，或者通过代码创建
4.Android中Drawable是一个抽象类，每个具体的Drawable都是其子类

---

2.Drawable的分类

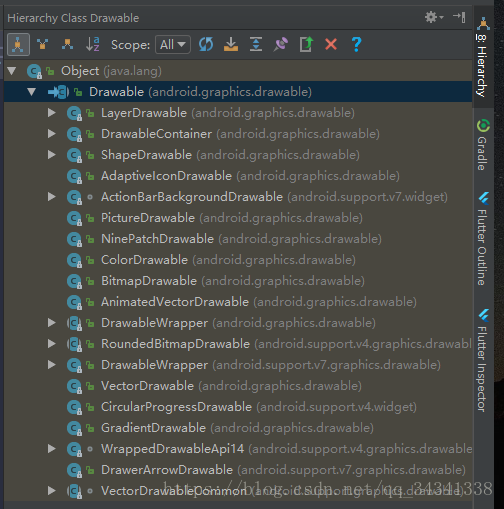

Drawable是一个抽象类,子类繁多，常见的有BitmapDrawable,ShapeDrawable,LayerDrawable,StateListDrawable等,Drawable的继承关系如下(Android Studio中查看继承关系Ctrl+H):

3.BitmapDrawable

对应标签为< bitmap >
Bitmap代表位图图像,BitmapDrawable就是一张图片,相比引用原始图像,它可以设置更多的显示效果,xml中定义:

<?xml version="1.0" encoding="utf-8"?>
<bitmap
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:src="@[package:]drawable/drawable_resource"
    android:antialias=["true" | "false"]
    android:dither=["true" | "false"]
    android:filter=["true" | "false"]
    android:gravity=["top" | "bottom" | "left" | "right" | "center_vertical" |
                      "fill_vertical" | "center_horizontal" | "fill_horizontal" |
                      "center" | "fill" | "clip_vertical" | "clip_horizontal"]
    android:mipMap=["true" | "false"]
    android:tileMode=["disabled" | "clamp" | "repeat" | "mirror"] />

各属性的含义:

属性	作用
android:src	图片资源ID
android:antialias	布尔值。启用或停用抗锯齿(图片平滑)
android:dither	布尔值。当位图的像素配置与屏幕不同时（例如：ARGB 8888 位图和 RGB 565 屏幕），启用或停用位图抖动(避免失真)
android:filter	布尔值。启用或停用位图过滤。当位图收缩或拉伸以使其外观平滑时使用过滤
android:gravity	指示当位图小于容器时，可绘制对象在其容器中放置的位置
android:mipMap	布尔值。启用或停用 mipmap 提示。默认值为 false
android:tileMode	定义填充模式

其中gravity属性参考属性值如下:

值	说明
top/bottom/left/right/center	将对象放在其容器顶/底/左/右部/中心，不改变其大小
center_vertical/center_horizontal	将对象放在其容器的垂直中心/水平中心，不改变其大小
fill_vertical/fill_horizontal	按需要扩展对象的水平/垂直大小，使其完全适应其容器
fill	按需要扩展对象的垂直大小，使其完全适应其容器。这是默认值
clip_vertical	可设置为让子元素的上边缘和/或下边缘裁剪至其容器边界的附加选项。裁剪基于垂直重力：顶部重力裁剪上边缘，底部重力裁剪下边缘，任一重力不会同时裁剪两边
clip_horizontal	可设置为让子元素的左边和/或右边裁剪至其容器边界的附加选项。裁剪基于水平重力：左边重力裁剪右边缘，右边重力裁剪左边缘，任一重力不会同时裁剪两边

其中titleMode参考属性值如下:

值	说明
disabled	不平铺位图。这是默认值
clamp	当着色器绘制范围超出其原边界时复制边缘颜色
repeat	水平和垂直重复着色器的图像
mirror	水平和垂直重复着色器的图像，交替镜像图像以使相邻图像始终相接

4.基本使用

• 新建xml

<?xml version="1.0" encoding="utf-8"?>
<bitmap xmlns:android="http://schemas.android.com/apk/res/android"
    android:src="@drawable/test"
    android:antialias="true"
    android:dither="true"
    android:tileMode="clamp" />

• 在布局中将其设为background

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@drawable/bitmap_bg">

</RelativeLayout>

5.效果

改变android:tileMode属性 观察效果:

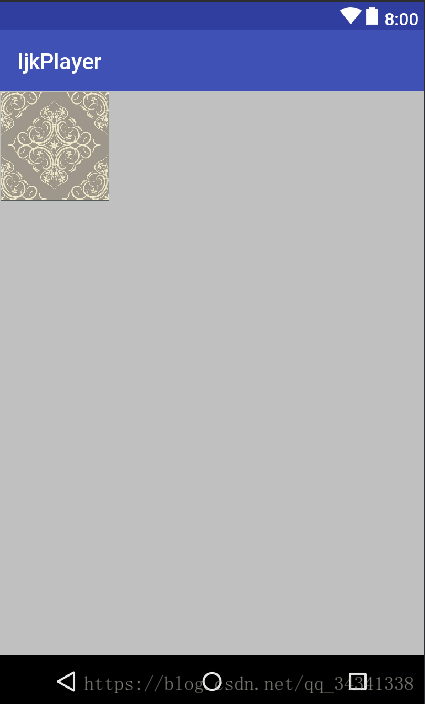

clamp:

<?xml version="1.0" encoding="utf-8"?>
<bitmap xmlns:android="http://schemas.android.com/apk/res/android"
    android:src="@drawable/test"
    android:antialias="true"
    android:dither="true"
    android:tileMode="clamp" />

效果:

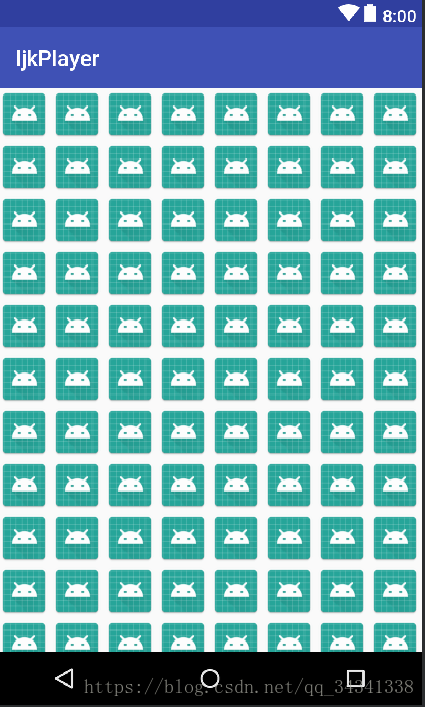

repeat:

<?xml version="1.0" encoding="utf-8"?>
<bitmap xmlns:android="http://schemas.android.com/apk/res/android"
    android:src="@drawable/test"
    android:antialias="true"
    android:dither="true"
    android:tileMode="repeat" />

效果:

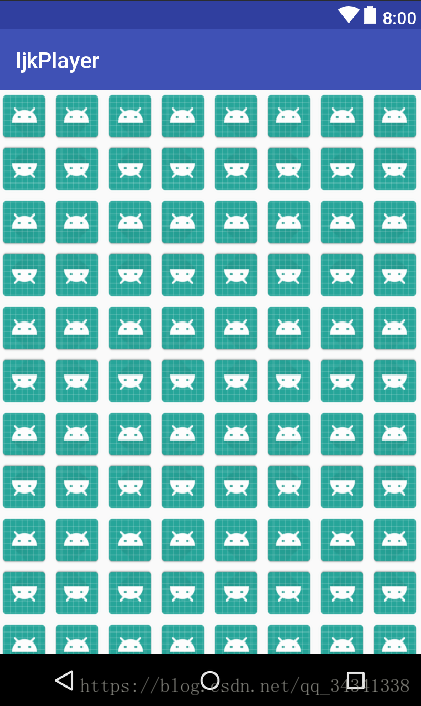

mirror:

<?xml version="1.0" encoding="utf-8"?>
<bitmap xmlns:android="http://schemas.android.com/apk/res/android"
    android:src="@drawable/test"
    android:antialias="true"
    android:dither="true"
    android:tileMode="mirror" />

效果:
