plt绘制子图，样式排版

方法一

plt.subplot()

ax1 = plt.subplot(221)
ax1.plot(t,s, color="r",linestyle = "--")
ax2 = plt.subplot(222)
ax2.plot(t,s,color="y",linestyle = "-")
ax3 = plt.subplot(223)
ax3.plot(t,s,color="g",linestyle = "-.")
ax4 = plt.subplot(224)
ax4.plot(t,s,color="b",linestyle = ":")

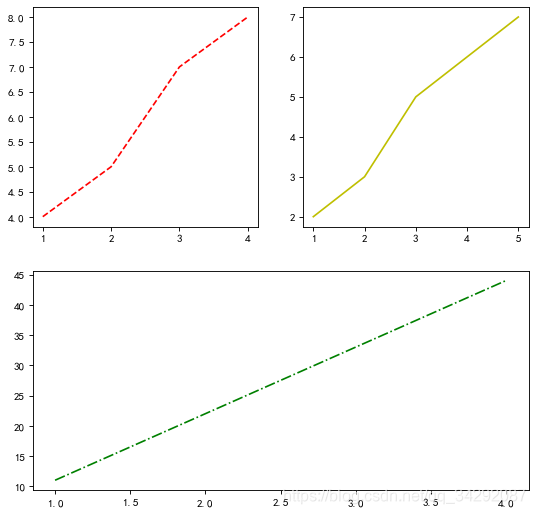

效果如图

方法二

subplot2grid

import  matplotlib.pyplot as plt
import numpy as np

plt.rcParams['font.sans-serif']=['SimHei'] # 用来正常显示中文标签
plt.rcParams['axes.unicode_minus']=False # 用来正常显示负号

#method1: subplot2grid
###########################
plt.figure(figsize=(12, 10), dpi=80)
ax1=plt.subplot2grid((3,3),(0,0),colspan=3,rowspan=1)#相当于格子分成3行3列,列跨度为3，行跨度为1
ax1.plot([1,2],[1,2]) #轴的范围，x轴，y轴。
ax1.set_title('ax1_title')
ax2=plt.subplot2grid((3,3),(1,0),colspan=2,rowspan=1)
ax2.plot([2,4,6],[7,9,15])
ax3=plt.subplot2grid((3,3),(1,2),colspan=1,rowspan=1)
x = np.arange(4)
y = np.array([15,20,18,25])
ax3.bar(x,y)
ax4=plt.subplot2grid((3,3),(2,0),colspan=1,rowspan=1)
ax5=plt.subplot2grid((3,3),(2,1),colspan=2,rowspan=1)

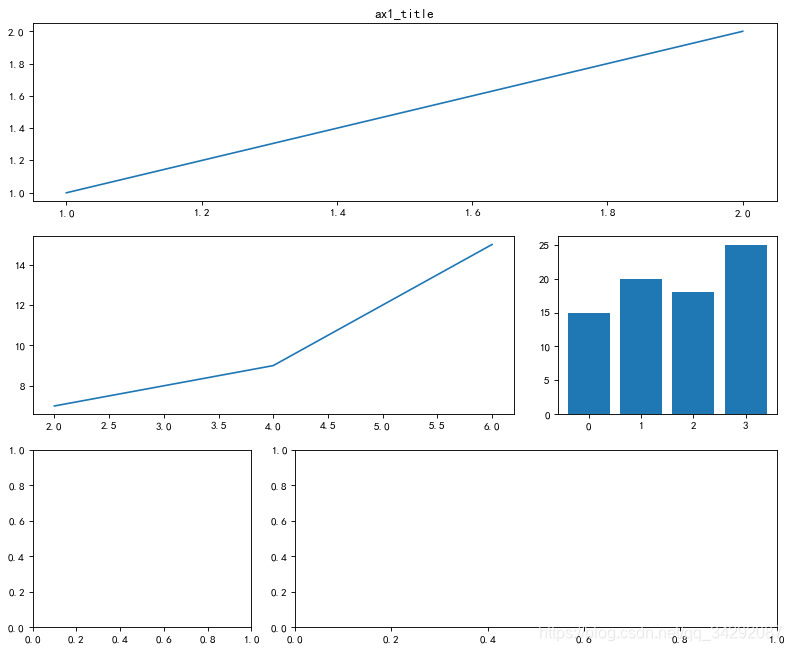

效果如图：

参考链接：https://www.cnblogs.com/dengfaheng/p/12720431.html
