内存管理 - -- - - --

虚拟内存

内存分段

内存分页

段页式内存管理

Linux内存管理

虚拟内存：

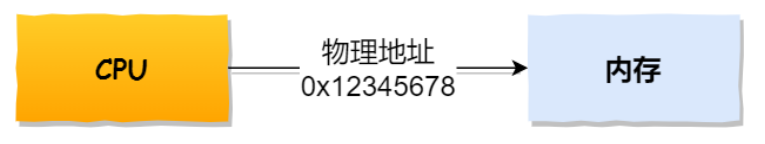

单片机的CPU是直接操作内存的物理地址

缺点：无法同时在内存中运行多个程序，因为后来的程序会覆盖之前的程序

问题的关键在于两个程序都使用的是绝对物理地址

如何解决？

 操作系统会提供一种机制，将不同进程的虚拟地址和不同内存的物理地址映射起来

程序在访问虚拟地址的时候，由操作系统转换成不同的物理地址，这样不同的进程运行的时候，写入的是不同的物理地址，这样就不会冲突了

程序所使用的内存地址叫做虚拟内存地址（VMA）

实际存在硬件里面的空间地址叫物理内存地址（PMA）

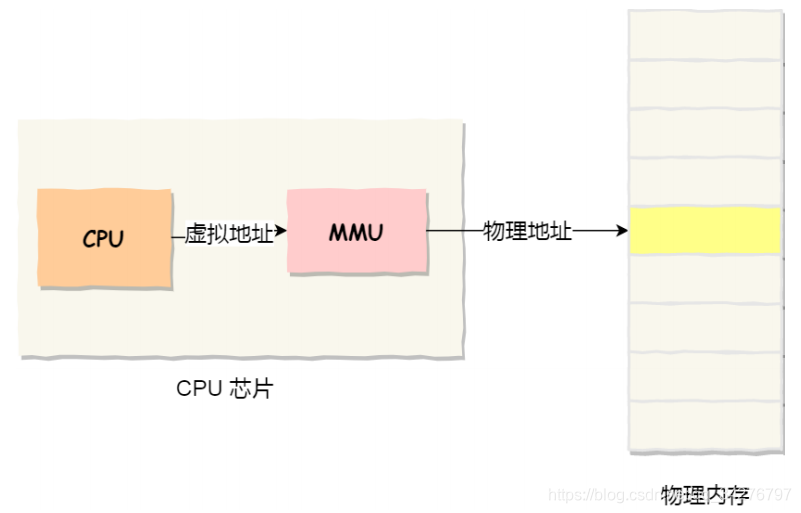

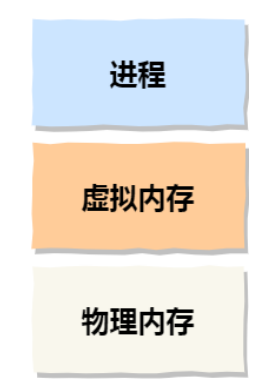

一张图说明一切

 虚拟地址和物理地址之间的 关系如何管理？

内存分段和内存分页

内存分段：

内存分段：程序是由若干个逻辑分段组成的，如可由代码分段、数据分段、栈段组成。不同的段段有不同的属性，所以就用分段（segmentation）的形式把这些段分开

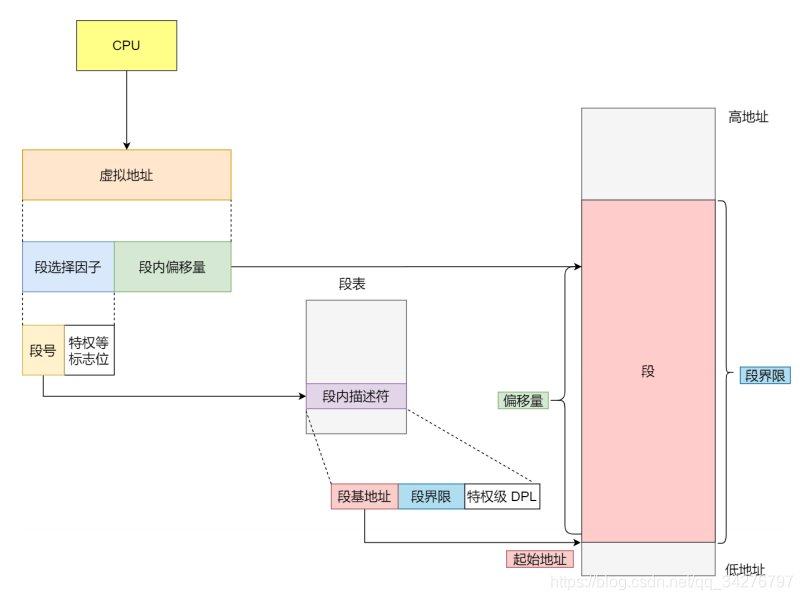

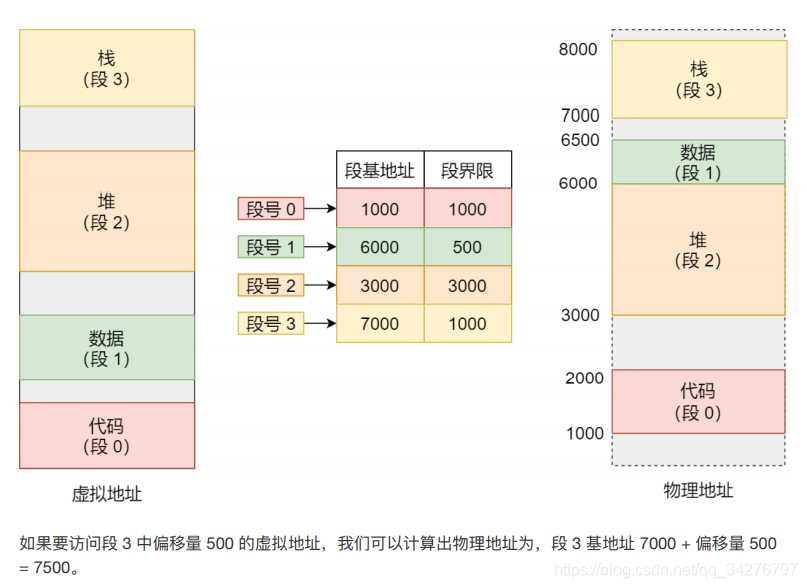

 段选择子和段内偏移量 组成了分段机制下的虚拟地址

•  段选择子保存在段寄存器里面。段选择子里面最重要的是段号。用作段表的索引。段号里面保存的是这个段的基地址，段的界限和特权等级等。
• 虚拟地址中的段内偏移量应该位于0和段界限之间，如果段内偏移量应该位于0和段界限之间，如果段内偏移量是合法的，就将段内偏移量是合法的，就将段基地址加上段内偏移量得到物理内存地址

 分段的缺点：

• 内存碎片
• 内u你交换的效率低

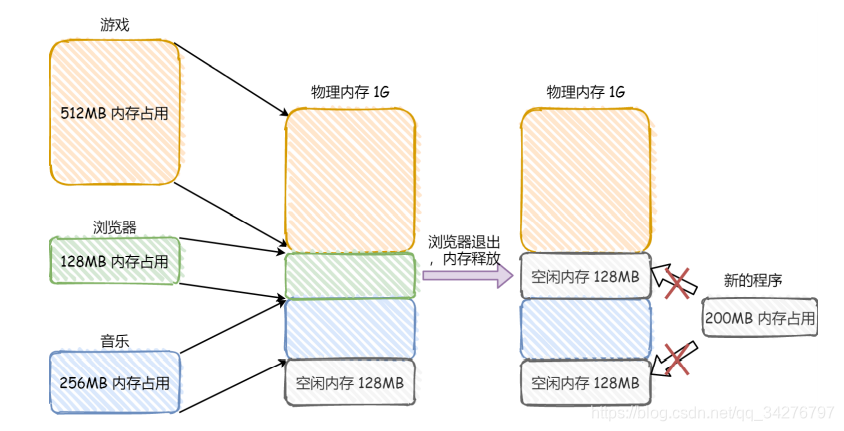

为什么会有内存碎片，请看下图：

内存碎片分类：

• 外部内存碎片：产生了多个不连续的小物理内存，导致新的程序无法被装载
• 内部内存碎片：程序以段的形式都装入了物理内存，但是这个程序有部分的内存并不常用，也会导致内存的浪费（个人认为在分页那里体现的比较明显）

解决外部碎片的方法是 内存交换

为什么分段会导致内存交换效率低？

如果内存交换的时候，交换的是一个占内存空间很大的程序，这样整个机器就会显得卡顿。

为了解决内存分段的内存碎片和内存交换效率低的问题，就出现了内存分页。

分段的好处：能产生连续的内存空间

内存分页（Paging）：

出发点：能少出现一些内存碎片，在进行内存交换的时候，让需要交换写入或者从磁盘装载的数据更少一点

分页是把整个虚拟和物理内存空间切成一段段固定大小的页，通常为4KB的大小

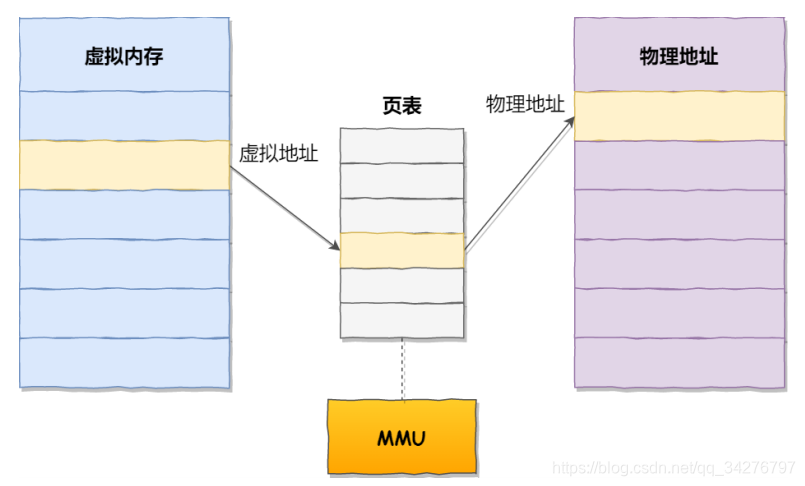

虚拟地址和物理地址之间通过页表来映射

页表存储在内存中，MMU的功能就是将虚拟地址转换为物理地址

当进程访问的虚拟地址在页表中找不到时，系统会产生缺页中断，进入系统内核分配物理内存，更新进程页表，最后返回用户空间，恢复进程的运行

分页如何解决分段的内存碎片、内存交换效率低的问题？

释放的内存都是以页为单位释放的，就不会产生无法给进程使用的小内存（因为小）

内存不够用时，一次性也只是交换内存中很少使用的部分页，效率相对比较高（还是因为页小）

什么时候加载页？在内存运行中，需要用到对应虚拟内存页俩米娜的指令和数据时，再加载到物理内存里面去。

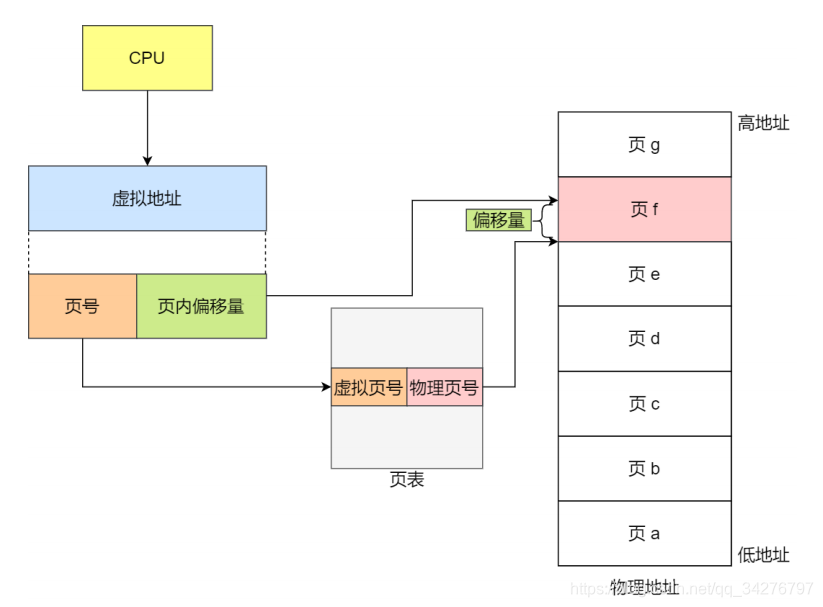

在分页机制下，虚拟地址由页号和页内偏移组成。页号作为页表的索引，页表包含物理页每页所在物理内存的基地址，这个基地址与页内偏移的组合就形成了物理内存地址。

 内存地址转换的步骤：

• 把虚拟内存地址，切分成页号和偏移量
• 根据页号，从页表里面，查询对应的物理页号
• 直接拿物理页号，加上前面的偏移量，就得到了物理内存地址

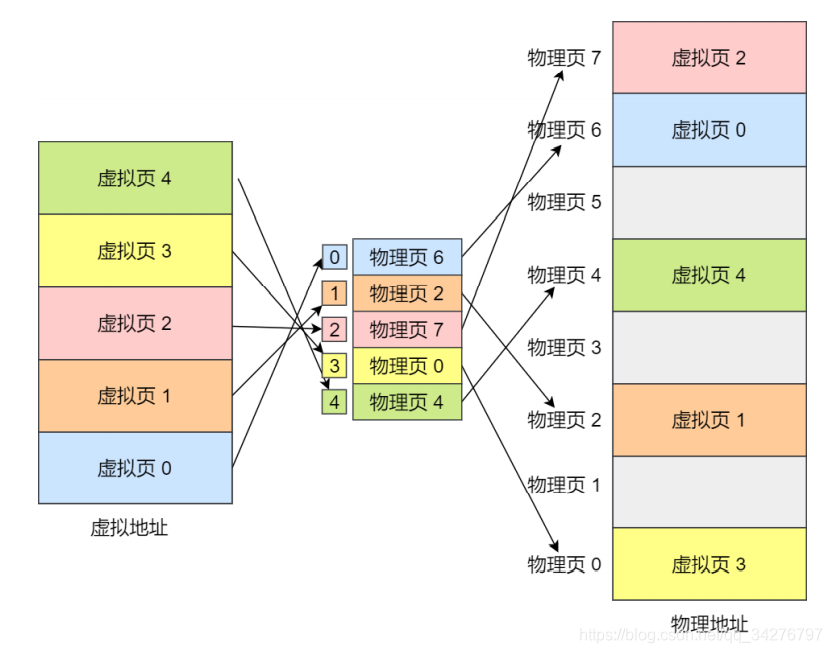

虚拟内存中的页，通过页表映射到物理内存中的页，如下图所示：

 问题：这样设计的话，操作系统中有很多进程的话，页表将会非常大，

 在 32 位的环境下，虚拟地址空间共有 4GB，假设⼀个⻚的⼤⼩是 4KB（2^12），那么就需要⼤约 100 万 （2^20） 个⻚，每个「⻚表项」需要 4 个字节⼤⼩来存储，那么整个 4GB 空间的映射就需要有 4MB 的内存来存储⻚表。 这 4MB ⼤⼩的⻚表，看起来也不是很⼤。但是要知道每个进程都是有⾃⼰的虚拟地址空间的，也就说都有 ⾃⼰的⻚表。 那么， 100 个进程的话，就需要 400MB 的内存来存储⻚表，这是⾮常⼤的内存了，更别说 64 位的环 境了。

如何解决：多级页表

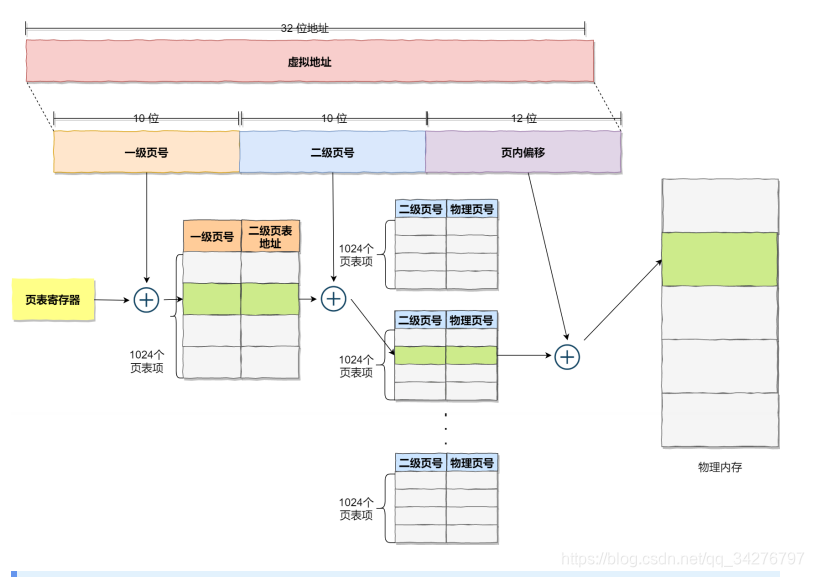

要解决上⾯的问题，就需要采⽤⼀种叫作多级⻚表（Multi-Level Page Table）的解决⽅案。 在前⾯我们知道了，对于单⻚表的实现⽅式，在 32 位和⻚⼤⼩ 4KB 的环境下，⼀个进程的⻚表需要装 下 100 多万个「⻚表项」，并且每个⻚表项是占⽤ 4 字节⼤⼩的，于是相当于每个⻚表需占⽤ 4MB ⼤⼩ 的空间。 我们把这个 100 多万个「⻚表项」的单级⻚表再分⻚，将⻚表（⼀级⻚表）分为 1024 个⻚表（⼆级⻚ 表），每个表（⼆级⻚表）中包含 1024 个「⻚表项」，形成⼆级分⻚。如下图所示：

 那么为什么不分级的⻚表就做不到这样节约内存呢？我们从⻚表的性质来看，保存在内存中的⻚表承担的 职责是将虚拟地址翻译成物理地址。假如虚拟地址在⻚表中找不到对应的⻚表项，计算机系统就不能⼯作 了。所以⻚表⼀定要覆盖全部虚拟地址空间，不分级的⻚表就需要有 100 多万个⻚表项来映射，⽽⼆级分 ⻚则只需要 1024 个⻚表项（此时⼀级⻚表覆盖到了全部虚拟地址空间，⼆级⻚表在需要时创建）。

这一切都是借助局部性原理

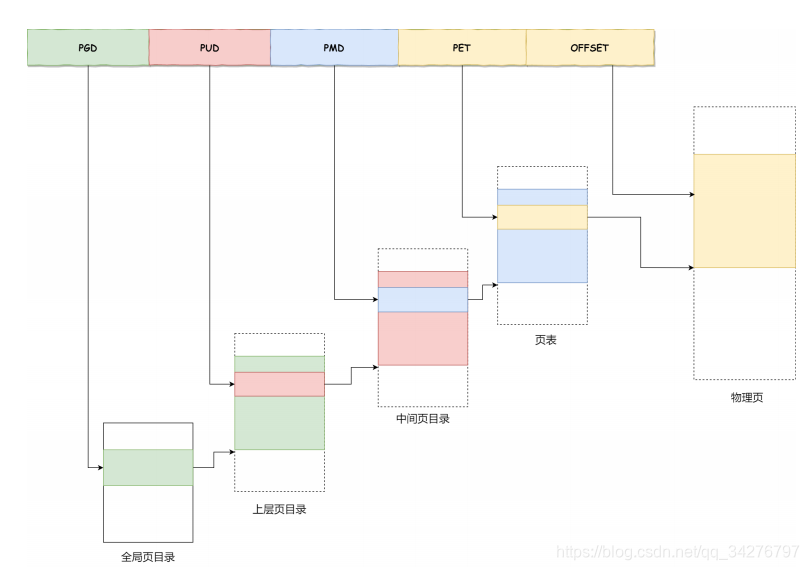

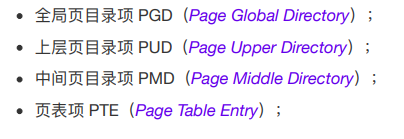

再进一步的，到了四级页表，发现页表占用的内存空间更少了

 TLB

多级⻚表虽然解决了空间上的问题，但是虚拟地址到物理地址的转换就多了⼏道转换的⼯序，这显然就降 低了这俩地址转换的速度，也就是带来了时间上的开销。 程序是有局部性的，即在⼀段时间内，整个程序的执⾏仅限于程序中的某⼀部分。相应地，执⾏所访问的 存储空间也局限于某个内存区域，我们就可以利⽤这⼀特性，把最常访问的⼏个⻚表项存储到访问速度更快的硬件，于是计算机科学家们， 就在 CPU 芯⽚中，加⼊了⼀个专⻔存放程序最常访问的⻚表项的 Cache，这个 Cache 就是 TLB （Translation Lookaside Buffer） ，通常称为⻚表缓存、转址旁路缓存、快表等

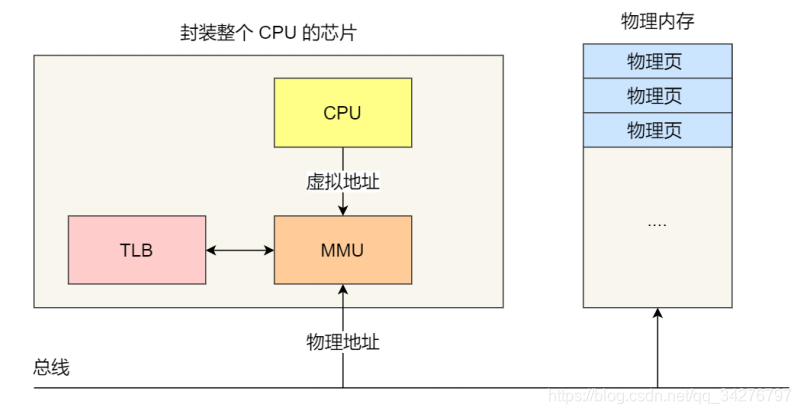

 在 CPU 芯⽚⾥⾯，封装了内存管理单元（Memory Management Unit）芯⽚，它⽤来完成地址转换和 TLB 的访问与交互。 有了 TLB 后，那么 CPU 在寻址时，会先查 TLB，如果没找到，才会继续查常规的⻚表。 TLB 的命中率其实是很⾼的，因为程序最常访问的⻚就那么⼏个

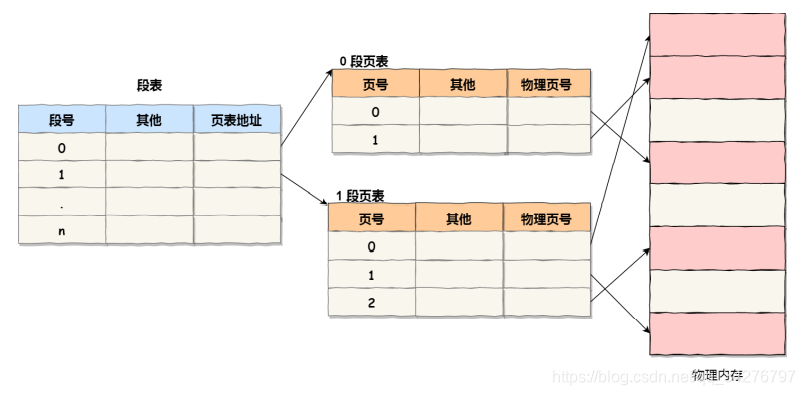

段页式内存管理：

• 先将程序划分为多个有逻辑意义的段，也就是前⾯提到的分段机制；
• 接着再把每个段划分为多个⻚，也就是对分段划分出来的连续空间，再划分固定⼤⼩的⻚；

 段⻚式地址变换中要得到物理地址须经过三次内存访问：

• 第⼀次访问段表，得到⻚表起始地址；
• 第⼆次访问⻚表，得到物理⻚号；
• 第三次将物理⻚号与⻚内位移组合，得到物理地址。

可⽤软、硬件相结合的⽅法实现段⻚式地址变换，这样虽然增加了硬件成本和系统开销，但提⾼了内存的 利⽤率。

Linux内存管理

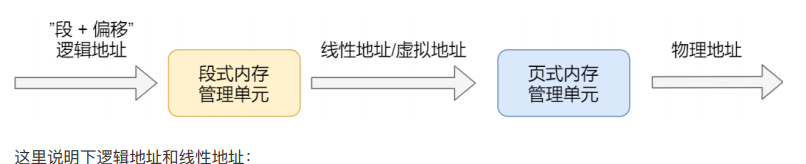

•  程序所使⽤的地址，通常是没被段式内存管理映射的地址，称为逻辑地址；
• 通过段式内存管理映射的地址，称为线性地址，也叫虚拟地址；

Linux 内存主要采⽤的是⻚式内存管理，但同时也不可避免地涉及了段机制。

 Linux 系统中的每个段都是从 0 地址开始的整个 4GB 虚拟空间（32 位环境下），也就是所有的段的起始 地址都是⼀样的。这意味着，Linux 系统中的代码，包括操作系统本身的代码和应⽤程序代码，所⾯对的 地址空间都是线性地址空间（虚拟地址），这种做法相当于屏蔽了处理器中的逻辑地址概念，段只被⽤于 访问控制和内存保护。

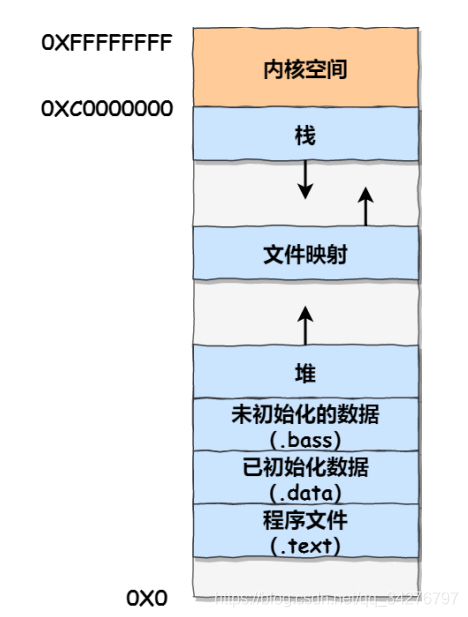

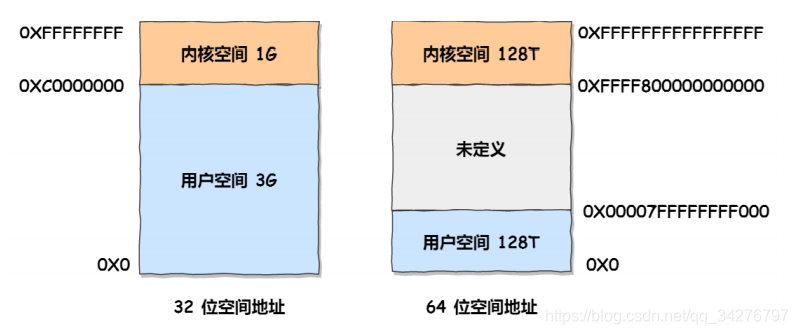

Linux虚拟地址空间的分布：

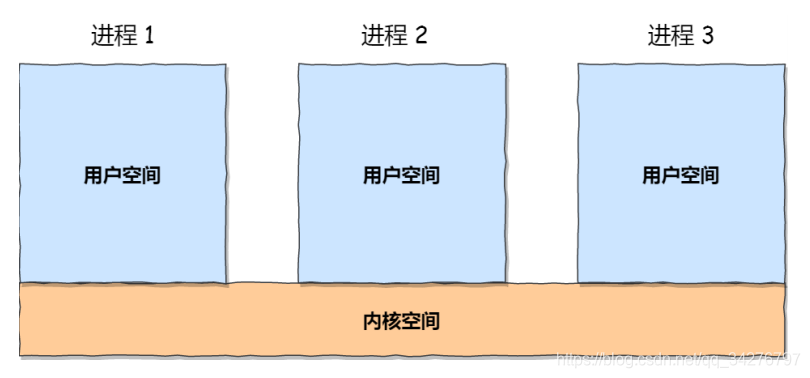

内核空间与⽤户空间的区别： 进程在⽤户态时，只能访问⽤户空间内存； 只有进⼊内核态后，才可以访问内核空间的内存

每个虚拟内存中的内核地址，其实关联的都是相同的物理内 存。

⽤户空间分布的情况：

 从低到⾼分别是 7 种不同的内存段：

1. 程序⽂件段，包括⼆进制可执⾏代码；
2. 已初始化数据段，包括静态常量；
3. 未初始化数据段，包括未初始化的静态变量；
4. 堆段，包括动态分配的内存，从低地址开始向上增⻓；
5. ⽂件映射段，包括动态库、共享内存等，从低地址开始向上增⻓（跟硬件和内核版本有关）；
6. 栈段，包括局部变量和函数调⽤的上下⽂等。栈的⼤⼩是固定的，⼀般是 8 MB 。当然系统也提供 了参数，以便我们⾃定义⼤⼩

 堆和⽂件映射段的内存是动态分配的。⽐如说，使⽤ C 标准库的 malloc() 或者 mmap() ，就可以分别在堆和⽂件映射段动态分配内存

 总结：

为了在多进程环境下，使得进程之间的内存地址不受影响，相互隔离，于是操作系统就为每个进程独⽴分 配⼀套虚拟地址空间，每个程序只关⼼⾃⼰的虚拟地址就可以，实际上⼤家的虚拟地址都是⼀样的，但分 布到物理地址内存是不⼀样的。作为程序，也不⽤关⼼物理地址的事情。 每个进程都有⾃⼰的虚拟空间，⽽物理内存只有⼀个，所以当启⽤了⼤量的进程，物理内存必然会很紧 张，于是操作系统会通过内存交换技术，把不常使⽤的内存暂时存放到硬盘（换出），在需要的时候再装 载回物理内存（换⼊）。 那既然有了虚拟地址空间，那必然要把虚拟地址「映射」到物理地址，这个事情通常由操作系统来维护。 那么对于虚拟地址与物理地址的映射关系，可以有分段和分⻚的⽅式，同时两者结合都是可以的。 内存分段是根据程序的逻辑⻆度，分成了栈段、堆段、数据段、代码段等，这样可以分离出不同属性的 段，同时是⼀块连续的空间。但是每个段的⼤⼩都不是统⼀的，这就会导致内存碎⽚和内存交换效率低的 问题。 于是，就出现了内存分⻚，把虚拟空间和物理空间分成⼤⼩固定的⻚，如在 Linux 系统中，每⼀⻚的⼤⼩ 为 4KB 。由于分了⻚后，就不会产⽣细⼩的内存碎⽚。同时在内存交换的时候，写⼊硬盘也就⼀个⻚或 ⼏个⻚，这就⼤⼤提⾼了内存交换的效率。 再来，为了解决简单分⻚产⽣的⻚表过⼤的问题，就有了多级⻚表，它解决了空间上的问题，但这就会导 致 CPU 在寻址的过程中，需要有很多层表参与，加⼤了时间上的开销。于是根据程序的局部性原理，在 CPU 芯⽚中加⼊了 TLB，负责缓存最近常被访问的⻚表项，⼤⼤提⾼了地址的转换速度。 Linux 系统主要采⽤了分⻚管理，但是由于 Intel 处理器的发展史，Linux 系统⽆法避免分段管理。于是 Linux 就把所有段的基地址设为 0 ，也就意味着所有程序的地址空间都是线性地址空间（虚拟地址），相 当于屏蔽了 CPU 逻辑地址的概念，所以段只被⽤于访问控制和内存保护。 另外，Linxu 系统中虚拟空间分布可分为⽤户态和内核态两部分，其中⽤户态的分布：代码段、全局变量、 BSS、函数栈、堆内存、映射区。
