上篇文章我们已经利用MX示例实现上位机和PLC的简单通信，这篇文章将对官方Sample进行简单分析。官方提供的示例包含C++、VB、C#等，我们这里主要分析C#示例。官方文档可查看MX Component编程手册：手册 | 资料中心 | 三菱电机自动化（中国）有限公司 (mitsubishielectric-fa.cn)。

一.控件简单解释

在查看源代码之前，我们需要一些C#的基础知识，脑海中有“控件”的概念。C#相关教程请自行百度，网上资料有很多。

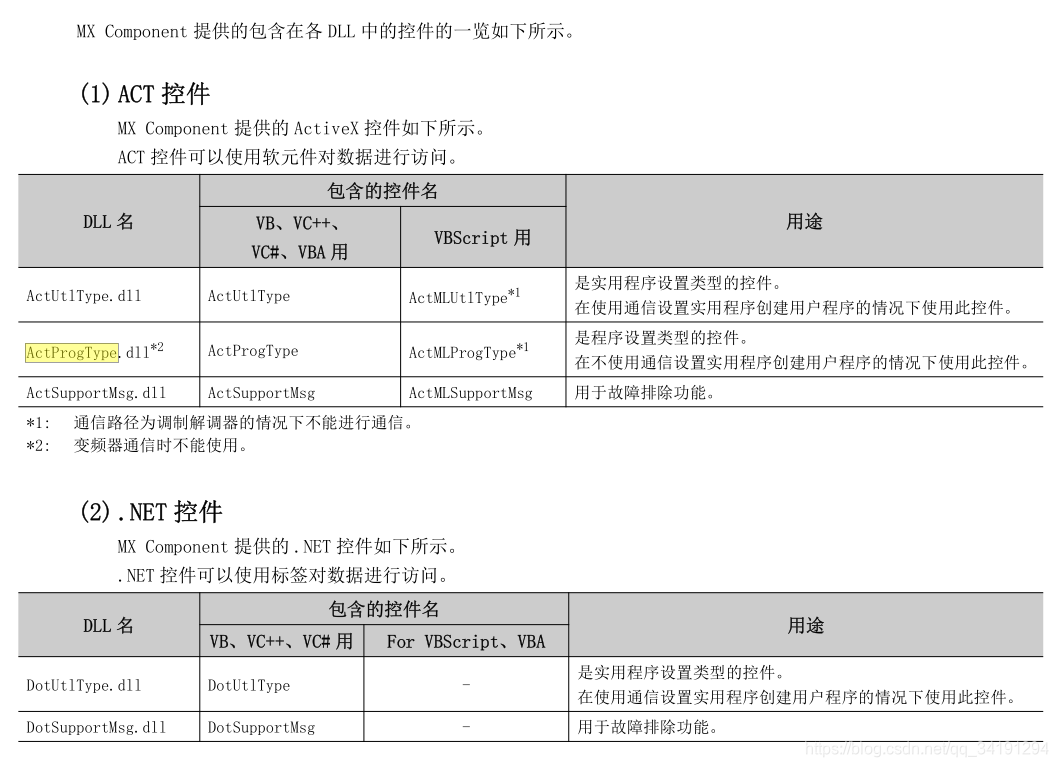

开发文档中对MX控件提供了详细的解释：

刚开始看可能有点懵，不过我们只需记住两个控件，ActUtlType控件是指使用 Communication Setup Utility设置相关参数，ActProgType控件是指我们自行在程序中指定相关参数，前者配置更直观简单，但是要求使用上位机程序之前必须启动Communication Setup Utility。

二.通信参数设置部分代码解析

（一）代码查看

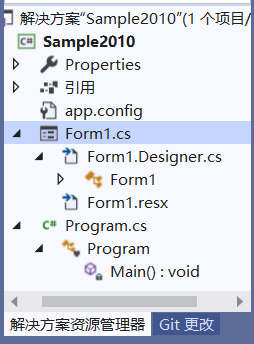

Sample2010工程包含的目录如下，主要程序都在Form1.cs里，我们双击即可打开该文件。了解一个示例首先要先查看他们是如何实现通信，相关的通信参数是怎么设置。

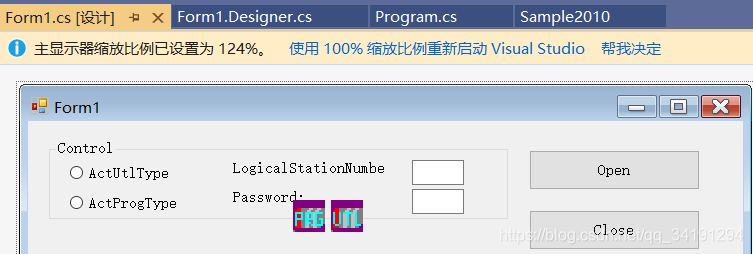

在Form1.cs设计界面双击Open按钮即可进入此控件源代码部分，代码中官方注释已经较为详细：

        private void btn_Open_Click(object sender, EventArgs e)
        {
            int iReturnCode;				//Return code
            int iLogicalStationNumber;		//LogicalStationNumber for ActUtlType

            //Displayed output data is cleared.
            ClearDisplay();

            //
            //Processing of Open method
            //
            try
            {
