本文介绍了一种低成本的USB转SW及串口功能实现方案，利用特定芯片将USB数据转换为SW格式，适用于103rb芯片的数据交互。文章详细说明了通过连接不同引脚实现双向数据传输的方法，以及最小系统搭建和程序烧录的基本步骤。
功能：实现USB转SW功能
实现USB转串口功能
特点：通过usb的1引脚把5v电压引进来，给板子供电，不许外置电源
该芯片价格便宜低于8元，且该芯片不需要晶振，制作成本低。

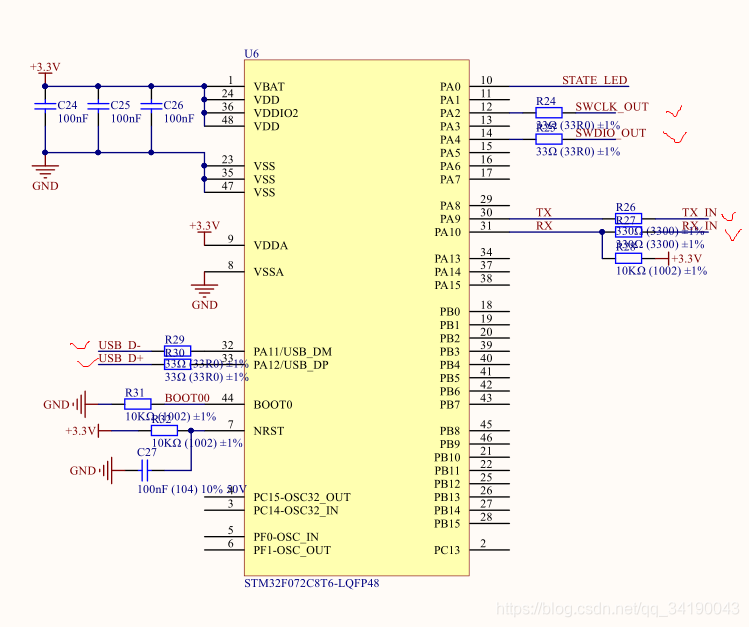

具体就是把电脑连接的usb数据线连接到串口上，通过电脑把数据传送到该芯片，通过swclk swdio，地输出输出sw格式数据到103rb芯片对应的引脚中。

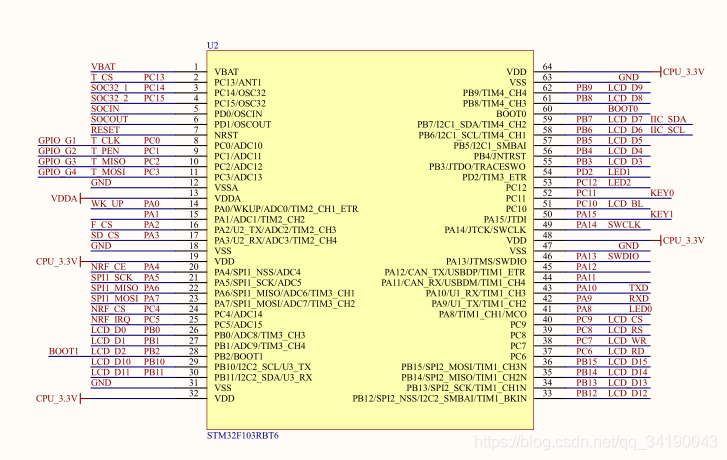

可以发现103rb不支持usb数据的接入。

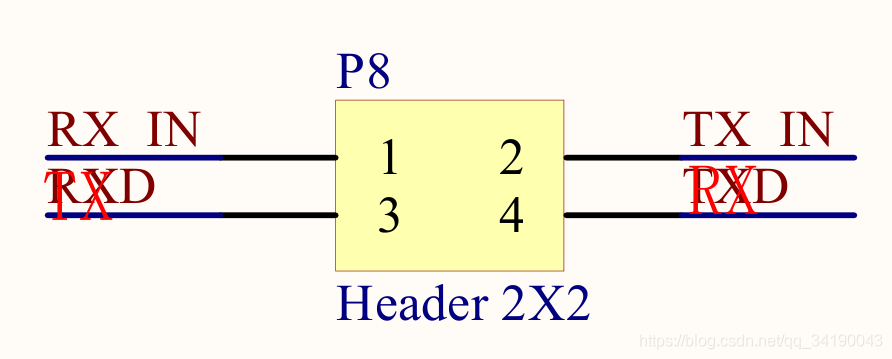

1,3接，2,4接在一起，可以实现usb转串口的功能。
当仅仅1，3接时，相当于103rb芯片输出数据，从而f072芯片收到数据，并且转换成usb数据发送给电脑。
当仅仅2，4接时，相当于f072rb芯片发出数据，从而103rb芯片收到数据。
拿到一个板子，应该怎么学习？
首先是最小系统的搭建，程序的烧录
最小系统包括电源，复位电路。

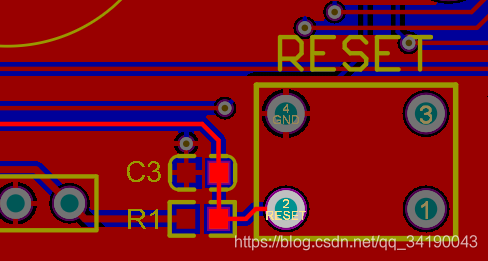

复位

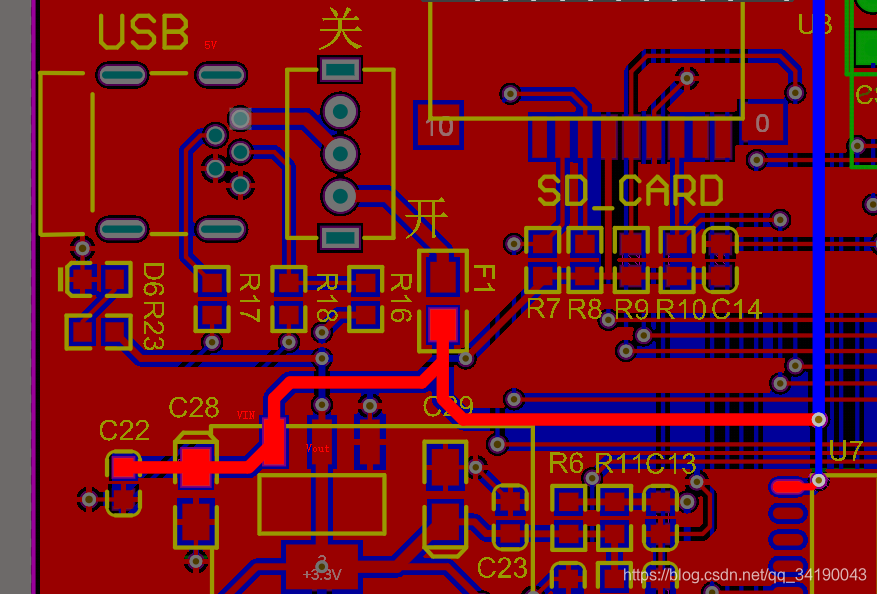

电源
