在OrCAD的原理图设计中，使用Port可能会导致DRC（设计规则检查）在名称不匹配时不报错，从而引发潜在的设计错误。相比之下，Off-pageconnector在名称不匹配时会触发DRC警告。删除Port或使用相同Netalias名称时也会引起警告。文章指出Port的名称匹配问题不易被DRC检测到，建议优先使用Off-pageconnector确保网络连接的准确性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

使用OrCAD 16.6。（17.2简单测试好像也有这个问题，不知道更新的版本是否不同）

结论

平坦原理图中，个人推荐使用off-page connector.

使用Port的问题

主要是DRC的问题。port名称不匹配造成单端网络时，在平坦原理图中DRC不会报错。

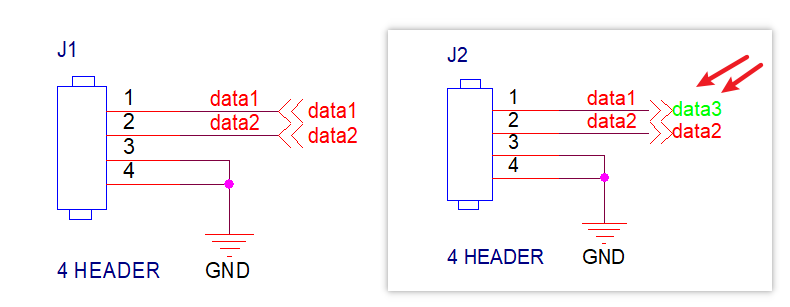

比如，下图两页中的data1信号，一个接了data1 port，另一个接了 data3 port，但是DRC不会报错。感觉这容易导致设计错误。

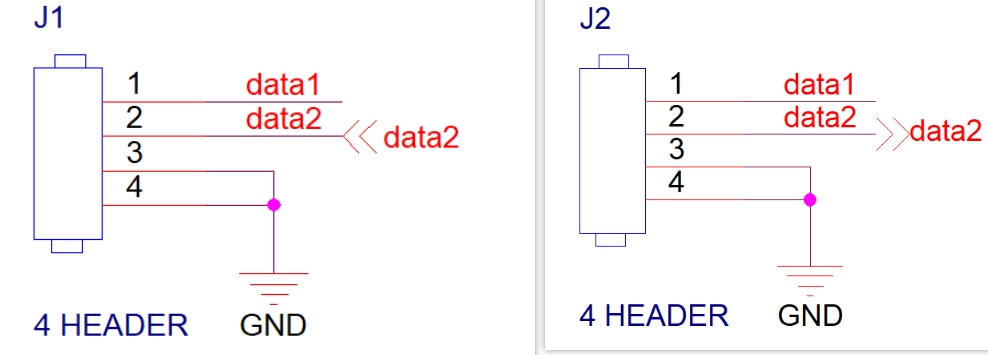

删除port的情况

删除port，如果两个net alias名称相同，DRC会有警告。

Checking For Single Node Nets
WARNING(ORCAP-1600): Net has fewer than two connections data1
                    SCHEMATIC1, PAGE1  (3.50, 1.60)
WARNING(ORCAP-1600): Net has fewer than two connections data1
                    SCHEMATIC1, PAGE2  (3.80, 2.40)

Checking For Unconnected Bus Nets
WARNING(ORCAP-1611): Two nets in same schematic have the same name, but there is no off-page connector data1
                    SCHEMATIC1, PAGE2  (3.80, 2.40)

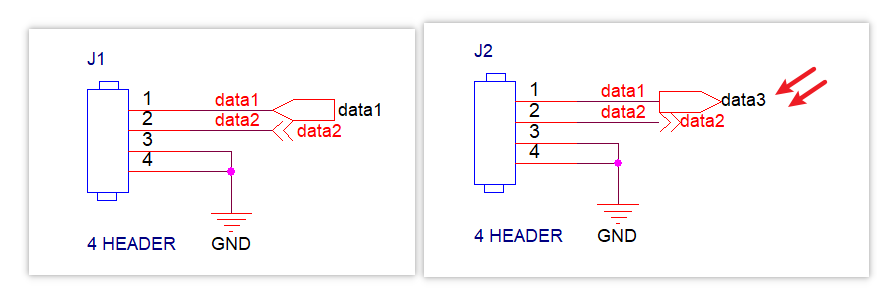

使用off-page的情况

使用off-page connector，但是名称不匹配时，DRC也会有警告。

Checking For Single Node Nets
WARNING(ORCAP-1600): Net has fewer than two connections data1
                    SCHEMATIC1, PAGE1  (3.50, 1.60)
WARNING(ORCAP-1600): Net has fewer than two connections data3
                    SCHEMATIC1, PAGE2  (3.80, 2.40)

Checking For Unconnected Bus Nets

Checking Off-Page Connections
WARNING(ORCAP-1613): No matching off-page connector data1
                    SCHEMATIC1, PAGE1  (3.90, 1.60)
WARNING(ORCAP-1613): No matching off-page connector data3
                    SCHEMATIC1, PAGE2  (4.20, 2.40)
