Android O Settings源码流程分析（界面渲染篇）

Android O Settings

• 静态界面篇
• 界面渲染篇
• 数据加载篇之一级菜单
• 数据加载篇之二级菜单
• 数据加载篇之获取及修改默认设置属性值
• 搜索栏篇

Settings 渲染fragment（菜单之间的跳转）

在Activity中填充fragment的方法主要为SettingActivity中的SwitchToFragment()

给mFragmentClass赋值为AndroidManifest.xml中的<meta-data>标签中key为 META_DATA_KEY_FRAGMENT_CLASS的的值

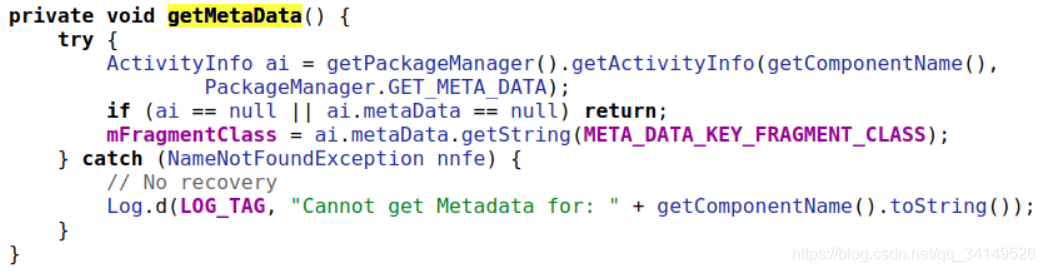

getMetaData() 方法

代码如下：

这个函数的主要作用就是从Activity标签中获取meta-data标签中key为com.android.settings.FRAGMENT_CLASS的值，并将其赋值给mFragmentClass这个私有变量。

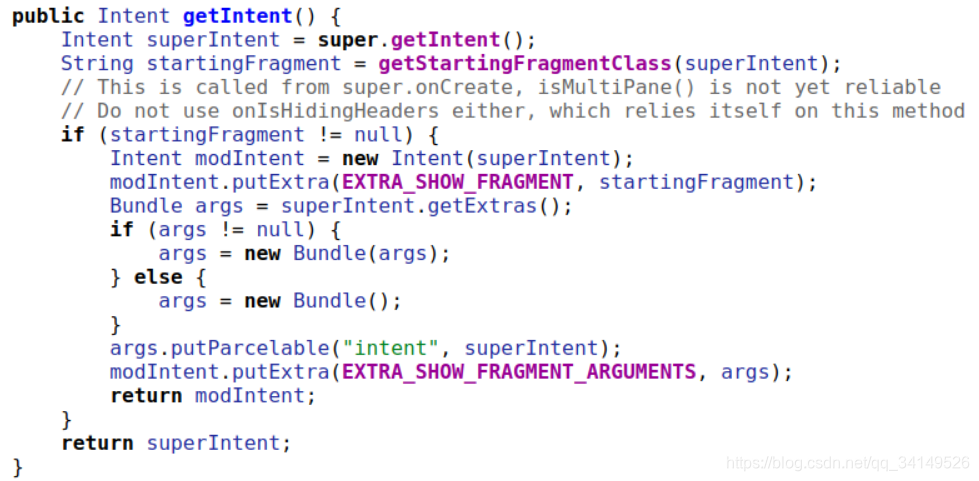

构建一个intent并为其增加一个特殊的键值对

key：settings:show_fragment(EXTRA_SHOW_FRAGMENT)，

value：mfragmentClass指定的类名

所以要先执行getMetaData，是因为mFragmentClass赋值是在getMeatData中进行的。

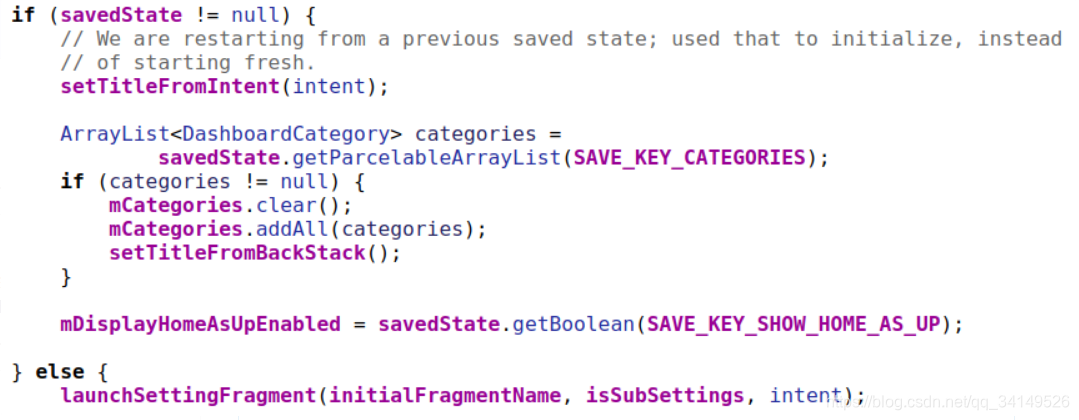

判断布局

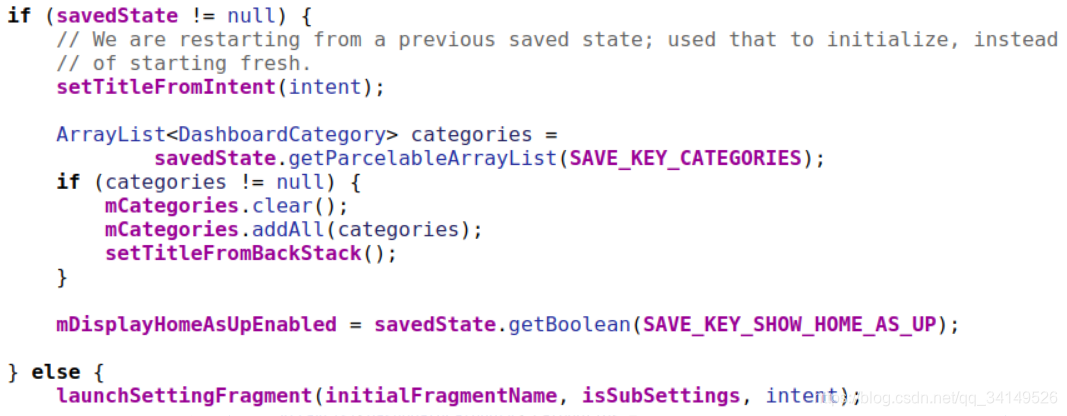

判断当前类是否为Settings.class或者是其他子菜单，即进入方式为点击launcher上的图标进入的主设置界面

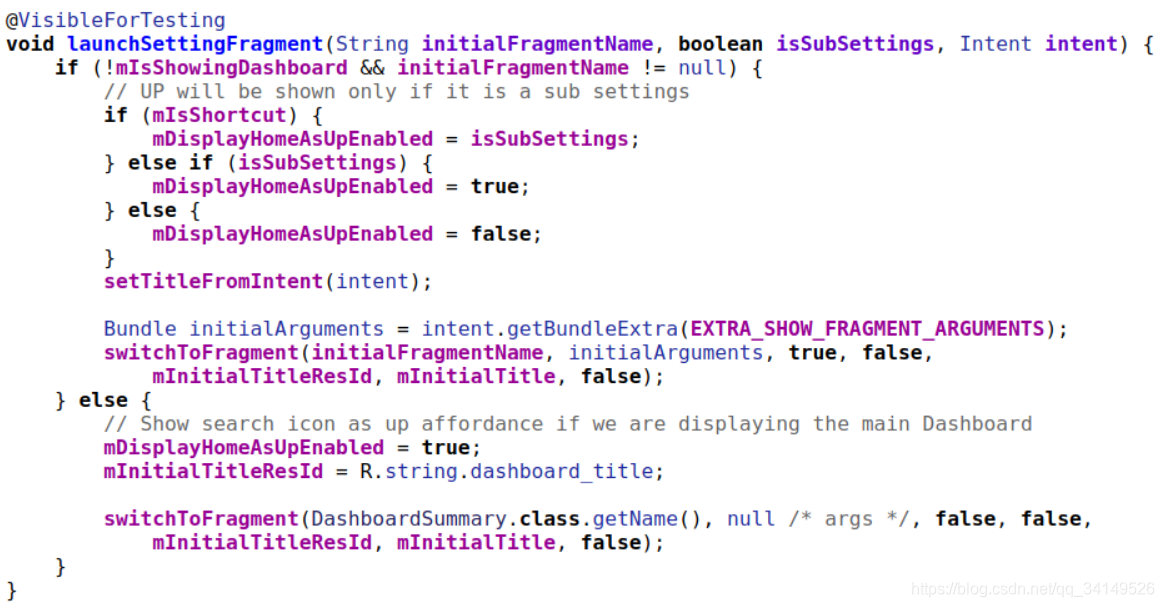

接下来看launchSettingFragment()方法：

initialArguments通过赋值保存了meta-data中指定的value值。

在 SwicthToFragment实现渲染

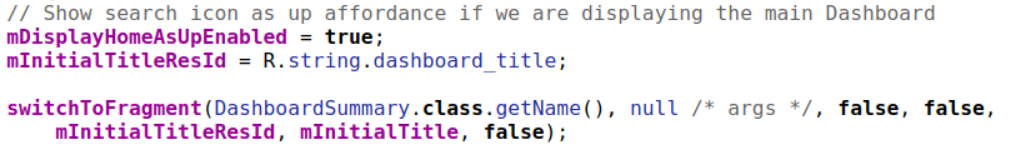

加载DashboardSummary(Fragment)显示一级菜单页面；

其他的则加载子菜单页面；

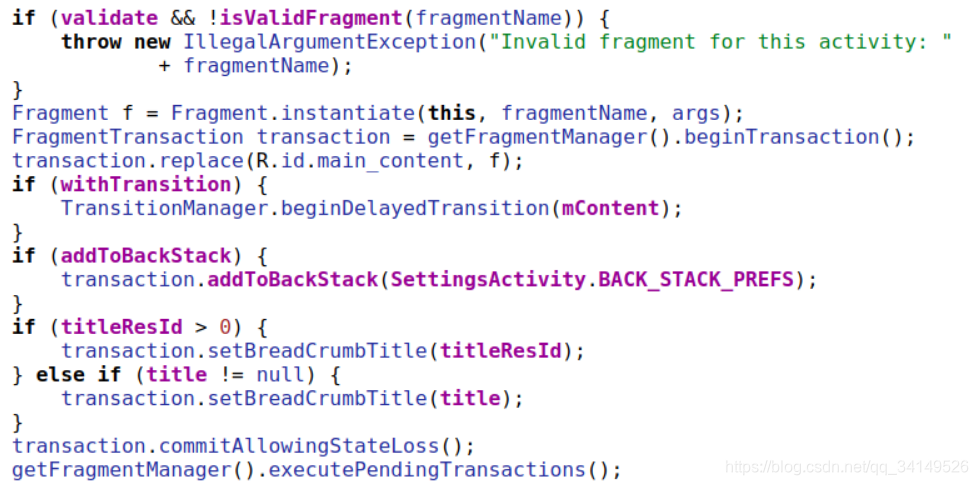

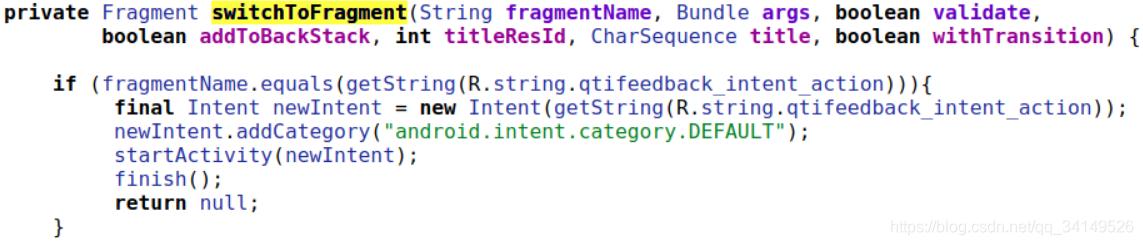

switchToFragment()方法：

先判断fragment是否合法，然后将方法中传入的Fragment进行实例化，通过replace(fragment)进行渲染。

通过上面的分析，我们应该了解的事情是，AndroidManifest中每个Activity其meta-data中的数据都是很有用的，特别是com.android.settings.FRAGMENT_CLASS对应的键值对，指定了其所在Activity的真正布局实现。其实，也是完成了从其他包的Activity向Settings中fragment的跳转实现。



点击进入下篇——数据加载篇
