Verilog实现偶数、奇数、半整数、分数（小数）分频，画电路图用D触发器实现分频

目录

1.偶数分频

2.奇数分频

3.半整数分频

4.分数（小数）分频

参考资料：

---

通常我们说对原时钟进行N分频，即分频后的时钟的一个周期是原时钟周期的N倍。N可以为偶数、奇数、半整数、分数（小数）。

1.偶数分频

Verilog：N为偶数，使用一个计数器循环0-(N-1)进行计数，在N/2-1与N-1分别将输出取反，即完成了N分频。

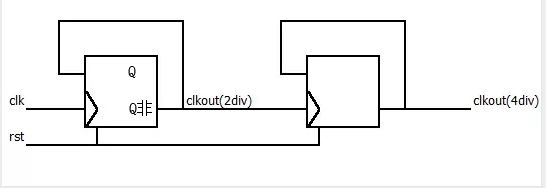

若果采用D触发器画出分频器，单个D触发器的反向输出到输入就构成了一个简单的2分频器，以此为基础，其分频输出作为下一级D触发器的时钟，如此串联起来，x个串联就是2^x分频，属于偶数分频，如图1[1].

图1 用D触发器分频

2.奇数分频

Verilog：N为奇数，使用一个计数器循环0-(N-1)进行计数，控制(N-1)/2个高电平，(N+1)/2个低电平，称为A；然后将此A电平信号延迟半个时钟周期称为B，最后输出C = A|B，即为占空比为50%的奇数分频器。另一种方案是(N+1)/2个高电平，(N-1)/2个低电平，那么最后输出C=A&B。
以C = A|B为例，将A延时半个时钟周期的方法有2种，方法1是直接使用下降沿的锁存器对A锁存得到B，方法2得到B的原理与A相同，不过是在下降沿检测（假设A是上升沿检测）。

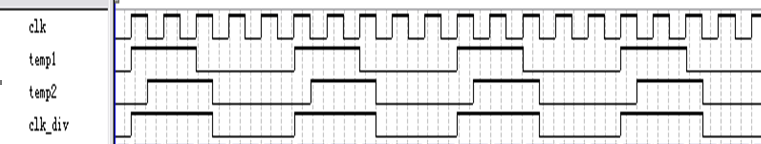

图2 奇数分频波形

采用D触发器的话，采用方法1，用一个下降沿的D触发器锁存A=clkp1得到信号B=clkn1,把信号A和信号B做逻辑“与”就得到了占空比50%的分频时钟信号clkout[1]。

图3奇数分频
