CS+ For CA学习笔记（基于RL78/G13/R5F100LGA开发板）第八课 外部中断

        这节比较简单，具体功能其实定时器那一节课里面有类似的，这里还是打开看一下吧（水一期）。

一、Interrupt

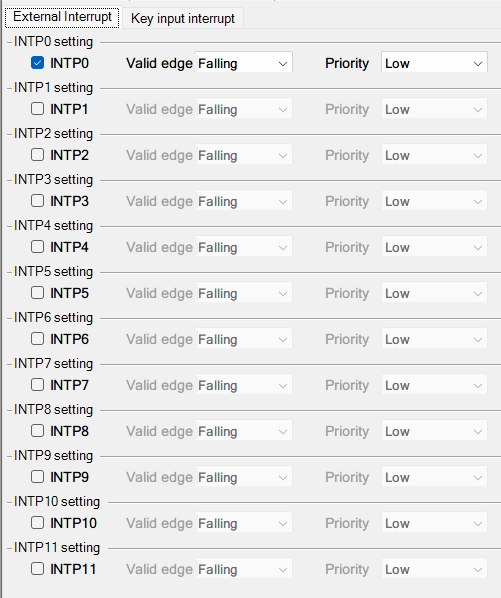

        很简单，有12个中断口，各自独立，想用哪个就打勾，然后检测上升/下降沿/双边沿作为中断条件，一旦检测到条件就进入中断函数。

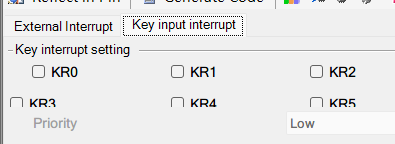

        这是 RL78 系列 MCU（如 R5F100LGA）的“外部键输入中断（Key Return / KR）”配置界面，作用一句话：

把指定的 KR 引脚（KR0～KR5）设为低电平触发的中断源，以便“按键按下”时立刻唤醒 CPU 或进入中断服务函数。

---

1. 功能背景

• RL78 提供 6 个 专用键输入引脚 KR0～KR5（与 GPIO 复用）。

• 它们可以 独立于普通外部 IRQ，在 DeepSTOP / STOP / HALT 等低功耗模式下 依旧能检测电平变化，因此常用来做 “一键唤醒 + 按键扫描”。

---

2. 界面字段解释

表格

复制

选项	含义
KR0～KR5 复选框	打勾 = 使能该引脚的中断功能；不勾 = 普通 GPIO。
Priority	设定该中断源的优先级（Low / High）。同一优先级下还有自然顺序。
触发方式	KR 引脚 固定为低电平触发（下降沿后的电平），不可改边沿/双沿。

---

3. 典型用途

• 电源键、模式键：系统休眠时只有 KR 引脚能唤醒，功耗最低。

• 矩阵键盘的“列线”：把列接到 KR，行扫其他 GPIO，实现 按键中断 + 扫描 混合方案。

• 紧急停止/防拆检测：低电平立即中断，响应最快。

---

4. 软件需要做的配合

1. 勾选 KRn → 硬件自动把引脚切换为键输入功能。

2. 设置 KRCTL.KRnMD = 1（允许中断）。

3. 写 Key_Return_IRQHandler(void) 中断服务函数。

4. 进入低功耗前 HALT() / STOP()；按键拉低即唤醒并立刻进中断。

---

一句话总结

这个设置就是“把 KR0～KR5 引脚变成低电平触发的专用按键中断/唤醒源”，专门给“按键开机/唤醒”用的，省功耗、响应快。

2、具体应用

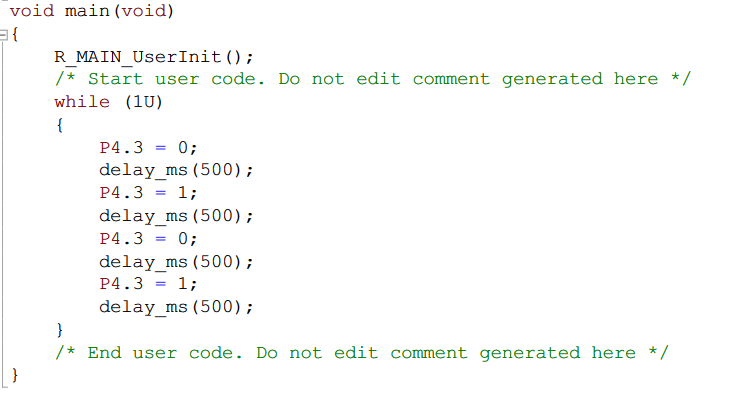

main函数

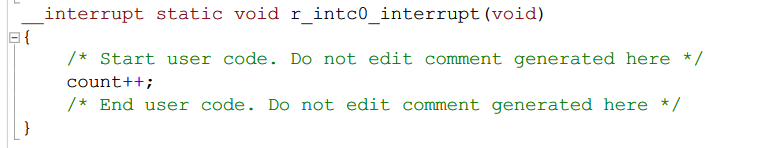

中断函数

        调试程序，在while（）循环一次后设置断点，全速运行，就能看到count会有变化。
