H3C设备配置DHCP服务

实验拓扑如下：



实验要求：

        1.网络中有两个VLAN，分别是VLAN10和VLAN20，VLAN10的网关为：1.1.1.254，子网掩码为255.255.255.0；VLAN20的网关为：1.1.2.254，子网掩码为：255.255.255.0。

        2.要求在设备GATEWAY_DHCP上创建VLAN10和VLAN20的网关，并且配置成DHCP自动获取模式，并配置地址池中允许分发的地址分别为：1.1.1.11到1.1.1.20和1.1.2.11到1.1.2.20,DNS均为114.114.114.114和8.8.8.8。IP租期均为1天。接口GigabitEthernet1/0/1配置为trunk类型，允许通过VLAN10和VLAN20.

        3.设备SW上将接口GigabitEthernet1/0/1配置为trunk类型，允许VLAN10和VLAN20通过；接口GigabitEthernet1/0/2和接口GigabitEthernet1/0/3配置为access类型，并分别允许VLAN10和VLAN20通过。

        4.PC-1和PC-2均配置为自动获取方式，PC-1属于VLAN10；PC-2属于VLAN20。

        5.验证。

实验配置：

配置设备GATEWAY_DHCP：

1.VLAN配置：

<H3C>system-view	                                             #进入系统视图
[H3C]sysname GATEWAY_DHCP	                                     #将设备命名为GATEWAY_DHCP
[GATEWAY_DHCP]vlan 10	                                         #创建VLAN10
[GATEWAY_DHCP-Vlan10]quit	                                     #退出到系统视图
[GATEWAY_DHCP]vlan 20	                                         #创建VLAN20
[GATEWAY_DHCP-Vlan20]quit	                                     #退出到系统视图
[GATEWAY_DHCP]interface vlan 10	                                 #进入VLAN10视图
[GATEWAY_DHCP-Vlan-interface10]ip address 1.1.1.254 24	         #配置VLAN10的网关地址
[GATEWAY_DHCP-Vlan interface10]quit	                             #退出到系统视图
[GATEWAY_DHCP]interface vlan 20	                                 #进入VLAN20视图
[GATEWAY_DHCP-Vlan-interface20]ip address 1.1.2.254 24	         #配置VLAN20的网关地址
[GATEWAY_DHCP-Vlan-interface20]quit                              #退出到系统视图

2.接口配置：

[GATEWAY_DHCP]intface gigabitethernet 1/0/1	                     #进入接口1/0/1
[GATEWAY_DHCP-GigabitEthernet1/0/1]port link-type trunk	         #将接口类型改为trunk模式
[GATEWAY_DHCP-GigabitEthernet1/0/1]port trunk permit vlan 10 20  #配置接口允许VLAN10、20通过
[GATEWAY_DHCP-GigabitEthernet1/0/1]quit	                         #退出到系统视图

3.DHCP地址池配置：

[GATEWAY_DHCP]dhcp enable	                                  #开启DHCP服务
[GATEWAY_DHCP]dhcp server ip-pool 10	                      #创建地址池pool10
[GATEWAY_DHCP-dhcp-pool-10]gateway-list 1.1.1.254	          #配置地址池的网关地址
[GATEWAY_DHCP-dhcp-pool-10]network 1.1.1.0 24	              #配置地址池动态分配主网段
[GATEWAY_DHCP-dhcp-pool-10]dns-list 114.114.114.114 8.8.8.8   #配置地址池分配的DNS
[GATEWAY_DHCP-dhcp-pool-10]address range 1.1.1.11 1.1.1.20	  #配置参与自动分配的地址范围
[GATEWAY_DHCP-dhcp-pool-10]expired day 1	                  #配置地址租期
[GATEWAY_DHCP-dhcp-pool-10]quit	                              #退出到系统视图
[GATEWAY_DHCP]dhcp server ip-pool 20	                      #创建地址池pool20
[GATEWAY_DHCP-dhcp-pool-20]gateway-list 1.1.2.254	          #配置地址池的网关地址
[GATEWAY_DHCP-dhcp-pool-20]network 1.1.2.0 24	              #配置地址池动态分配主网段
[GATEWAY_DHCP-dhcp-pool-20]dns-list 114.114.114.114 8.8.8.8	  #配置地址池分配的DNS
[GATEWAY_DHCP-dhcp-pool-20]address range 1.1.2.11 1.1.2.20	  #配置参与自动分配的地址范围
[GATEWAY_DHCP-dhcp-pool-20]expired day 1	                  #配置地址租期
[GATEWAY_DHCP-dhcp-pool-20]quit	                              #退出到系统视图
[GATEWAY_DHCP]interface vlan 10	                              #进入VLAN10视图
[GATEWAY_DHCP-Vlan-interface10]dhcp server apply ip-pool 10	  #配置VLAN10接口引用地址池pool10
[GATEWAY_DHCP-Vlan-interface10]quit	                          #退出到系统视图
[GATEWAY_DHCP]interface vlan 20	                              #进入VLAN20视图
[GATEWAY_DHCP-Vlan-interface20]dhcp server apply ip-pool 20	  #配置VLAN20接口引用地址池pool20
[GATEWAY_DHCP-Vlan-interface20]quit	                          #退出到系统视图
[GATEWAY_DHCP]save	                                          #保存配置

配置设备SW：

<H3C>system-view	                                    #进入系统视图
[H3C]sysname SW	                                        #将设备命名为SW
[SW]vlan 10	                                            #创建VLAN10
[SW-Vlan10]quit	                                        #退出到系统视图
[SW]vlan 20	                                            #创建VLAN20
[SW-Vlan20]quit	                                        #退出到系统视图
[SW]interface gigabitethernet 1/0/1	                    #进入接口1/0/1
[SW-GigabitEthernet1/0/1]port link-type trunk	        #将接口类型改为trunk模式
[SW-GigabitEthernet1/0/1]port trunk permit vlan 10 20	#配置接口允许通过的VLAN
[SW-GigabitEthernet1/0/1]quit	                        #退出到系统视图
[SW]interface gigabitethernet 1/0/2    	                #进入接口1/0/2
[SW-GigabitEthernet1/0/2]port link-type access	        #将接口类型改为access模式
[SW-GigabitEthernet1/0/2]port access vlan 10	        #配置接口允许VLAN10通过
[SW-GigabitEthernet1/0/2]quit	                        #退出到系统视图
[SW]interface gigabitethernet 1/0/3	                    #进入接口1/0/3
[SW-GigabitEthernet1/0/3]port link-type access	        #将接口类型改为access模式
[SW-GigabitEthernet1/0/3]port access vlan 20	        #配置接口允许VLAN20通过
[SW-GigabitEthernet1/0/3]quit	                        #退出到系统视图
[SW]dhcp enable	                                        #开启DHCP服务
[SW]save	                                            #保存配置

验证配置：

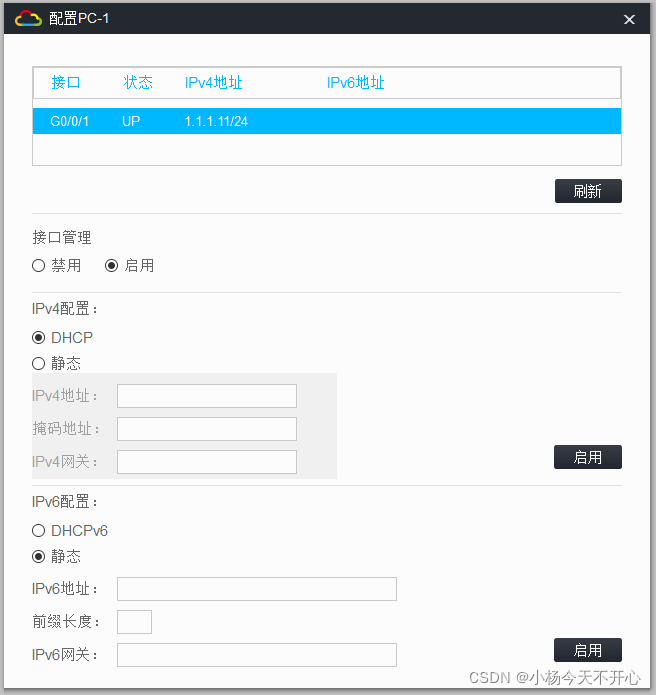

        如图所示，PC-1获取到的IP地址为1.1.1.11，PC-2获取到的地址为1.1.2.11，配置成功。
