在分析客户端的代码时, 我们已经对 Bootstrap 启动 Netty 有了一个大致的认识, 那么接下来分析服务器端时, 就会相对简单一些了.
首先还是来看一下服务器端的启动代码:
public final class EchoServer {
static final boolean SSL = System.getProperty("ssl") != null;
static final int PORT = Integer.parseInt(System.getProperty("port", "8007"));
public static void main(String[] args) throws Exception {
// Configure SSL.
final SslContext sslCtx;
if (SSL) {
SelfSignedCertificate ssc = new SelfSignedCertificate();
sslCtx = SslContextBuilder.forServer(ssc.certificate(), ssc.privateKey()).build();
} else {
sslCtx = null;
}
// Configure the server.
EventLoopGroup bossGroup = new NioEventLoopGroup(1);
EventLoopGroup workerGroup = new NioEventLoopGroup();
try {
ServerBootstrap b = new ServerBootstrap();
b.group(bossGroup, workerGroup)
.channel(NioServerSocketChannel.class)
.option(ChannelOption.SO_BACKLOG, 100)
.handler(new LoggingHandler(LogLevel.INFO))
.childHandler(new ChannelInitializer<SocketChannel>() {
@Override
public void initChannel(SocketChannel ch) throws Exception {
ChannelPipeline p = ch.pipeline();
if (sslCtx != null) {
p.addLast(sslCtx.newHandler(ch.alloc()));
}
//p.addLast(new LoggingHandler(LogLevel.INFO));
p.addLast(new EchoServerHandler());
}
});
// Start the server.
ChannelFuture f = b.bind(PORT).sync();
// Wait until the server socket is closed.
f.channel().closeFuture().sync();
} finally {
// Shut down all event loops to terminate all threads.
bossGroup.shutdownGracefully();
workerGroup.shutdownGracefully();
}
}
}和客户端的代码相比, 没有很大的差别, 基本上也是进行了如下几个部分的初始化:
-
EventLoopGroup: 不论是服务器端还是客户端, 都必须指定 EventLoopGroup. 在这个例子中, 指定了 NioEventLoopGroup, 表示一个 NIO 的EventLoopGroup, 不过服务器端需要指定两个 EventLoopGroup, 一个是 bossGroup, 用于处理客户端的连接请求; 另一个是 workerGroup, 用于处理与各个客户端连接的 IO 操作.
-
ChannelType: 指定 Channel 的类型. 因为是服务器端, 因此使用了 NioServerSocketChannel.
-
Handler: 设置数据的处理器.
Channel 的初始化过程
我们在分析客户端的 Channel 初始化过程时, 已经提到, Channel 是对 Java 底层 Socket 连接的抽象, 并且知道了客户端的 Channel 的具体类型是 NioSocketChannel, 那么自然的, 服务器端的 Channel 类型就是 NioServerSocketChannel 了.
那么接下来我们按照分析客户端的流程对服务器端的代码也同样地分析一遍, 这样也方便我们对比一下服务器端和客户端有哪些不一样的地方.
Channel 类型的确定
同样的分析套路, 我们已经知道了, 在客户端中, Channel 的类型其实是在初始化时, 通过 Bootstrap.channel() 方法设置的, 服务器端自然也不例外.
在服务器端, 我们调用了 ServerBootstarap.channel(NioServerSocketChannel.class), 传递了一个 NioServerSocketChannel Class 对象. 这样的话, 按照和分析客户端代码一样的流程, 我们就可以确定, NioServerSocketChannel 的实例化是通过 BootstrapChannelFactory 工厂类来完成的, 而 BootstrapChannelFactory 中的 clazz 字段被设置为了 NioServerSocketChannel.class, 因此当调用 BootstrapChannelFactory.newChannel() 时:
@Override
public T newChannel() {
// 删除 try 块
return clazz.newInstance();
}就获取到了一个 NioServerSocketChannel 的实例.
最后我们也来总结一下:
-
ServerBootstrap 中的 ChannelFactory 的实现是 BootstrapChannelFactory
-
生成的 Channel 的具体类型是 NioServerSocketChannel.
Channel 的实例化过程, 其实就是调用的 ChannelFactory.newChannel 方法, 而实例化的 Channel 的具体的类型又是和在初始化 ServerBootstrap 时传入的 channel() 方法的参数相关. 因此对于我们这个例子中的服务器端的 ServerBootstrap 而言, 生成的的 Channel 实例就是 NioServerSocketChannel.
NioServerSocketChannel 的实例化过程
首先还是来看一下 NioServerSocketChannel 的实例化过程.

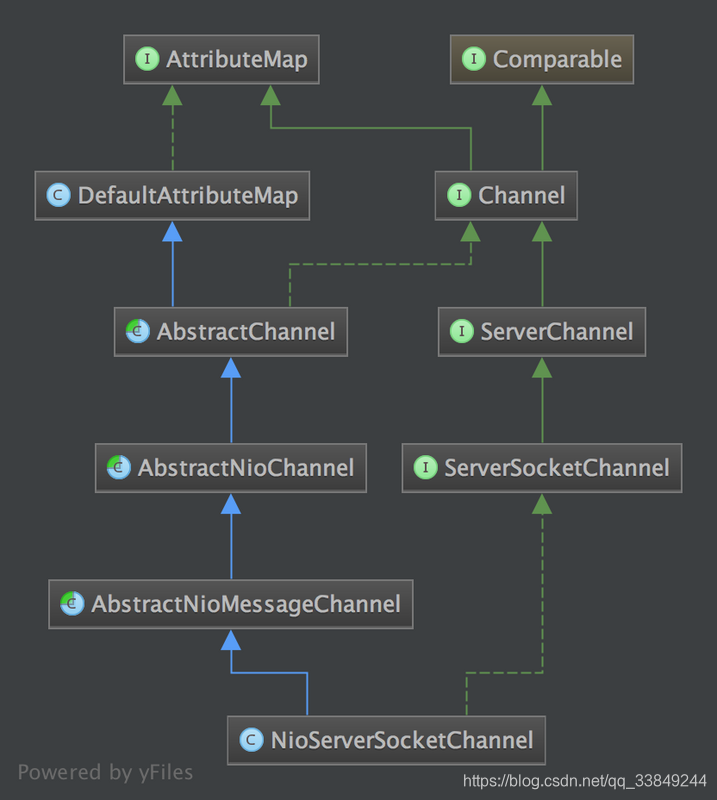

下面是 NioServerSocketChannel 的类层次结构图:
首先, 我们来看一下它的默认的构造器. 和 NioSocketChannel 类似, 构造器都是调用了 newSocket 来打开一个 Java 的 NIO Socket, 不过需要注意的是, 客户端的 newSocket 调用的是 openSocketChannel, 而服务器端的 newSocket 调用的是 openServerSocketChannel. 顾名思义, 一个是客户端的 Java SocketChannel, 一个是服务器端的 Java ServerSocketChannel.
private static ServerSocketChannel newSocket(SelectorProvider provider) {
return provider.openServerSocketChannel();
}
public NioServerSocketChannel() {
this(newSocket(DEFAULT_SELECTOR_PROVIDER));
}接下来会调用重载的构造器:
public NioServerSocketChannel(ServerSocketChannel channel) {
super(null, channel, SelectionKey.OP_ACCEPT);
config = new NioServerSocketChannelConfig(this, javaChannel().socket());
}这个构造其中, 调用父类构造器时, 传入的参数是 SelectionKey.OP_ACCEPT. 作为对比, 我们回想一下, 在客户端的 Channel 初始化时, 传入的参数是 SelectionKey.OP_READ. 有 Java NIO Socket 开发经验的朋友就知道了, Java NIO 是一种 Reactor 模式, 我们通过 selector 来实现 I/O 的多路复用复用. 在一开始时, 服务器端需要监听客户端的连接请求, 因此在这里我们设置了 SelectionKey.OP_ACCEPT, 即通知 selector 我们对客户端的连接请求感兴趣.
接着和客户端的分析一下, 会逐级地调用父类的构造器 NioServerSocketChannel <- AbstractNioMessageChannel <- AbstractNioChannel <- AbstractChannel.
同样的, 在 AbstractChannel 中会实例化一个 unsafe 和 pipeline:
protected AbstractChannel(Channel parent) {
this.parent = parent;
unsafe = newUnsafe();
pipeline = new DefaultChannelPipeline(this);
}不过, 这里有一点需要注意的是, 客户端的 unsafe 是一个 AbstractNioByteChannel#NioByteUnsafe 的实例, 而在服务器端时, 因为 AbstractNioMessageChannel 重写了newUnsafe 方法:
@Override
protected AbstractNioUnsafe newUnsafe() {
return new NioMessageUnsafe();
}因此在服务器端, unsafe 字段其实是一个 AbstractNioMessageChannel#AbstractNioUnsafe 的实例.
我们来总结一下, 在 NioServerSocketChannsl 实例化过程中, 所需要做的工作:
-
调用 NioServerSocketChannel.newSocket(DEFAULT_SELECTOR_PROVIDER) 打开一个新的 Java NIO ServerSocketChannel
-
AbstractChannel(Channel parent) 中初始化 AbstractChannel 的属性:
-
parent 属性置为 null
-
unsafe 通过newUnsafe() 实例化一个 unsafe 对象, 它的类型是 AbstractNioMessageChannel#AbstractNioUnsafe 内部类
-
pipeline 是 new DefaultChannelPipeline(this) 新创建的实例.
-
-
AbstractNioChannel 中的属性:
-
SelectableChannel ch 被设置为 Java ServerSocketChannel, 即 NioServerSocketChannel#newSocket 返回的 Java NIO ServerSocketChannel.
-
readInterestOp 被设置为 SelectionKey.OP_ACCEPT
-
SelectableChannel ch 被配置为非阻塞的 ch.configureBlocking(false)
-
-
NioServerSocketChannel 中的属性:
-
ServerSocketChannelConfig config = new NioServerSocketChannelConfig(this, javaChannel().socket())
-
ChannelPipeline 初始化
服务器端和客户端的 ChannelPipeline 的初始化一致, 因此就不再单独分析了.
Channel 的注册
服务器端和客户端的 Channel 的注册过程一致, 因此就不再单独分析了.
关于 bossGroup 与 workerGroup
在客户端的时候, 我们只提供了一个 EventLoopGroup 对象, 而在服务器端的初始化时, 我们设置了两个 EventLoopGroup, 一个是 bossGroup, 另一个是 workerGroup. 那么这两个 EventLoopGroup 都是干什么用的呢? 其实呢, bossGroup 是用于服务端 的 accept 的, 即用于处理客户端的连接请求. 我们可以把 Netty 比作一个饭店, bossGroup 就像一个像一个前台接待, 当客户来到饭店吃时, 接待员就会引导顾客就坐, 为顾客端茶送水等. 而 workerGroup, 其实就是实际上干活的啦, 它们负责客户端连接通道的 IO 操作: 当接待员 招待好顾客后, 就可以稍做休息, 而此时后厨里的厨师们(workerGroup)就开始忙碌地准备饭菜了.

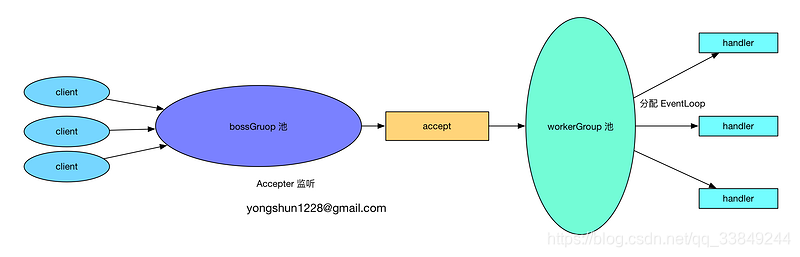

关于 bossGroup 与 workerGroup 的关系, 我们可以用如下图来展示:
首先, 服务器端 bossGroup 不断地监听是否有客户端的连接, 当发现有一个新的客户端连接到来时, bossGroup 就会为此连接初始化各项资源, 然后从 workerGroup 中选出一个 EventLoop 绑定到此客户端连接中. 那么接下来的服务器与客户端的交互过程就全部在此分配的 EventLoop 中了.
口说无凭, 我们还是以源码说话吧.
首先在ServerBootstrap 初始化时, 调用了 b.group(bossGroup, workerGroup) 设置了两个 EventLoopGroup, 我们跟踪进去看一下:
public ServerBootstrap group(EventLoopGroup parentGroup, EventLoopGroup childGroup) {
super.group(parentGroup);
...
this.childGroup = childGroup;
return this;
}显然, 这个方法初始化了两个字段, 一个是 group = parentGroup, 它是在 super.group(parentGroup) 中初始化的, 另一个是 childGroup = childGroup. 接着我们启动程序调用了 b.bind 方法来监听一个本地端口. bind 方法会触发如下的调用链:
AbstractBootstrap.bind -> AbstractBootstrap.doBind -> AbstractBootstrap.initAndRegisterAbstractBootstrap.initAndRegister 是我们的老朋友了, 我们在分析客户端程序时, 和它打过很多交到了, 我们再来回顾一下这个方法吧:
final ChannelFuture initAndRegister() {
final Channel channel = channelFactory().newChannel();
... 省略异常判断
init(channel);
ChannelFuture regFuture = group().register(channel);
return regFuture;
}这里 group() 方法返回的是上面我们提到的 bossGroup, 而这里的 channel 我们也已经分析过了, 它是一个是一个 NioServerSocketChannsl 实例, 因此我们可以知道, group().register(channel) 将 bossGroup 和 NioServerSocketChannsl 关联起来了.
那么 workerGroup 是在哪里与 NioSocketChannel 关联的呢?
我们继续看 init(channel) 方法:
@Override
void init(Channel channel) throws Exception {
...
ChannelPipeline p = channel.pipeline();
final EventLoopGroup currentChildGroup = childGroup;
final ChannelHandler currentChildHandler = childHandler;
final Entry<ChannelOption<?>, Object>[] currentChildOptions;
final Entry<AttributeKey<?>, Object>[] currentChildAttrs;
p.addLast(new ChannelInitializer<Channel>() {
@Override
public void initChannel(Channel ch) throws Exception {
ChannelPipeline pipeline = ch.pipeline();
ChannelHandler handler = handler();
if (handler != null) {
pipeline.addLast(handler);
}
pipeline.addLast(new ServerBootstrapAcceptor(
currentChildGroup, currentChildHandler, currentChildOptions, currentChildAttrs));
}
});
}init 方法在 ServerBootstrap 中重写了, 从上面的代码片段中我们看到, 它为 pipeline 中添加了一个 ChannelInitializer, 而这个 ChannelInitializer 中添加了一个关键的 ServerBootstrapAcceptor handler. 关于 handler 的添加与初始化的过程, 我们留待下一小节中分析, 我们现在关注一下 ServerBootstrapAcceptor 类.
ServerBootstrapAcceptor 中重写了 channelRead 方法, 其主要代码如下:
@Override
@SuppressWarnings("unchecked")
public void channelRead(ChannelHandlerContext ctx, Object msg) {
final Channel child = (Channel) msg;
child.pipeline().addLast(childHandler);
...
childGroup.register(child).addListener(...);
}ServerBootstrapAcceptor 中的 childGroup 是构造此对象是传入的 currentChildGroup, 即我们的 workerGroup, 而 Channel 是一个 NioSocketChannel 的实例, 因此这里的 childGroup.register 就是将 workerGroup 中的摸个 EventLoop 和 NioSocketChannel 关联了. 既然这样, 那么现在的问题是, ServerBootstrapAcceptor.channelRead 方法是怎么被调用的呢? 其实当一个 client 连接到 server 时, Java 底层的 NIO ServerSocketChannel 会有一个 SelectionKey.OP_ACCEPT 就绪事件, 接着就会调用到 NioServerSocketChannel.doReadMessages:
@Override
protected int doReadMessages(List<Object> buf) throws Exception {
SocketChannel ch = javaChannel().accept();
... 省略异常处理
buf.add(new NioSocketChannel(this, ch));
return 1;
}在 doReadMessages 中, 通过 javaChannel().accept() 获取到客户端新连接的 SocketChannel, 接着就实例化一个 NioSocketChannel, 并且传入 NioServerSocketChannel 对象(即 this), 由此可知, 我们创建的这个 NioSocketChannel 的父 Channel 就是 NioServerSocketChannel 实例 .
接下来就经由 Netty 的 ChannelPipeline 机制, 将读取事件逐级发送到各个 handler 中, 于是就会触发前面我们提到的 ServerBootstrapAcceptor.channelRead 方法啦.
handler 的添加过程
服务器端的 handler 的添加过程和客户端的有点区别, 和 EventLoopGroup 一样, 服务器端的 handler 也有两个, 一个是通过 handler() 方法设置 handler 字段, 另一个是通过 childHandler() 设置 childHandler 字段. 通过前面的 bossGroup 和 workerGroup 的分析, 其实我们在这里可以大胆地猜测: handler 字段与 accept 过程有关, 即这个 handler 负责处理客户端的连接请求; 而 childHandler 就是负责和客户端的连接的 IO 交互.
那么实际上是不是这样的呢? 来, 我们继续通过代码证明.
在 关于 bossGroup 与 workerGroup 小节中, 我们提到, ServerBootstrap 重写了 init 方法, 在这个方法中添加了 handler:
@Override
void init(Channel channel) throws Exception {
...
ChannelPipeline p = channel.pipeline();
final EventLoopGroup currentChildGroup = childGroup;
final ChannelHandler currentChildHandler = childHandler;
final Entry<ChannelOption<?>, Object>[] currentChildOptions;
final Entry<AttributeKey<?>, Object>[] currentChildAttrs;
p.addLast(new ChannelInitializer<Channel>() {
@Override
public void initChannel(Channel ch) throws Exception {
ChannelPipeline pipeline = ch.pipeline();
ChannelHandler handler = handler();
if (handler != null) {
pipeline.addLast(handler);
}
pipeline.addLast(new ServerBootstrapAcceptor(
currentChildGroup, currentChildHandler, currentChildOptions, currentChildAttrs));
}
});
}上面代码的 initChannel 方法中, 首先通过 handler() 方法获取一个 handler, 如果获取的 handler 不为空,则添加到 pipeline 中. 然后接着, 添加了一个 ServerBootstrapAcceptor 实例. 那么这里 handler() 方法返回的是哪个对象呢? 其实它返回的是 handler 字段, 而这个字段就是我们在服务器端的启动代码中设置的:
b.group(bossGroup, workerGroup)
...
.handler(new LoggingHandler(LogLevel.INFO))那么这个时候, pipeline 中的 handler 情况如下:
根据我们原来分析客户端的经验, 我们指定, 当 channel 绑定到 eventLoop 后(在这里是 NioServerSocketChannel 绑定到 bossGroup)中时, 会在 pipeline 中发出 fireChannelRegistered 事件, 接着就会触发 ChannelInitializer.initChannel 方法的调用.

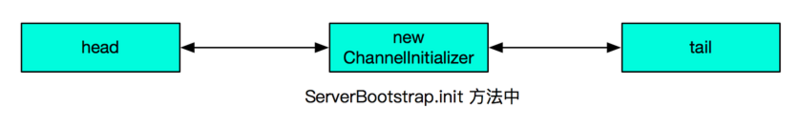

因此在绑定完成后, 此时的 pipeline 的内如如下:
前面我们在分析 bossGroup 和 workerGroup 时, 已经知道了在 ServerBootstrapAcceptor.channelRead 中会为新建的 Channel 设置 handler 并注册到一个 eventLoop 中, 即:
@Override
@SuppressWarnings("unchecked")
public void channelRead(ChannelHandlerContext ctx, Object msg) {
final Channel child = (Channel) msg;
child.pipeline().addLast(childHandler);
...
childGroup.register(child).addListener(...);
}而这里的 childHandler 就是我们在服务器端启动代码中设置的 handler:
b.group(bossGroup, workerGroup)
...
.childHandler(new ChannelInitializer<SocketChannel>() {
@Override
public void initChannel(SocketChannel ch) throws Exception {
ChannelPipeline p = ch.pipeline();
if (sslCtx != null) {
p.addLast(sslCtx.newHandler(ch.alloc()));
}
//p.addLast(new LoggingHandler(LogLevel.INFO));
p.addLast(new EchoServerHandler());
}

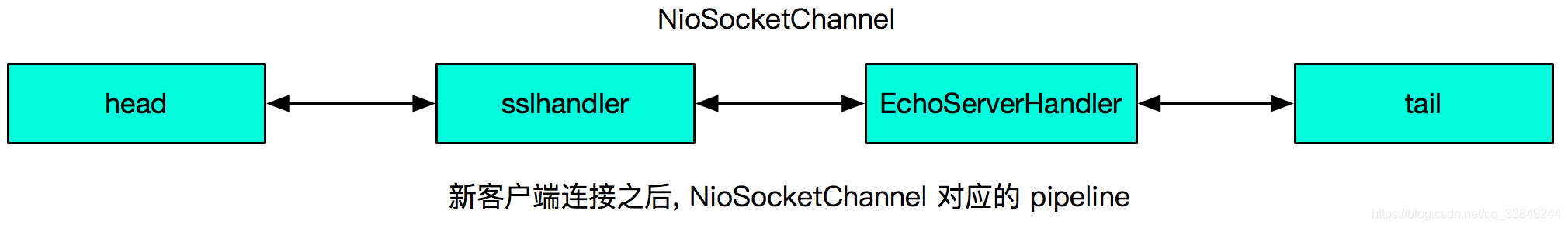

});后续的步骤就没有什么好说的了, 当这个客户端连接 Channel 注册后, 就会触发 ChannelInitializer.initChannel 方法的调用, 此后的客户端连接的 ChannelPipeline 状态如下:
最后我们来总结一下服务器端的 handler 与 childHandler 的区别与联系:
-
在服务器 NioServerSocketChannel 的 pipeline 中添加的是 handler 与 ServerBootstrapAcceptor.
-
当有新的客户端连接请求时, ServerBootstrapAcceptor.channelRead 中负责新建此连接的 NioSocketChannel 并添加 childHandler 到 NioSocketChannel 对应的 pipeline 中, 并将此 channel 绑定到 workerGroup 中的某个 eventLoop 中.
-
handler 是在 accept 阶段起作用, 它处理客户端的连接请求.
-
childHandler 是在客户端连接建立以后起作用, 它负责客户端连接的 IO 交互.

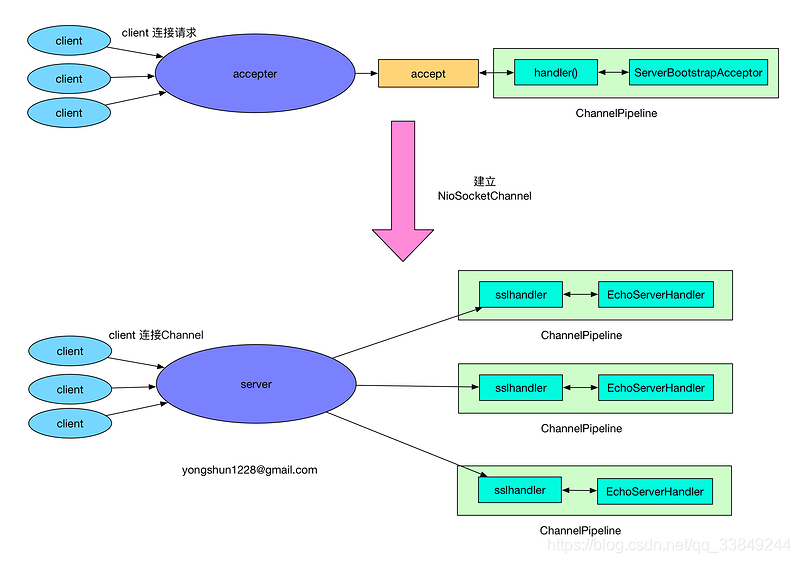

下面我们用一幅图来总结一下服务器端的 handler 添加流程:
Channel 与 ChannelPipeline

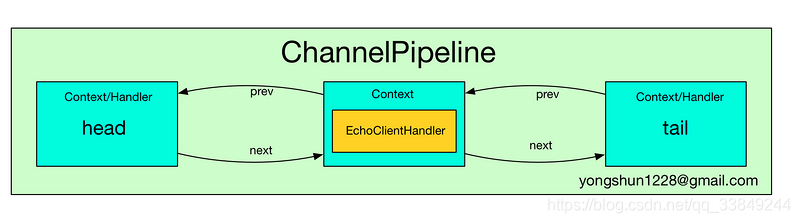

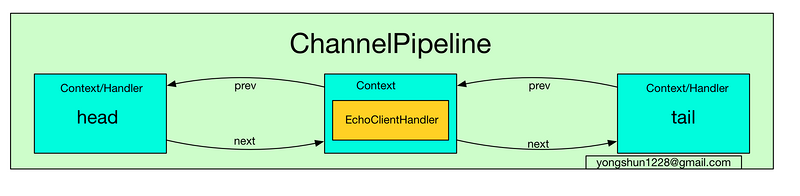

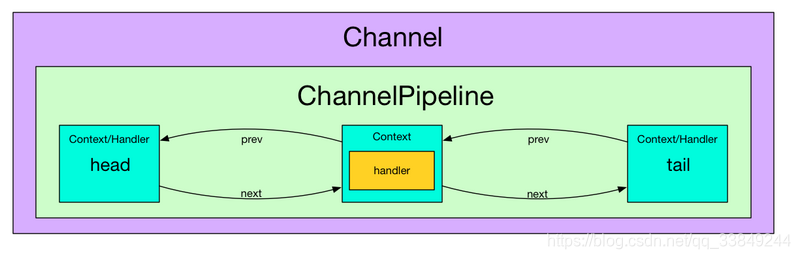

相信大家都知道了, 在 Netty 中每个 Channel 都有且仅有一个 ChannelPipeline 与之对应, 它们的组成关系如下:
通过上图我们可以看到, 一个 Channel 包含了一个 ChannelPipeline, 而 ChannelPipeline 中又维护了一个由 ChannelHandlerContext 组成的双向链表. 这个链表的头是 HeadContext, 链表的尾是 TailContext, 并且每个 ChannelHandlerContext 中又关联着一个 ChannelHandler.
上面的图示给了我们一个对 ChannelPipeline 的直观认识, 但是实际上 Netty 实现的 Channel 是否真的是这样的呢? 我们继续用源码说话.
在第一章 Netty 源码分析之 一 揭开 Bootstrap 神秘的红盖头 中, 我们已经知道了一个 Channel 的初始化的基本过程, 下面我们再回顾一下.
下面的代码是 AbstractChannel 构造器:
protected AbstractChannel(Channel parent) {
this.parent = parent;
unsafe = newUnsafe();
pipeline = new DefaultChannelPipeline(this);
}AbstractChannel 有一个 pipeline 字段, 在构造器中会初始化它为 DefaultChannelPipeline的实例. 这里的代码就印证了一点: 每个 Channel 都有一个 ChannelPipeline.
接着我们跟踪一下 DefaultChannelPipeline 的初始化过程.
首先进入到 DefaultChannelPipeline 构造器中:
public DefaultChannelPipeline(AbstractChannel channel) {
if (channel == null) {
throw new NullPointerException("channel");
}
this.channel = channel;
tail = new TailContext(this);
head = new HeadContext(this);
head.next = tail;
tail.prev = head;
}在 DefaultChannelPipeline 构造器中, 首先将与之关联的 Channel 保存到字段 channel 中, 然后实例化两个 ChannelHandlerContext, 一个是 HeadContext 实例 head, 另一个是 TailContext 实例 tail. 接着将 head 和 tail 互相指向, 构成一个双向链表.特别注意到, 我们在开始的示意图中, head 和 tail 并没有包含 ChannelHandler, 这是因为 HeadContext 和 TailContext 继承于 AbstractChannelHandlerContext 的同时也实现了 ChannelHandler 接口了, 因此它们有 Context 和 Handler 的双重属性.
ChannelPipeline 的初始化再探
在第一章的时候, 我们已经对 ChannelPipeline 的初始化有了一个大致的了解, 不过当时重点毕竟不在 ChannelPipeline 这里, 因此没有深入地分析它的初始化过程. 那么下面我们就来看一下具体的 ChannelPipeline 的初始化都做了哪些工作吧.
ChannelPipeline 实例化过程
我们再来回顾一下, 在实例化一个 Channel 时, 会伴随着一个 ChannelPipeline 的实例化, 并且此 Channel 会与这个 ChannelPipeline 相互关联, 这一点可以通过NioSocketChannel 的父类 AbstractChannel 的构造器予以佐证:
protected AbstractChannel(Channel parent) {
this.parent = parent;
unsafe = newUnsafe();
pipeline = new DefaultChannelPipeline(this);
}当实例化一个 Channel(这里以 EchoClient 为例, 那么 Channel 就是 NioSocketChannel), 其 pipeline 字段就是我们新创建的 DefaultChannelPipeline 对象, 那么我们就来看一下 DefaultChannelPipeline 的构造方法吧:
public DefaultChannelPipeline(AbstractChannel channel) {
if (channel == null) {
throw new NullPointerException("channel");
}
this.channel = channel;
tail = new TailContext(this);
head = new HeadContext(this);
head.next = tail;
tail.prev = head;
}可以看到, 在 DefaultChannelPipeline 的构造方法中, 将传入的 channel 赋值给字段 this.channel, 接着又实例化了两个特殊的字段: tail 与 head. 这两个字段是一个双向链表的头和尾. 其实在 DefaultChannelPipeline 中, 维护了一个以 AbstractChannelHandlerContext 为节点的双向链表, 这个链表是 Netty 实现 Pipeline 机制的关键.

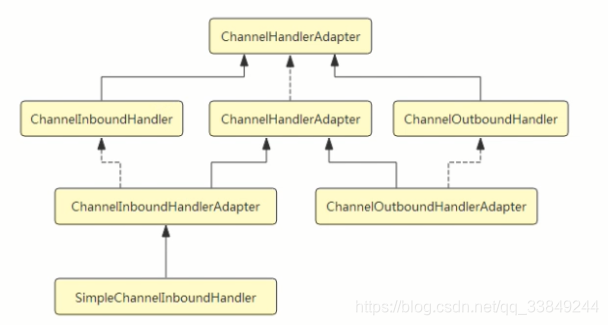

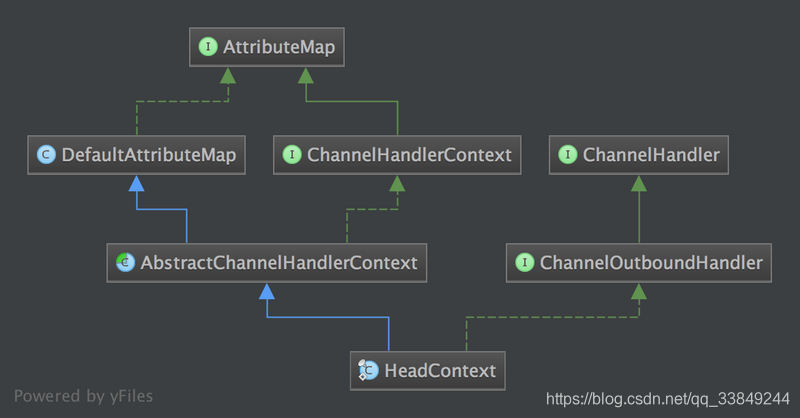

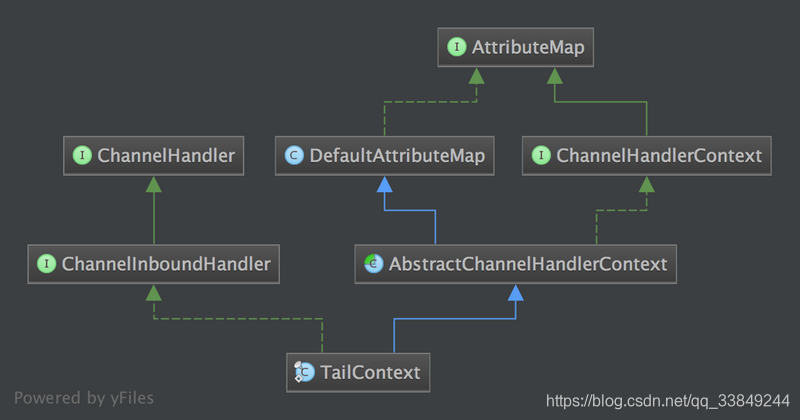

再回顾一下 head 和 tail 的类层次结构:
从类层次结构图中可以很清楚地看到, head 实现了 ChannelInboundHandler, 而 tail 实现了 ChannelOutboundHandler接口, 并且它们都实现了 ChannelHandlerContext 接口, 因此可以说 head 和 tail 即是一个 ChannelHandler, 又是一个 ChannelHandlerContext.
接着看一下 HeadContext 的构造器:
HeadContext(DefaultChannelPipeline pipeline) {
super(pipeline, null, HEAD_NAME, false, true);
unsafe = pipeline.channel().unsafe();
}它调用了父类 AbstractChannelHandlerContext 的构造器, 并传入参数 inbound = false, outbound = true.
TailContext 的构造器与 HeadContext 的相反, 它调用了父类 AbstractChannelHandlerContext 的构造器, 并传入参数 inbound = true, outbound = false.
即 header 是一个 outboundHandler, 而 tail 是一个inboundHandler, 关于这一点, 大家要特别注意, 因为在后面的分析中, 我们会反复用到 inbound 和 outbound 这两个属性.

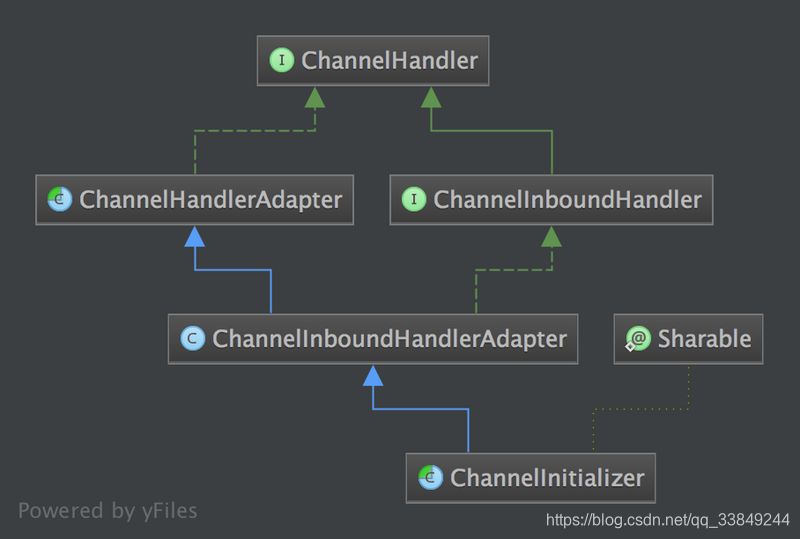

ChannelInitializer 的添加

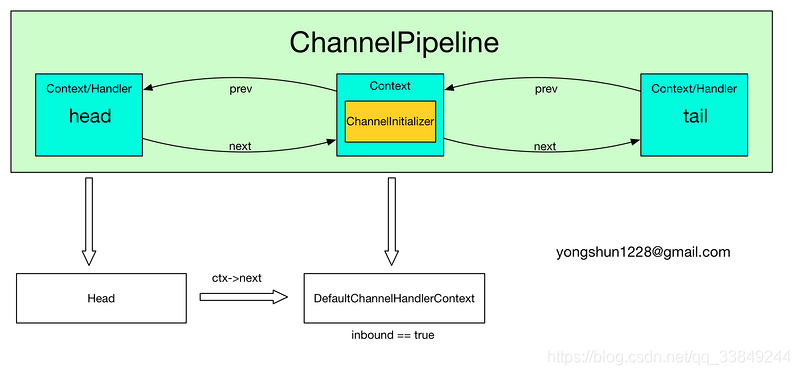

上面一小节中, 我们已经分析了 Channel 的组成, 其中我们了解到, 最开始的时候 ChannelPipeline 中含有两个 ChannelHandlerContext(同时也是 ChannelHandler), 但是这个 Pipeline并不能实现什么特殊的功能, 因为我们还没有给它添加自定义的 ChannelHandler.
通常来说, 我们在初始化 Bootstrap, 会添加我们自定义的 ChannelHandler, 就以我们熟悉的 EchoClient 来举例吧:
Bootstrap b = new Bootstrap();
b.group(group)
.channel(NioSocketChannel.class)
.option(ChannelOption.TCP_NODELAY, true)
.handler(new ChannelInitializer<SocketChannel>() {
@Override
public void initChannel(SocketChannel ch) throws Exception {
ChannelPipeline p = ch.pipeline();
p.addLast(new EchoClientHandler());
}
});上面代码的初始化过程, 相信大家都不陌生. 在调用 handler 时, 传入了 ChannelInitializer 对象, 它提供了一个 initChannel 方法供我们初始化 ChannelHandler. 那么这个初始化过程是怎样的呢? 下面我们就来揭开它的神秘面纱.
ChannelInitializer 实现了 ChannelHandler, 那么它是在什么时候添加到 ChannelPipeline 中的呢? 进行了一番搜索后, 我们发现它是在 Bootstrap.init 方法中添加到 ChannelPipeline 中的.
其代码如下:
@Override
@SuppressWarnings("unchecked")
void init(Channel channel) throws Exception {
ChannelPipeline p = channel.pipeline();
p.addLast(handler());
...
}上面的代码将 handler() 返回的 ChannelHandler 添加到 Pipeline 中, 而 handler() 返回的是handler 其实就是我们在初始化 Bootstrap 调用 handler 设置的 ChannelInitializer 实例, 因此这里就是将 ChannelInitializer 插入到了 Pipeline 的末端.

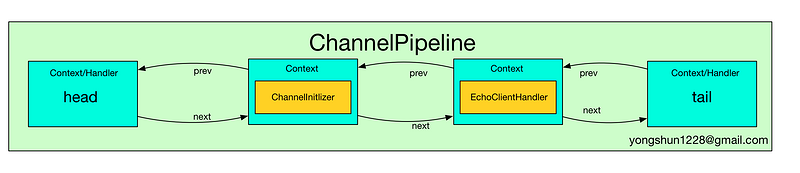

此时 Pipeline 的结构如下图所示:
有朋友可能就有疑惑了, 我明明插入的是一个 ChannelInitializer 实例, 为什么在 ChannelPipeline 中的双向链表中的元素却是一个 ChannelHandlerContext? 为了解答这个问题, 我们继续在代码中寻找答案吧.
我们刚才提到, 在 Bootstrap.init 中会调用 p.addLast() 方法, 将 ChannelInitializer 插入到链表末端:
@Override
public ChannelPipeline addLast(EventExecutorGroup group, final String name, ChannelHandler handler) {
synchronized (this) {
checkDuplicateName(name); // 检查此 handler 是否有重复的名字
AbstractChannelHandlerContext newCtx = new DefaultChannelHandlerContext(this, group, name, handler);
addLast0(name, newCtx);
}
return this;
}addLast 有很多重载的方法, 我们关注这个比较重要的方法就可以了.
上面的 addLast 方法中, 首先检查这个 ChannelHandler 的名字是否是重复的, 如果不重复的话, 则为这个 Handler 创建一个对应的 DefaultChannelHandlerContext 实例, 并与之关联起来(Context 中有一个 handler 属性保存着对应的 Handler 实例). 判断此 Handler 是否重名的方法很简单: Netty 中有一个 name2ctx Map 字段, key 是 handler 的名字, 而 value 则是 handler 本身. 因此通过如下代码就可以判断一个 handler 是否重名了:
private void checkDuplicateName(String name) {
if (name2ctx.containsKey(name)) {
throw new IllegalArgumentException("Duplicate handler name: " + name);
}
}为了添加一个 handler 到 pipeline 中, 必须把此 handler 包装成 ChannelHandlerContext. 因此在上面的代码中我们可以看到新实例化了一个 newCtx 对象, 并将 handler 作为参数传递到构造方法中. 那么我们来看一下实例化的 DefaultChannelHandlerContext 到底有什么玄机吧.
首先看它的构造器:
DefaultChannelHandlerContext(
DefaultChannelPipeline pipeline, EventExecutorGroup group, String name, ChannelHandler handler) {
super(pipeline, group, name, isInbound(handler), isOutbound(handler));
if (handler == null) {
throw new NullPointerException("handler");
}
this.handler = handler;
}DefaultChannelHandlerContext 的构造器中, 调用了两个很有意思的方法: isInbound 与 isOutbound, 这两个方法是做什么的呢?
private static boolean isInbound(ChannelHandler handler) {
return handler instanceof ChannelInboundHandler;
}
private static boolean isOutbound(ChannelHandler handler) {
return handler instanceof ChannelOutboundHandler;
}从源码中可以看到, 当一个 handler 实现了 ChannelInboundHandler 接口, 则 isInbound 返回真; 相似地, 当一个 handler 实现了 ChannelOutboundHandler 接口, 则 isOutbound 就返回真.
而这两个 boolean 变量会传递到父类 AbstractChannelHandlerContext 中, 并初始化父类的两个字段: inbound 与 outbound.
那么这里的 ChannelInitializer 所对应的 DefaultChannelHandlerContext 的 inbound 与 inbound 字段分别是什么呢? 那就看一下 ChannelInitializer 到底实现了哪个接口不就行了? 如下是 ChannelInitializer 的类层次结构图:
可以清楚地看到, ChannelInitializer 仅仅实现了 ChannelInboundHandler 接口, 因此这里实例化的 DefaultChannelHandlerContext 的 inbound = true, outbound = false.
不就是 inbound 和 outbound 两个字段嘛, 为什么需要这么大费周章地分析一番? 其实这两个字段关系到 pipeline 的事件的流向与分类, 因此是十分关键的, 不过我在这里先卖个关子, 后面我们再来详细分析这两个字段所起的作用. 在这里, 读者只需要记住, ChannelInitializer 所对应的 DefaultChannelHandlerContext 的 inbound = true, outbound = false 即可.
当创建好 Context 后, 就将这个 Context 插入到 Pipeline 的双向链表中:
private void addLast0(final String name, AbstractChannelHandlerContext newCtx) {
checkMultiplicity(newCtx);
AbstractChannelHandlerContext prev = tail.prev;
newCtx.prev = prev;
newCtx.next = tail;
prev.next = newCtx;
tail.prev = newCtx;
name2ctx.put(name, newCtx);
callHandlerAdded(newCtx);
}显然, 这个代码就是典型的双向链表的插入操作了. 当调用了 addLast 方法后, Netty 就会将此 handler 添加到双向链表中 tail 元素之前的位置.
自定义 ChannelHandler 的添加过程
在上一小节中, 我们已经分析了一个 ChannelInitializer 如何插入到 Pipeline 中的, 接下来就来探讨一下 ChannelInitializer 在哪里被调用, ChannelInitializer 的作用, 以及我们自定义的 ChannelHandler 是如何插入到 Pipeline 中的.
在 Netty 源码分析之 一 揭开 Bootstrap 神秘的红盖头 (客户端) 一章的 channel 的注册过程 小节中, 我们已经分析过 Channel 的注册过程了, 这里我们再简单地复习一下:
-
首先在 AbstractBootstrap.initAndRegister中, 通过 group().register(channel), 调用 MultithreadEventLoopGroup.register 方法
-
在MultithreadEventLoopGroup.register 中, 通过 next() 获取一个可用的 SingleThreadEventLoop, 然后调用它的 register
-
在 SingleThreadEventLoop.register 中, 通过 channel.unsafe().register(this, promise) 来获取 channel 的 unsafe() 底层操作对象, 然后调用它的 register.
-
在 AbstractUnsafe.register 方法中, 调用 register0 方法注册 Channel
-
在 AbstractUnsafe.register0 中, 调用 AbstractNioChannel#doRegister 方法
-
AbstractNioChannel.doRegister 方法通过 javaChannel().register(eventLoop().selector, 0, this) 将 Channel 对应的 Java NIO SockerChannel 注册到一个 eventLoop 的 Selector 中, 并且将当前 Channel 作为 attachment.
而我们自定义 ChannelHandler 的添加过程, 发生在 AbstractUnsafe.register0 中, 在这个方法中调用了 pipeline.fireChannelRegistered() 方法, 其实现如下:
@Override
public ChannelPipeline fireChannelRegistered() {
head.fireChannelRegistered();
return this;
}上面的代码很简单, 就是调用了 head.fireChannelRegistered() 方法而已.
关于上面代码的 head.fireXXX 的调用形式, 是 Netty 中 Pipeline 传递事件的常用方式, 我们以后会经常看到.
还记得 head 的 类层次结构图不, head 是一个 AbstractChannelHandlerContext 实例, 并且它没有重写 fireChannelRegistered 方法, 因此 head.fireChannelRegistered 其实是调用的 AbstractChannelHandlerContext.fireChannelRegistered:
@Override
public ChannelHandlerContext fireChannelRegistered() {
final AbstractChannelHandlerContext next = findContextInbound();
EventExecutor executor = next.executor();
if (executor.inEventLoop()) {
next.invokeChannelRegistered();
} else {
executor.execute(new OneTimeTask() {
@Override
public void run() {
next.invokeChannelRegistered();
}
});
}
return this;
}这个方法的第一句是调用 findContextInbound 获取一个 Context, 那么它返回的 Context 到底是什么呢? 我们跟进代码中看一下:
private AbstractChannelHandlerContext findContextInbound() {
AbstractChannelHandlerContext ctx = this;
do {
ctx = ctx.next;
} while (!ctx.inbound);
return ctx;
}很显然, 这个代码会从 head 开始遍历 Pipeline 的双向链表, 然后找到第一个属性 inbound 为 true 的 ChannelHandlerContext 实例. 想起来了没? 我们在前面分析 ChannelInitializer 时, 花了大量的笔墨来分析了 inbound 和 outbound 属性, 你看现在这里就用上了. 回想一下, ChannelInitializer 实现了 ChannelInboudHandler, 因此它所对应的 ChannelHandlerContext 的 inbound 属性就是 true, 因此这里返回就是 ChannelInitializer 实例所对应的 ChannelHandlerContext. 即:
当获取到 inbound 的 Context 后, 就调用它的 invokeChannelRegistered 方法:
private void invokeChannelRegistered() {
try {
((ChannelInboundHandler) handler()).channelRegistered(this);
} catch (Throwable t) {
notifyHandlerException(t);
}
}我们已经强调过了, 每个 ChannelHandler 都与一个 ChannelHandlerContext 关联, 我们可以通过 ChannelHandlerContext 获取到对应的 ChannelHandler. 因此很显然了, 这里 handler() 返回的, 其实就是一开始我们实例化的 ChannelInitializer 对象, 并接着调用了 ChannelInitializer.channelRegistered 方法. 看到这里, 读者朋友是否会觉得有点眼熟呢? ChannelInitializer.channelRegistered 这个方法我们在第一章的时候已经大量地接触了, 但是我们并没有深入地分析这个方法的调用过程, 那么在这里读者朋友应该对它的调用有了更加深入的了解了吧.
那么这个方法中又有什么玄机呢? 继续看代码:
@Override
@SuppressWarnings("unchecked")
public final void channelRegistered(ChannelHandlerContext ctx) throws Exception {
initChannel((C) ctx.channel());
ctx.pipeline().remove(this);
ctx.fireChannelRegistered();
}initChannel 这个方法我们很熟悉了吧, 它就是我们在初始化 Bootstrap 时, 调用 handler 方法传入的匿名内部类所实现的方法:
.handler(new ChannelInitializer<SocketChannel>() {
@Override
public void initChannel(SocketChannel ch) throws Exception {
ChannelPipeline p = ch.pipeline();
p.addLast(new EchoClientHandler());
}
});因此当调用了这个方法后, 我们自定义的 ChannelHandler 就插入到 Pipeline 了, 此时的 Pipeline 如下图所示:
当添加了自定义的 ChannelHandler 后, 会删除 ChannelInitializer 这个 ChannelHandler, 即 "ctx.pipeline().remove(this)", 因此最后的 Pipeline 如下:
好了, 到了这里, 我们的 自定义 ChannelHandler 的添加过程 也分析的查不多了.
2 .Promise 与 Future
java.util.concurrent.Future是Java提供的接口，表示异步执行的状态，Future的get方法会判断任务是否执行完成，如果完成就返回结果，否则阻塞线程，直到任务完成。
Netty扩展了Java的Future，最主要的改进就是增加了监听器Listener接口，通过监听器可以让异步执行更加有效率，不需要通过get来等待异步执行结束，而是通过监听器回调来精确地控制异步执行结束的时间点。
public interface Future<V> extends java.util.concurrent.Future<V> {
boolean isSuccess();
boolean isCancellable();
Throwable cause();
Future<V> addListener(GenericFutureListener<? extends Future<? super V>> listener);
Future<V> addListeners(GenericFutureListener<? extends Future<? super V>>... listeners);
Future<V> removeListener(GenericFutureListener<? extends Future<? super V>> listener);
Future<V> removeListeners(GenericFutureListener<? extends Future<? super V>>... listeners);
Future<V> sync() throws InterruptedException;
Future<V> syncUninterruptibly();
Future<V> await() throws InterruptedException;
Future<V> awaitUninterruptibly();
boolean await(long timeout, TimeUnit unit) throws InterruptedException;
boolean await(long timeoutMillis) throws InterruptedException;
boolean awaitUninterruptibly(long timeout, TimeUnit unit);
boolean awaitUninterruptibly(long timeoutMillis);
V getNow();
boolean cancel(boolean mayInterruptIfRunning);
}
ChannelFuture接口扩展了Netty的Future接口，表示一种没有返回值的异步调用，同时关联了Channel，跟一个Channel绑定
public interface ChannelFuture extends Future<Void> {
Channel channel();
@Override
ChannelFuture addListener(GenericFutureListener<? extends Future<? super Void>> listener);
@Override
ChannelFuture addListeners(GenericFutureListener<? extends Future<? super Void>>... listeners);
@Override
ChannelFuture removeListener(GenericFutureListener<? extends Future<? super Void>> listener);
@Override
ChannelFuture removeListeners(GenericFutureListener<? extends Future<? super Void>>... listeners);
@Override
ChannelFuture sync() throws InterruptedException;
@Override
ChannelFuture syncUninterruptibly();
@Override
ChannelFuture await() throws InterruptedException;
@Override
ChannelFuture awaitUninterruptibly();
} Promise接口也扩展了Future接口，它表示一种可写的Future，就是可以设置异步执行的结果
public interface Promise<V> extends Future<V> {
Promise<V> setSuccess(V result);
boolean trySuccess(V result);
Promise<V> setFailure(Throwable cause);
boolean tryFailure(Throwable cause);
}
ChannelPromise接口扩展了Promise和ChannelFuture，绑定了Channel，又可写异步执行结构，又具备了监听者的功能，是Netty实际编程使用的表示异步执行的接口
public interface ChannelPromise extends ChannelFuture, Promise<Void> {
@Override
Channel channel();
@Override
ChannelPromise setSuccess(Void result);
ChannelPromise setSuccess();
boolean trySuccess();
@Override
ChannelPromise setFailure(Throwable cause);
@Override
ChannelPromise addListener(GenericFutureListener<? extends Future<? super Void>> listener);
@Override
ChannelPromise addListeners(GenericFutureListener<? extends Future<? super Void>>... listeners);
}
@Override
ChannelPromise removeListener(GenericFutureListener<? extends Future<? super Void>> listener);
@Override
ChannelPromise removeListeners(GenericFutureListener<? extends Future<? super Void>>... listeners);
@Override
ChannelPromise sync() throws InterruptedException;
@Override
ChannelPromise syncUninterruptibly();
@Override
ChannelPromise await() throws InterruptedException;
@Override
ChannelPromise awaitUninterruptibly();
}DefaultChannelPromise是ChannelPromise的实现类，它是实际运行时的Promoise实例。Channel接口提供了newPromise接口，表示Channel要创建一个异步执行的动作
public interface Channel extends AttributeMap, Comparable<Channel> {
ChannelPromise newPromise();
}
public abstract class AbstractChannel extends DefaultAttributeMap implements Channel {
public ChannelPromise newPromise() {
return new DefaultChannelPromise(this);
}
} Netty推荐使用addListener的方式来回调异步执行的结果，这种方式优于Future.get，能够更精确地把握异步执行结束的时间。
看一下DefaultPromise的addListener方法，它判断异步任务执行的状态，如果执行完成，就理解通知监听者，否则加入到监听者队列
public Promise<V> addListener(GenericFutureListener<? extends Future<? super V>> listener) {
ObjectUtil.checkNotNull(listener, "listener");
synchronized(this) {
this.addListener0(listener);
}
if (this.isDone()) {
this.notifyListeners();
}
return this;
}
private void addListener0(GenericFutureListener<? extends Future<? super V>> listener) {
if (this.listeners == null) {
this.listeners = listener;
} else if (this.listeners instanceof DefaultFutureListeners) {
((DefaultFutureListeners)this.listeners).add(listener);
} else {
this.listeners = new DefaultFutureListeners((GenericFutureListener)this.listeners, listener);
}
}
private void notifyListeners() {
EventExecutor executor = this.executor();
if (executor.inEventLoop()) {
InternalThreadLocalMap threadLocals = InternalThreadLocalMap.get();
int stackDepth = threadLocals.futureListenerStackDepth();
if (stackDepth < MAX_LISTENER_STACK_DEPTH) {
threadLocals.setFutureListenerStackDepth(stackDepth + 1);
try {
this.notifyListenersNow();
} finally {
threadLocals.setFutureListenerStackDepth(stackDepth);
}
return;
}
}
safeExecute(executor, new Runnable() {
public void run() {
DefaultPromise.this.notifyListenersNow();
}
});
}2Handler的各种姿势
2.1.ChannelHandlerContext
每个ChannelHandler被添加到ChannelPipeline后，都会创建一个ChannelHandlerContext并
与之创建的ChannelHandler关联绑定。ChannelHandlerContext允许Channelllandler与其他的
ChannelHandler实现进行交互。ChannelHandlerContext不会改变添加到其中的ChannelHandler,因此它是安全的。
下图显示了ChannelHandlerContext、ChannelHandler、ChannelPipeline的关系：
2.2.Channel的状态模型
Netty有一个简单但强大的状态横型，并完美映射到ChannelInboundHandler的各个方法。下面
是Channel生命周期四个不同的状态：
1.channelUnregistered
2.channe1Registered
3.channelActive

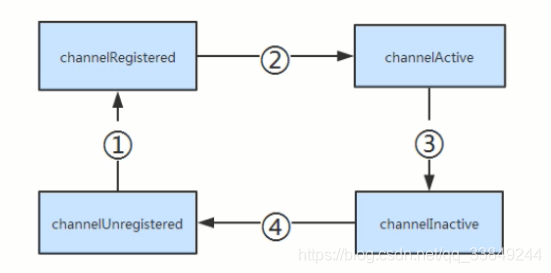

Channel的状态在其生命周期中变化，因为状态变化需要触发，下面显示了Channel状态变化
2.2.Channel的状态模型
Netty有一个简单但强大的状态横型，并完美映射到ChannelInboundHandler的各个方法。下面
是Channel生命周期四个不同的状态：
1.channelUnregistered
2.channe1Registered
3.channelActive
Channel的状态在其生命周期中变化，因为状态变化需要触发，下面显示了Channel状态变化
2.3.ChannelHandler和其他子类
Handler的类继承图
2.4.ChannelHandler中的方法
Netty 定义了良好的类型层次结构来表示不同的处理程序类型，所有的类型的父类是 Channe1Handler 。 Channe1Handler提供了在其生命周期内添加或从 ChannelPipeline 中删除的方法。
1 . handlerAdded , Channe1Handler添加实际上下文中准备处理事件
2 . handlerRemoved ，将 Channe1Handler 从实际上下文中删除，不再处理事件
3 . exceptionCaught ，处理抛出的异常
Netty 还提供了一个实现了 Channe1Handler 的抽象类 Channe1HandlerAdapter 。 Channe1HandlerAdapter 实现了父类的所有方法，基本上就是传递事件到 ChannelPipeline 中的下一个 Channe1Handler直到结束。我们也可以直接继承于Channe1HandlerAdapter，然后重写里面的方法。
2.5.ChannelInboundHandler
ChannelInboundHandler 提供了一些方法再接收数据或Channel状态改变时被调用。下面是ChannelInboundHandler 的一些方法：
1.channelRegistered，ChannelHandlerContext的Channel被注册到 EventLoop;
2.channelUnregistered,ChannelHandlerContext 的Channel从EventLoop中注销
3.channelActive,ChannelHandlerContext 的Channel 已激活
4.channelInactive,ChannelHandlerContext 的 Channel 结束生命周期
5.channelRead，从当前Channel的对端读取消息
6.0hanne1ReadComplete，消息读取完成后执行
7.userEventTriggered，一个用户事件被触发
8.channelWritabilityChanged，改变通道的可写状态，可以使用Channel.isWritable()检查
9.exceptionCaught，重写父类ChannelHandler的方法，处理异常
Netty提供了一个实现了ChannelInboundHandler接口并继承ChannelHandlerAdapter的类：
ChannelInboundHandlerAdapter 。ChannelInboundHandlerAdapter实现了
ChannelInboundHandler的所有方法，作用就是处理消息并将消息转发到ChannelPipeline中的
下一个,ChannelHandler。ChannelInboundHandlerAdapter的channelRead方法处理完消息后不
会自动释放消息，若想自动释放收到的消息，可以使用SimpleChannelInboundHandler。
3.编码和解码
3.1.TCP粘包/拆包
TCP是一个“流”协议，所谓流，就是没有界限的一长串二进制数据。TCP作为传输层协议并不了解上层业务数据的具体含义，它会根据TCP缓冲区的实际情况进行数据包的划分，所以在业
务上认为是一个完整的包，可能会被TCP拆分成多个包进行发送，也有可能把多个小的包到装成
一个大的数据包发这，这就是所谓的TCP粘包和拆包问题
3.2.粘包问题的解决策略
由于底层的TCP无法理解上层的业务数据，所以在底层是无法保证数据包不被拆分和重组的，这
个问题只能通过上层的应用协议栈设计来解决。业界的主流协议的解决方案，可以归纳如下：
1.消息定长，报文大小固定长度，例如毎个报文的长度固定为200字节，如果不够空位补空格;
2.包尾添加特殊分隔符，例如毎条报文结朿都添加回车换行符（例如FTP协议）或者指定特殊
字符作为报文分隔符，接收方通过特殊分隔符切分报文区分；
3.将消息分为消息头和消息体，消息头中包含表示信患的总长度（或者消息体长度）的字段；
4.更复杂的自定义应用层协议。
3.3.编码解码技术
通常我们也习惯将編码（Encode〉称为序列化（serialization),它将对象序列化为字节数组,
用于网络传输.数据持久化或者其它用途。
反之，解码（Decode)/反序列化（deserialization)把从网络、磁盘等读取的字节数组还原成
原始对象（通常是原j始对象的烤贝），以方便后续的业务逻辑操作。
逬行远程跨逬程服务调用时（例如狀(:调用），需要使用特定的编解码技术.对需要逬行网络传
输的对象做編码或者解码，以便完成远程调用。
3.4.Netty为什么要提供编解码框架
作为一个高性能的异步、NI0通信框架，編解码框架是Netty的重要组成部分。尽管站在微内核
的角度看，编解码框架丼不是Netty微内核的组成部分，但是通过Channelllandler定制扩展出的編解码框架却是不可或缺的。
然而，我们已经知道在Netty中，从网络读取的Inbound消息.需.要经过解码，将二进制的数据
报转換成应用层协议消息或者业务消息，才能够被上层的应用逻辑识别和处理：同理，用户发送
到网络的Outbound业务消息，索要经过编码转换成二进制字节数组（对于Netty就是ByteBuf)
才能够发送到网络对端。編码和解码功能是NIO框架的有机租成部分，无论是由业务定制扩展实
现，还是NIO框茉内I编解码能力，该功能是必不可少的。
为了降低用户的开发难度，Netty对常用的功能和API做了装饰，以屏蔽底层的实现细节。编解
码功能的定制，对于熟悉Netty底层实现的开发者而言，直接基于ChannelHandler扩展开发，
难度并不是很大，但是对于大多数初学者或不愿意去了解底层实现细节的用户.需要提供给他
们更简单的类库和API，而不是ChannelHandler
Netty在这方面做得非常出色，针对編解码功能，它既提供了通用的編解码框架供用户扩展，又
提供了常用的编解码类库供用户直接使用。在保证定制扩展性的基础之上，尽景降低用户的开发
工作量和开发门槛，提升开发效率。Netty预置的编解码功能列表如下：base64、Protobuf、spdy等。
3.5.Netty粘包和拆包解决方案
Netty提供了多个解码器，可以进行分包的操作，分别是：
* LineBasedFrameDecoder
* DelimiterBasedFrameDecoder（添加特殊分隔符报文来分包）
* FixedLengthFrameDecoder（使用定长的报文来分包）
* LengthFieldBasedFrameDecoder
LineBasedFrameDecoder解码器
LineBasedFrameDecoder是回车换行解码器，如果用户发送的消息以回车换行符作为消息结束的标识，则可以直接使用Netty的LineBasedFrameDecoder对消息进行解码，只需要在初始化Netty服务端或者客户端时将LineBasedFrameDecoder正确的添加到ChannelPipeline中即可，不需要自己重新实现一套换行解码器。
DelimiterBasedFrameDecoder解码器
DelimiterBasedFrameDecoder是分隔符解码器，用户可以指定消息结束的分隔符，它可以自动完成以分隔符作为码流结束标识的消息的解码。回车换行解码器实际上是一种特殊的DelimiterBasedFrameDecoder解码器。
FixedLengthFrameDecoder解码器
FixedLengthFrameDecoder是固定长度解码器，它能够按照指定的长度对消息进行自动解码，开发者不需要考虑TCP的粘包/拆包等问题，非常实用。
对于定长消息，如果消息实际长度小于定长，则往往会进行补位操作，它在一定程度上导致了空间和资源的浪费。但是它的优点也是非常明显的，编解码比较简单，因此在实际项目中仍然有一定的应用场景。
LengthFieldBasedFrameDecoder解码器
大多数的协议（私有或者公有），协议头中会携带长度字段，用于标识消息体或者整包消息的长度，例如SMPP、HTTP协议等。由于基于长度解码需求的通用性，以及为了降低用户的协议开发难度，Netty提供了LengthFieldBasedFrameDecoder，自动屏蔽TCP底层的拆包和粘包问题，只需要传入正确的参数，即可轻松解决“读半包“问题。
扫一扫
204
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
