Arduino程序笔记(一) - 串口调试助手

前言

---

一直以来都在看各位大佬的文章，一直在学习，自己也想着能做一些有趣的程序项目发表一下，也是自己第一次来写文章，如果有写的不好的，或是大家没有理解的地方还请大家能提出来！

自己准备开始做物联网这一块，开发平台确定是用Arduino，要开始涉及几种通信协议，其中一种就是串口，问题来了，手上只有Arduino，杜邦线和支持串口的设备，但是没有USB-TTL（USB转串口）模块来调试怎么办，这里就是想着自己做一个Arduino程序来进行串口调试，可以用来代替USB转串口模块（暂时不可完全代替串口助手）。



准备材料

---

1. Arduino IDE（这里用的是1.8.5）Arduino官方软件下载地址
2. Arduino主控板（这里用的是Arduino Mega2560）
3. 杜邦线（当然也可以用面包线面包板来做实验）
4. 蓝牙模块（BLE_4.0）
5. Blinker（物联网调试手机软件）Android下载地址    IOS下载地址



串口指令

---

在此之前需要了解一下串口指令，已经会的朋友可以跳过这一步，有兴趣想学习的朋友可以参考一下这两篇，在这里感谢一下 iracer大大 和 jake_wolf大大的贡献。

Arduino - 串口操作函数与示例代码大全 by iracerr

Arduino串口的一些高级用法 by jake_wolf



接线

---

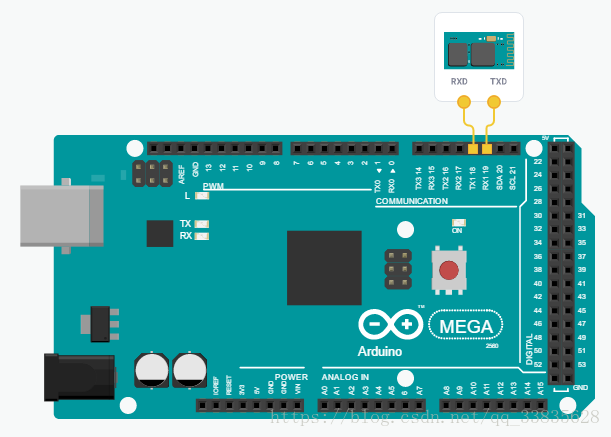

将主控板的RXD1对应接到串口模块的TXD，并把主控板的TXD1对应接到串口模块的RXD.。



Blinker

---

APP使用方法

进入APP后点击右上角<加号>，点击下拉栏选择<添加设备>，进入后点击DIY设备中的<Arduino>，进到Arduino接入向导后点击左下角的<蓝牙接入>，点击后软件开始搜索蓝牙设备，选择<对应的设备>进行添加，弹出“设备添加成功”后即可使用，点击空白栏中出现的<Arduino蓝牙设备>，点击右上角<编辑>后下面弹出滑动栏，滑到最右侧选择<调试>后点击右上角<锁定>。

调出这个调试框后我们就可以向已经连接到Arduino主控板的蓝牙模块进行调试了。



代码

---

注意：

串口助手发送（Blinker接收）：发送字符为偶位字符时，将会把字符进行十六进制到十进制的转换（串口设备不接收十六进制码，需要在这里转换成十进制）

串口助手接收（Blinker发送）：串口助手会将接收到的所有字符（ASCII十进制）转换成正常的字符（ASCII符号）来显示。例：接收字符：65 ——> 转换后：A 。此外一点要注意的就是Blinker发送的的格式有以下这几种，由于APP功能博主也不是很清楚，所以介绍会放到以后来讲。

1. "xx" —— 调试框
2. {"xx":"xx"} ——按键
3. {"xx":[xx]} ——颜色、摇杆
4. {"xx":xx} ——滑块

int DTS_val;
int DTS_return;
int DTS_return_1;
int DTS_return_2;
int ASCII_Extra;//额外内容
int line_count;//命令行计数
int line_state;
int ASCII_Control_Character;//控制字符
