如何在ModelsimSE中使用do文件仿真QuartusII IP核

本文结构

• 　　建立仿真库
• 　　例化IP核
• 　　显示例化模块
• 　　使用do文件进行仿真

　　在实际设计工作中我们会经常用到FPGA厂商已经封装好的模块，称之为IP核，而当我们进行仿真的时候，要向Modelsim提供我们使用的IP核的信息，即将仿真库添加到Modelsim的库文件当中去。在库文件添加完成之后，我们要从QuartusII中例化出模块的Verilog实现，然后生成tb文件，使用do文件进行编译后仿真。最后将这种操做进行工程化，减少仿真时鼠标的点击。

　　使用的工具:QuartusII 13＋Modelsim SE-64 10.4

1、建立仿真库

第一步： 新建文件夹，用来放置编译之后的库文件，创建一个文件夹分别放置lpm、altera_mf、altera_primitive、cyclone（器件）库。

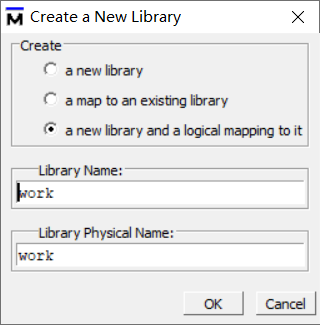

第二步： 建立库，以altera_mf库为例进行介绍。首先打开Modelsim，file -> New -> Library，弹出窗口。

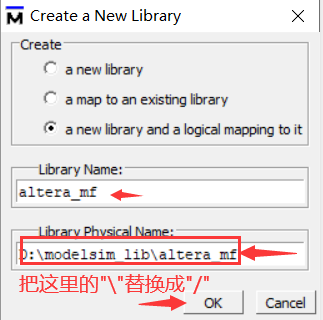

第三步： Create部分选择第三项，Library Name填写库名称“altera_mf”，Library Physical Name中填写我们第一步中新建库对应文件夹的存放路径（注意使用“/”，图中标出），如下图。

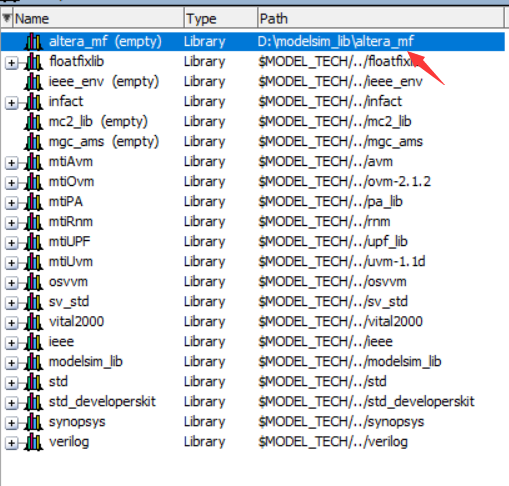

第四步： 现在可以看到新建的altera_mf库，不过现在是一个空的库。

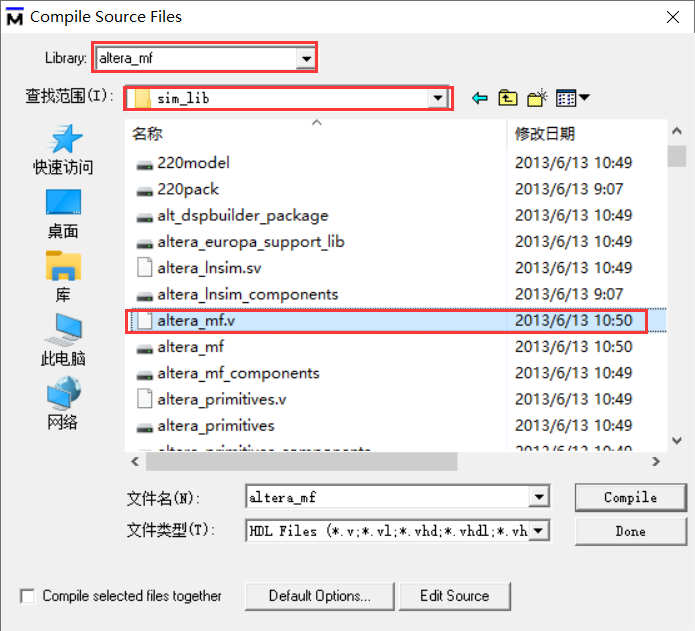

第五步： 选择菜单栏的 compile -> compile… ，弹出如下窗口。首先选择待编译的库文件，然后在QuartusII的安装目录下找到Altera IP核的编译文件altera_mf,安装路径为D:\quratusII13\quartus\eda\sim_lib，最后点击compile然后关闭，此时altera_mf中已经不是空的。

第六步：
