一.简介

VTP(VLAN中继协议/虚拟局域网干道协议 VLAN Trunking Protocol)，它是思科私有协议。在稍微大型一点的网络中，会有多个交换机，同时也会有多个VLAN，如果在每个交换机上分别把VLAN创建一遍，这会是一个工作量很大的任务。假设网络中有M个交换机，共划分了N个VLAN，则为了保证网络正常工作，需要在每个交换机上都创建N个VLAN，共M×N个VLAN，随着M和N的增大，这项任务将会枯燥而繁重。VTP协议可以帮助我们减少这些枯燥繁重的工作。管理员在网络中设置一个或者多个VTP Server，然后在Server上创建和修改VLAN，VTP协议会将这些修改通告其它交换机上，这些交换机更新VLAN信息(VLANID和VLAN Name)。VTP使得VLAN的管理自动化得多了。

二.原理

VTP Domain(VTP域)：
由需要共享相同VLAN信息的交换机组成，只有在同一个VTP域(即VTP域的名字相同)的交换机才能同步VLAN信息

1）Server(服务器模式)：在VTP服务器上能创建、修改和删除VLAN，同时这些信息会在Trunk链路上通告给域中的
其它交换机；VTP服务器收到其它交换机的VTP通告后会更改自己的VLAN信息，并进行转发。VTP服务器会把
VLAN信息保存在NVRAM(即flash:vlan.dat文件)中，就是重新启动交换机这些VLAN还会存在。默认情况下，
交换机是服务器模式。每个VTP域必须至少有1台服务器，当然也可以有多台。
2）Client(客户机模式)：在VTP客户机上不允许创建、修改和删除VLAN，但它会监听来自其它交换机的VTP通告并
更改自己的VLAN信息，接收到的VTP信息也会在Trunk链路上向其它交换机转发，因此这种交换机还能充当
VTP中继；VTP Client把VLAN信息保存在RAM中，交换机重启动后这些信息会丢失。
3）Transparent(透明模式)：的交换机不完全参与VTP。可以在这种模式的交换机上创建、修改和删除VLAN，但是
这些VLAN信息并不会通告给其它交换机，它也不接受其它交换机的VTP通告而更新自己的VLAN信息。然而，
它会通过Trunk链路转发收到的VTP通告从而充当了VTP中继的绝色，因此完全可以把该交换机看成是透明
的。VTP Transparent仅会把本交换机上的VLAN信息保存在NVRAM中。

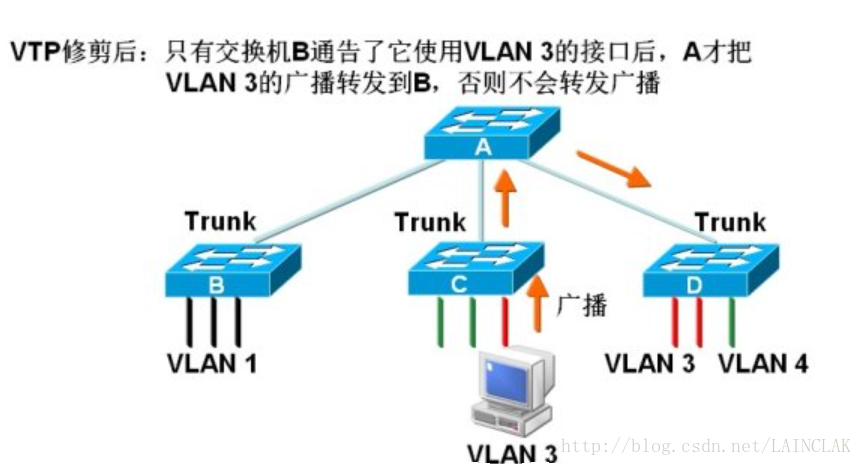

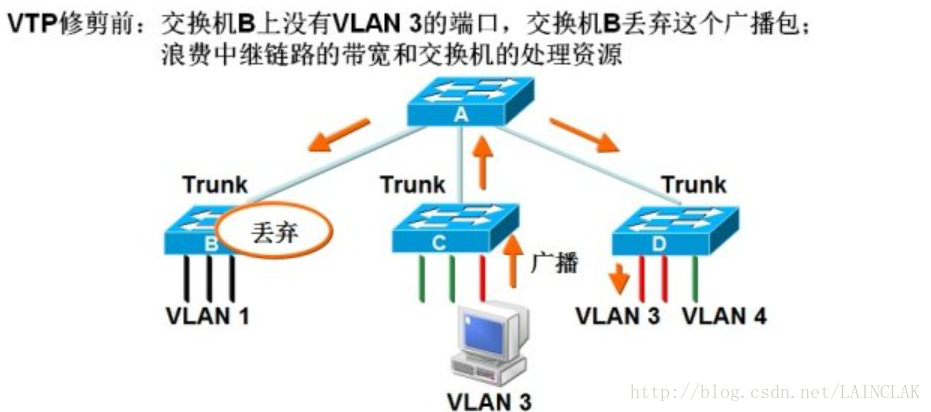

VTP修剪
VTP修剪功能会自动计算哪些链路应该修剪哪些VLAN的数据包，管理员只需要启用该功能即可。

基础配置

sw1(config)#vtp mode server        //配置VTP为Server模式，默认即为Server
sw1(config)#vtp domain VTP-Test        //配置VTP域名，默认为空
sw1(config)#vtp password cisco        //配置VTP密码
sw1(config)#vtp version 2        //配置VTP版本，只需在Server上配置
sw1(config)#vtp pruning        //启用VTP修剪，只需在Server上配置
sw1#show vtp status         //查看VTP域的状态
sw1#show vtp password        //查看VTP的密码
sw1#show vtp counters        //查看VTP的统计
