初次使用spi接口读写sd卡，在初始化阶段一直过不去，经过几天的借鉴、分析、学习终于靠移植原子哥的代码成功，借助逻辑分析仪找出了自己一直初始化不成功的原因，分享出来，供大家参考使用，新手摸石头过河，多有不足，还请斧正！！

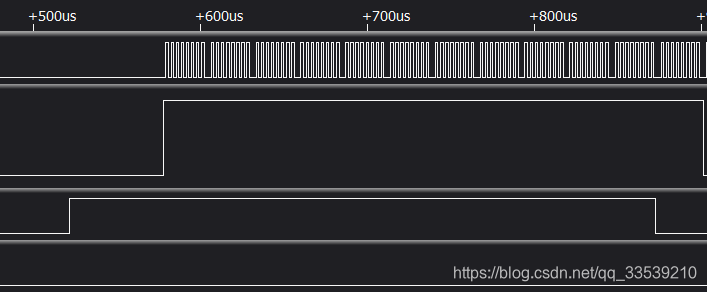

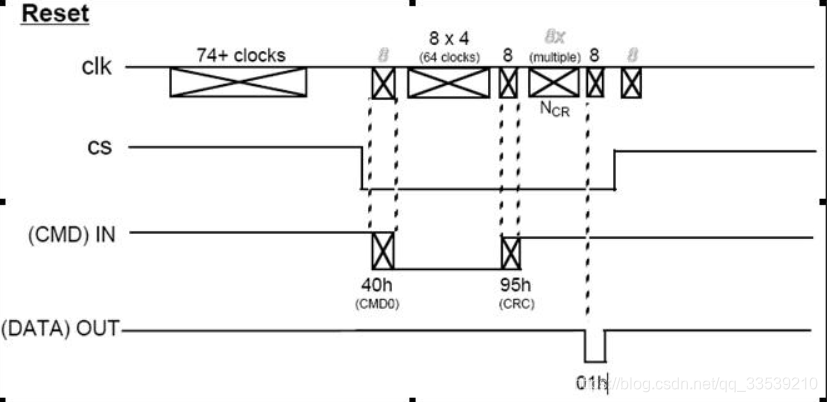

先上时许图第一张图是逻辑分析仪抓的运行图，第二张图是手册里的时许图。

下面是初始化阶段的代码（代码是原子哥的开发板例程）（下图）

u8 SD_Init(void)
{
    u8 r1;
    u16 retry;
    u8 buf[4];
	u16 i;

	SD_SPI_Init();
 	SD_SPI_SpeedLow();
 	for(i=0;i<10;i++)SD_SPI_ReadWriteByte(0XFF);
	retry=20;
	do
	{
		r1=SD_SendCmd(CMD0,0,0x95);
	}while((r1!=0X01) && retry--);
 	SD_Type=0;
	if(r1==0X01)
	{
		if(SD_SendCmd(CMD8,0x1AA,0x87)==1)//SD V2.0
		{
			for(i=0;i<4;i++)buf[i
