本文详细介绍了RK3588平台以太网接口中的SGMII和RGMII，讨论了MAC与PHY的连接，以及它们在OSI模型中的位置。在物理层，MAC与PHY通过MDIO接口交互，而RGMII和SGMII作为传输方式，各自有其特点，如RGMII在时钟的上升沿和下降沿采样数据，SGMII则采用DDR模式实现高效数据传输。

请添加图片描述

文章目录

沉淀、分享、成长，让自己和他人都能有所收获！😄

一、MAC 与 PHY的连接

从硬件的角度看，以太网接口电路主要由MAC控制器和物理层PHY芯片两部分组成。

  • 以太网卡中数据链路层的芯片一般简称之为MAC控制器（Media Access Control）
  • 物理层的芯片我们简称之为PHY（Physical）

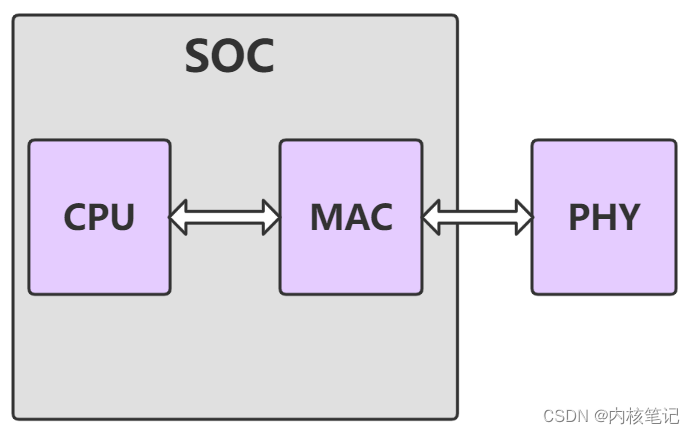

在这里插入图片描述

MAC与PHY间的控制接口为MDIO（Management Data Input/Output），用于读写每个PHY的控制寄存器和状态寄存器，以达到控制PHY行为和监控PHY状态的目的。其有两根线，分别为双向的MDIO和单向的MDC。

双向MDIO为数据输入/输出管脚；单向MDC为管理数据时钟，最高可达6.5 MHz。

二、MAC 与 PHY 在OSI 中位置

Linux实现的是链路层、网络层和传输层这三层。

在Linux内核实现中
