华为灵活QinQ技术

华为灵活QinQ
灵活QinQ是对QinQ的一种更灵活的实现，又叫VLAN Stacking或QinQ Stacking。它是基于接口与VLAN相结合的方式实现的。除了能实现所有基本QinQ的功能外，对于同一个接口接收的报文还可以根据不同的VLAN做不同的动作，可以实现以下功能：
基于VLAN ID的灵活QinQ：为具有不同内层VLAN ID的报文添加不同的外层VLAN Tag。
基于802.1p优先级的灵活QinQ：根据报文的原有内层VLAN的802.1p优先级添加不同的外层VLAN Tag。
基于流策略的灵活QinQ：根据QoS策略添加不同的外层VLAN Tag。基于流策略的灵活QinQ能够针对业务类型提供差别服务。
灵活QinQ功能是对基本QinQ功能的扩展，它比基本QinQ的功能更灵活。二者之间的主要区别是：

基本QinQ：对进入二层QinQ接口的所有帧都加上相同的外层Tag。

灵活QinQ：对进入二层QinQ接口的帧，可以根据不同的内层Tag而加上不同的外层Tag，对于用户VLAN的划分更加细致。

如图1所示的网络中，企业的部门1有多个办公地，部门2也有多个办公地。

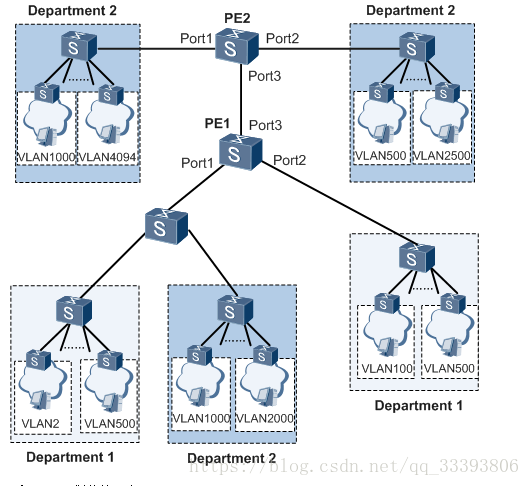

图1 配置二层灵活QinQ典型组网图

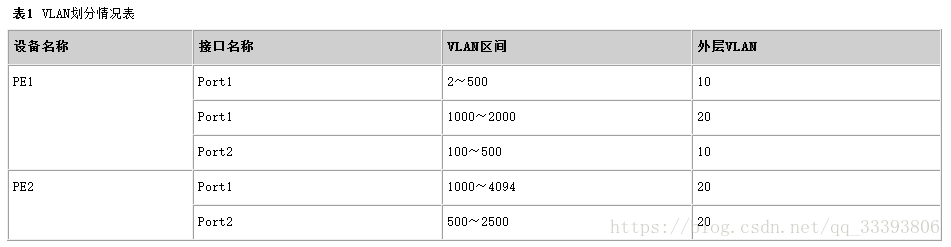

表1 VLAN划分情况表 设备名称

部门1的网络中使用VLAN 2～VLAN 500。

部门2的网络中使用VLAN 500～VLAN 4094。

PE1的Port1接口同时收到两个部门不同VLAN的报文。

在PE1和PE2上通过如下思路配置二层灵活QinQ功能，使得每个部门的各个办公地网络可以互通，但两个部门之间不能互通。

对于进入PE1和PE2不同接口的报文的外层VLAN规划如表1所示：

PE1和PE2的接口Port3允许VLAN 20的报文通过。

**配置灵活QinQ功能的当前接口类型必须为Hybrid，且灵活QinQ功能只在当前接口的入方向生效。
灵活QinQ叠加后的外层VLAN必须存在。
接口配置VLAN Stacking功能后在发送帧时，若需要剥掉外层Tag，该接口要以Untagged方式加入叠加后的stack-vlan；若不需要剥掉外层Tag，该接口要以Tagged方式加入叠加后的stack-vlan。
设备只根据外层VLAN Tag转发报文，并根据报文的外层VLAN tag进行MAC地址学习**
