笔记——— 用单片机控制LCD输出内容

前天在上课的时候，老师讲了用单片机来操控LCD来显示我们要显示的内容。
想了想，毕设还是要用到的，就将笔记写到这里来，之后可以用到。

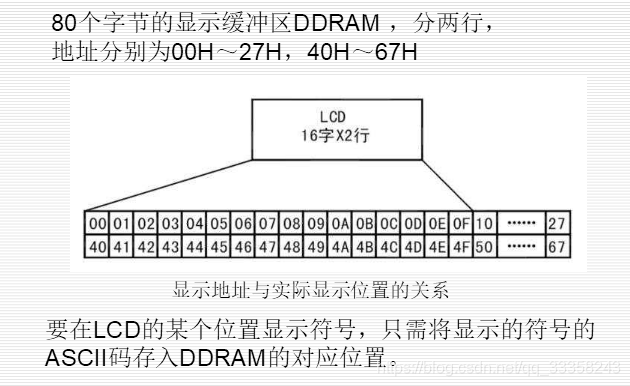

显示内容的存储位置
只有两条斜线框起来的地方才会在LCD上面输出。

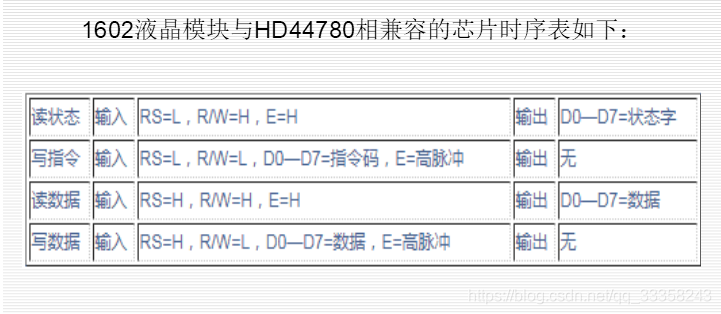

芯片时序表

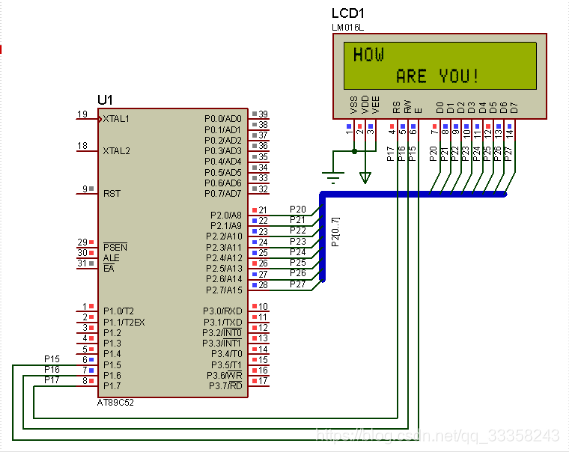

连接图
接下来就进入代码了。

这里面最重要的是明白RS RW E这三个控制端口的作用

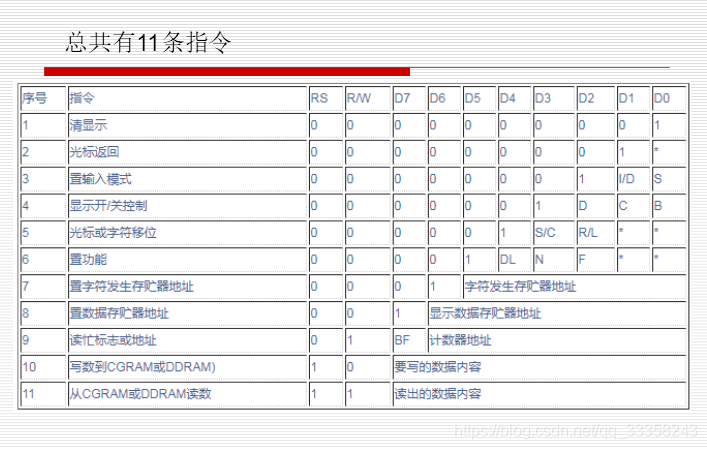

明白了之后就简单多了，看指令敲指令就完成了

上课的时候老师就讲了用wc51ddr()，这个函数，一个一个写来输出，觉得有点麻烦。
于是用数组想在main()里面循环，又觉得要输出多行多段的内容也是很麻烦，就用函数封装起来使用。

#include<reg51.h>
#define uchar unsigned char
sbit RS=P1^7;
sbit  RW=P1^6;
sbit  E=P1^5;
void  init();
void  wc51r(uchar  i);
void  wc51ddr(uchar  i);
void  fbusy
