局部图像描述子

1. Harris角点检测

1.1模型的目的

该角点检测模型主要是对窗口移动过程中像素的变化进行分析，如果窗口向任意方向移动都有很大的变化，则说明找到了角点。

1.2数学表达式

$$E(u,v)=\sum _{x,y}w(x,y)[I(x+u,y+v)-I(x,y){]}^2$$

其中$w(x,y)$是感兴趣区域，也就是窗口函数。该窗口用于对像素的变化进行统计。$E(u,v)$表示窗口移动下得到的像素变化值。
$$I(x+u,y+v)-I(x,y)=u{I}_x+v{I}_y$$

$$E(u,v)=\sum _{x,y}w(x,y)[u{I}_x+v{I}_y{]}^2$$

$$[u{I}_x+v{I}_y{]}^2=\left[\begin{array}{cc}u& v\end{array}\right]\left[\begin{array}{cc}{I}_x^2& I_x{I}_y\\ I_x{I}_y& I_y^2\end{array}\right]\left[\begin{array}{c}u\\ v\end{array}\right]$$

$$E(u,v)=\left[\begin{array}{cc}u& v\end{array}\right]\left[\begin{array}{c}M\end{array}\right]\left[\begin{array}{c}u\\ v\end{array}\right]$$

可以发现上式就是二次函数，$M$为特征矩阵。也是一个椭圆的表达式。
${\lambda }_1,{\lambda }_2$是$M$的特征向量，表示在矩阵上表示为长短轴的大小。矩阵的其他部分决定了椭圆的旋转角度。

1.3公式的意义

$$M=\left[\begin{array}{cc}{I}_x^2& I_x{I}_y\\ I_x{I}_y& I_y^2\end{array}\right]$$

根据分析，$I_x^2$和$I_y^2$是图像在$X,Y$方向上的梯度大小，也决定了椭圆在长轴和短轴的大小。Harris角点检测通过对窗口内每个像素的$x$方向和$y$方向梯度进行统计分析得到结果。

• 对每一个像素点来说，都存在上述的结果。也可以明显的发现像下的角点，他的$I_x$和$I_y$都很大。

• 对整个窗口，如果整体呈现出来的结果和上述相似，也可以看做是角点了。

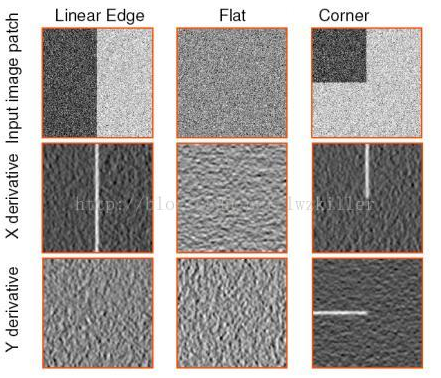

例如下面窗口。（参考博客：https://www.cnblogs.com/jiahenhe2/p/7930802.html）

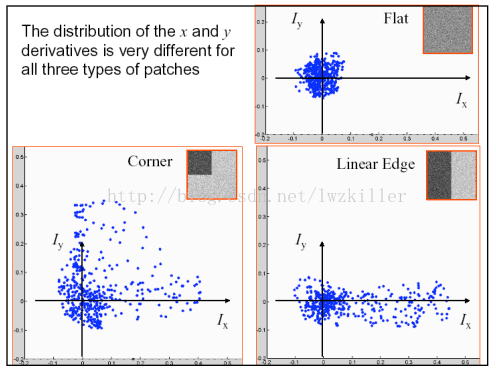

他们的梯度分布情况为：

可以明显看到窗口中，如果存在竖着的分割线，那么他在$x$方向上存在一个极大的分割梯度。其他同理。

在进行特征值分析，需要将窗口内所有的像素点进行考虑。并拟合得到结果。

• 如果${\lambda }_1$和${\lambda }_2$是很大的正数，则表示为该点为角点

• ${\lambda }_1$很大，${\lambda }_2\approx 0$则表示存在一个大边，区域内的平均$M_I$特征值不会变化太大

• ${\lambda }_1\approx {\lambda }_2\approx 0$则表示区域为空

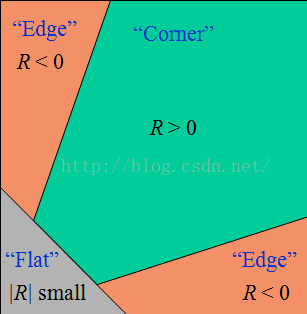

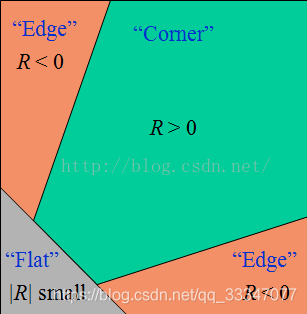

1.4度量角点响应

$$R=detM-k(traceM{)}^2$$

$$detM={\lambda }_1{\lambda }_2$$

$$traceM={\lambda }_1+{\lambda }_2$$

$k$是常量，取值为$0.04-0.06$，参数仅仅是调节形状。

为了去除加权常数$k$，通常使用商数作为指示器：
$$\frac{det(M_I)}{trace(M_I{)}^2}$$

1.5 Harris计算流程

1. 高斯函数的导数对原始图像进行卷积，得到图像在水平和垂直方向的导数$I_x$和$I_y$
2. 计算梯度的外积$(I_x^2,I_y^2,I_x{I}_y)$
3. 使用高斯函数对上述图像进行卷积滤波
4. 计算角点的相应函数R值
5. 计算的角点图像进行局部极大值抑制

1.6 python函数实现

from scipy.ndimage import filters
def compute_harris_response(im, sigma=3):
    # 计算导数
    imx = zeros(im.shape)
    filters.gaussian_filter(im, (sigma, sigma), (0, 1), imx)
    imy = zeros(im.shape)
    filters.gaussian_filter(im, (sigma, sigma), (1, 0), imy)
    # 计算Harris矩阵的分量
    Wxx = filters.gaussian_filter(imx*imx, sigma)
    Wxy = filters.gaussian_filter(imx*imy, sigma)
    Wyy = filters.gaussian_filter(imy*imy, sigma)
    # 计算特征值和迹
    Wdet = Wxx*Wxx-Wxy**2
    Wtr = Wxx + Wyy

    return Wdet/Wtr

上述得到的是整个窗口得到一个响应图像。选取像素值高于阈值的点，加上角点之间间隔必须大于设定的最小距离的限制。

• 获取所有候选像素点，以角点响应值递减排序
• 删除距离已标记为角点位置过近的区域点

def get_harris_point(harrisim, min_dist=10, threshold=0.1):
    # 高于阈值的像素点
    corner_threshold = harrisim.max()*threshold
    harrisim_t = (harrisim > corner_threshold) * 1
    coords = array(harrisim_t.nonzero()).T
    cadidate_values = [harrisim[c[0],[c[1]]] for c in coords]
    #按照候选点排序
    index = argsort(candidate_values)
    allowed_locations = zeros(harrsim.shape)
    allowed_locations[min_dist:-min_dist, min_dist:-mindist] = 1
    # 按照min_distance原则，选择最佳harris点
    filtered_coords = []
    for i in index:
        if allowed_locations[coords[i, 0], coords[i, 1]] == 1:
            filtered_coords.append(coords[i])
            allowed_locations[(coords[i, 0] - min_dist):(coords[i,0] + min_dist),
                             (coords[i, 1] - min_dist):(coords[i, 1]+min_dist)]=0
    return filtered_coords
