STM32CubeMX配置W25Q128

一、W25Q128简介

W25Q128是华邦公司推出的一款SPI接口的NOR Flash芯片，其存储空间为128Mbit，相当于16M字节。W25Q128V芯片是串行闪存，可以通过标准/两线/四线SPI控制。

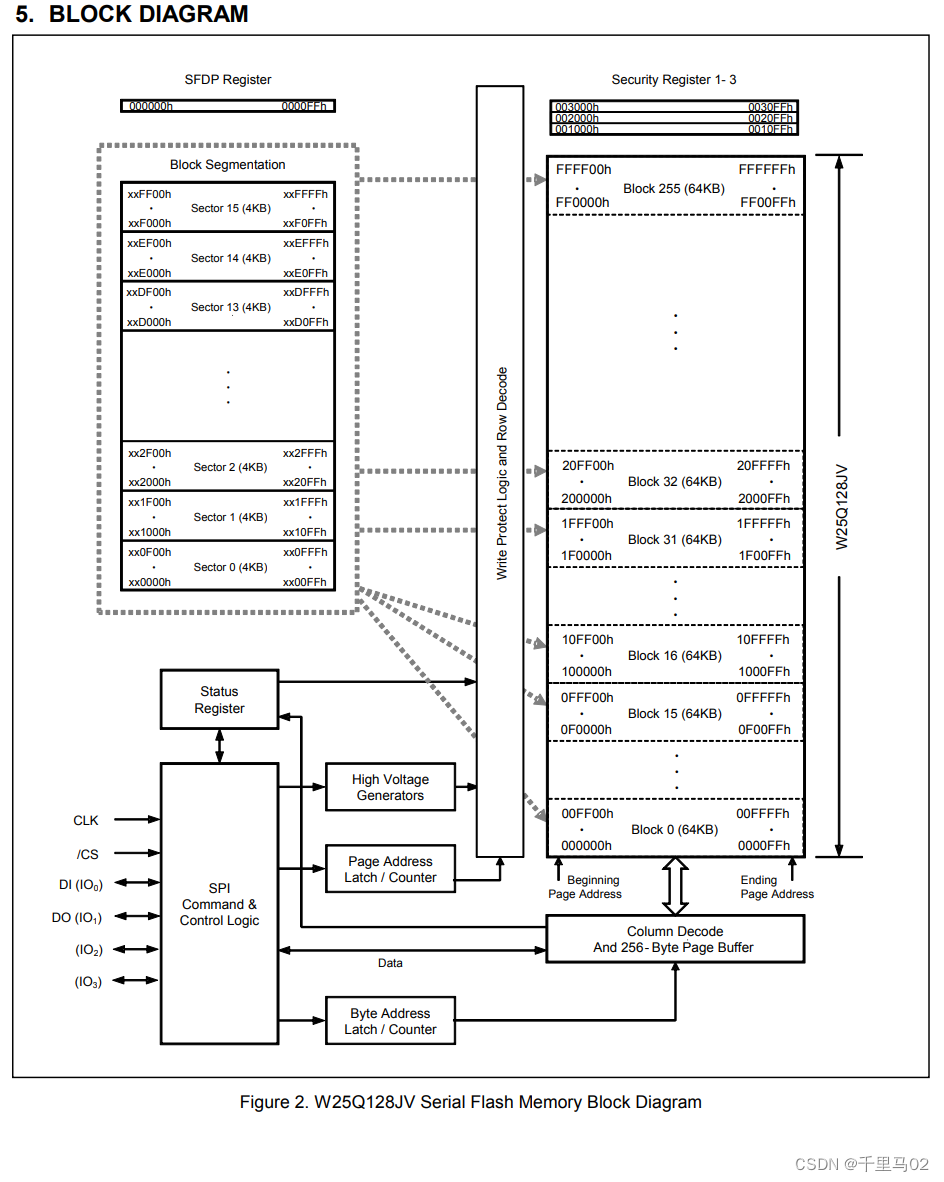

W25Q128JV阵列被组织成65536个可编程页面，每个页面256字节。一次最多可编程256个字节。页面可以按16组（4KB扇区擦除）、128组（32KB块擦除）、256组（64KB块擦除或整个芯片（芯片擦除）擦除。W25Q128JV分别具有4096个可擦除扇区和256个可擦除块。4KB扇区允许在需要小数据和参数存储的应用中具有更大的灵活性。

SW25Q128支持三种SPI通信模式：标准SPI，Dual SPI，Quad SPI。速度依次增加，每种模式所用到的通信时序也不一样，目前使用的是标准SPI。

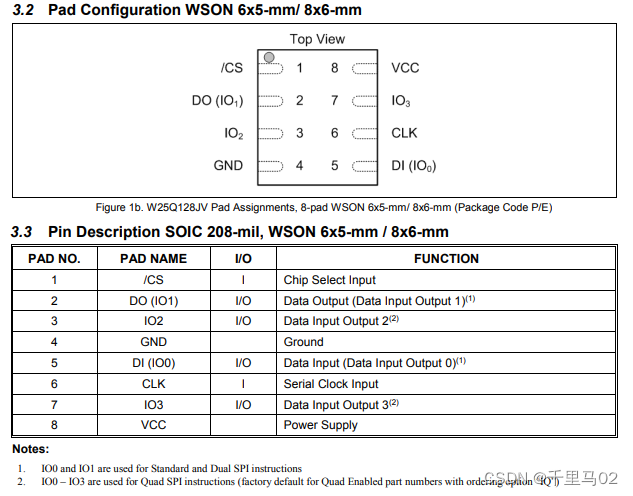

更多参数可参考芯片手册

二、CubeMX配置

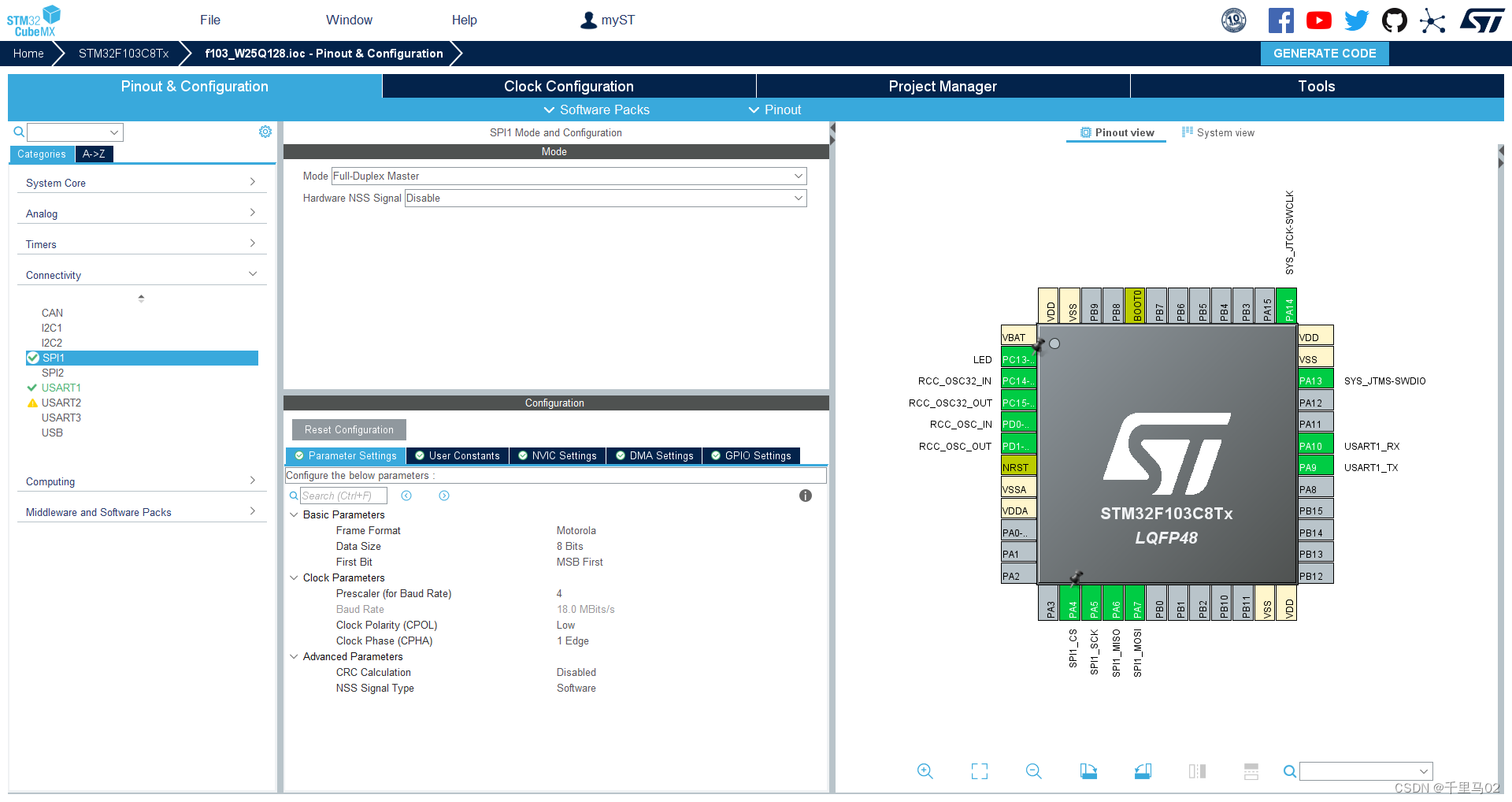

直接给出SPI的配置，选芯片、时钟、调试等基础配置不会的可以参考我的其他文章。

SPI工作模式选择模式0或者3，即在CubeMX中选择Low+1Edge或High+2Edge。写入时钟最大133M，读取时钟最大50M，这里我们把时钟控制在50M以内，本次使用的是STM32F103C8t6，Prescaler需选为4或更大的数。

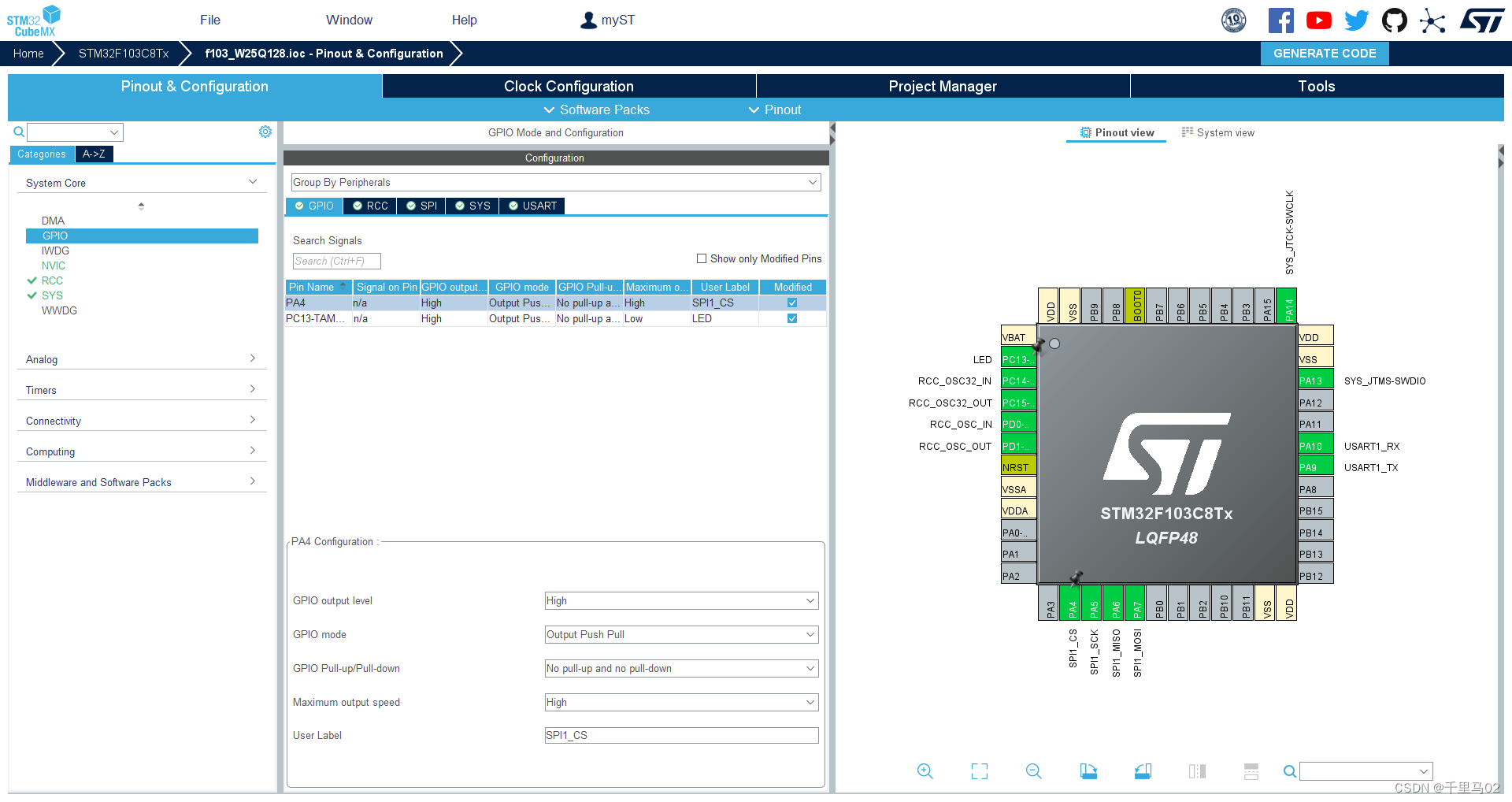

使用任意GPIO口最为软件片选引脚

三、程序编写

文章绑定了工程文件，免费下载！
