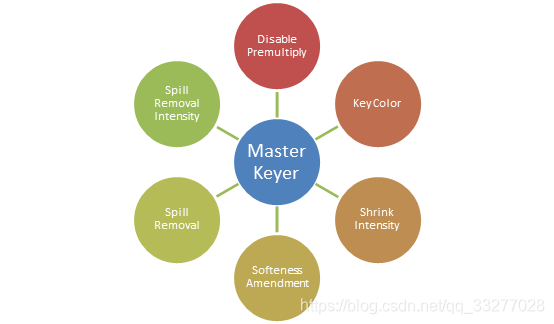

标号	名字	解释	类型	最大	最小	默认
01	Master Keyer	代表抠像
02	Disable Premultiply	禁用预乘	BOOL			false
03	Key Color	靶色	COLOR			0,0,0
04	Shrink Intensity	收缩边界强度	FLOAT	1.0	0.0	0.0
05	Softeness Amendment	柔软度修正	FLOAT	1.0	-1.0	0.0
06	Spill Removal	溢色去除	BOOL			false
07	Spill Removal Intensity	溢色去除强度	FLOAT	1.0	0.0	0.25

特别说明：在表格中，最大值与最小值是相对的，小的代表弱化，大的代表增强。

15.4、类与函数

在本部分中，用到NvsColor和RectF类，对于特效编程其它类，参考前面相关文档。

15.4.1、NvsColor类

美摄SDK封装的颜色类，是对r(红色)，g(绿色)，b(蓝色)以及a(透明度)的封装。

Public 成员函数

NvsColor (float r, float g, float b, float a)

Public 属性

float r 红色

float g 绿色

float b 蓝色

float a 透明度

SDK中，NvsColor类属性r,g,b,a取值范围是[0,1]，而非[0,255]。

构造及析构函数说明：

不带参数构造函数：

NvsColor()

带参数构造函数：

NvsColor

(

float r,

float g,

float b,

float a

)

15.4.2、相关函数

相同名字的函数参考前面文档。本文档仅列出前面没有讲述过的函数。

15.4.2.1、getCaptureVideoFxByIndex

获取采集视频特效。

原型：

NvsCaptureVideoFx NvsStreamingContext.getCaptureVideoFxByIndex(int captureVideoFxIndex)

参数：

captureVideoFxIndex 视频特效索引

返回视频特效对象

15.4.2.2、setColorVal()

给相关特效设置参数值。

原型：

void com.meicam.sdk.NvsFx.setColorVal(String fxParam,NvsColor val)

设置特效颜色值参数值

参数：

fxParam 特效的颜色参数的类型。请参见PARAM_TYPE_COLOR

val NvsColor自定义颜色对象

15.4.2.3、sampleColorFromCapturedVideoFrame

采集区域颜色值。

原型：

NvsColor com.meicam.sdk.NvsStreamingContext.sampleColorFromCapturedVideoFrame(RectF sampleRect)

对采集设备的视频帧内容进行采样

参数：

sampleRect：采样的矩形区域，坐标为实时预览窗口的自身坐标系

返回值为采样的颜色值，该颜色值是采样的矩形区域内所有像素颜色的平均值

15.5、开发内容

15.5.1、开发准备

开发者首先申请摄像头权限，创建流媒体上下文（Streaming Context）对象，流媒体窗口显示NvsLiveWindow对象，并进行预览。

对象声明

private NvsLiveWindow m_liveWindow;

public NvsStreamingContext m_streamingContext;

String licensePath = "assets:/meishesdk.lic";

对象定义

m_streamingContext = NvsStreamingContext.init(getApplicationContext(), licensePath, NvsStreamingContext.STREAMING_CONTEXT_FLAG_SUPPORT_4K_EDIT);

m_liveWindow = (NvsLiveWindow) findViewById(R.id.liveWindow);

m_streamingContext.connectCapturePreviewWithLiveWindow(m_liveWindow);

15.5.2、画面颜色采样

从点击位置采集背景画面的颜色值。封装为成员函数

矩形区域定位算法比较简单，不做讲述。

private NvsColor getColorFromLiveWindow(MotionEvent event) {

//矩形位置定位

    int sampleWidth = 20;
    int sampleHeight = 20;
    RectF sampleRect = new RectF();
    sampleRect.left = (int) (event.getX() - sampleWidth / 2);
    if (sampleRect.left < 0) {
        sampleRect.left = 0;
    } else if (sampleRect.left + sampleWidth > m_liveWindow.getWidth()) {
        sampleRect.left = m_liveWindow.getWidth() - sampleWidth;
    }

    sampleRect.top = (int) (event.getY() - sampleHeight / 2);
    if (sampleRect.top < 0) {
        sampleRect.top = 0;
    } else if (sampleRect.top + sampleHeight > m_liveWindow.getHeight()) {
        sampleRect.top = m_liveWindow.getHeight() - sampleHeight;
    }
    sampleRect.right = sampleRect.left + sampleWidth;
    sampleRect.bottom = sampleRect.top + sampleHeight;

//采集位置颜色，并返回

return m_streamingContext.sampleColorFromCapturedVideoFrame(sampleRect);

}

15.5.3、事件处理

抠像的参数ID

private final String NAME = "Master Keyer";

m_liveWindow.setOnTouchListener(new View.OnTouchListener() {
@Override
public boolean onTouch(View v, MotionEvent event) {

//判断是否添加过抠像特技，如果没有添加，则添加.不要重复添加。

        if (!isContainCaptureVideoFxByName(NAME)) {
            appendBuiltinCaptureVideoFx();
        }

//调用上面函数

        NvsColor sampledColor = getColorFromLiveWindow(event);
        /*
         * 将吸取下来的背景画面颜色值设置给抠像特技
         * Set the extracted background color value to the keying effect
         * */

//判断是否有特效对象

        NvsCaptureVideoFx keyerFx = m_streamingContext.getCaptureVideoFxByIndex(0);
        if (keyerFx == null) {
            return false;
        }

//设置抠像颜色

        keyerFx.setColorVal("Key Color", sampledColor);
        return true;
    }
});

15.5.4、抠像特效设置

private final String NAME = "Master Keyer";

//生成抠像对象

NvsCaptureVideoFx keyerFx = m_streamingContext.appendBuiltinCaptureVideoFx(NAME);

//对抠像对象进行技术处理

if (keyerFx != null) {
        /*
         * 开启溢色去除
         * Turn on overflow color removal
         * */
        keyerFx.setBooleanVal("Spill Removal", true);
        /*
         * 将溢色去除强度设置为最低
         * Set the overflow color removal intensity to minimum
         * */
        keyerFx.setFloatVal("Spill Removal Intensity", 0);
        /*
         * 设置收缩边界强度
         * Set shrink border strength
         * */
        keyerFx.setFloatVal("Shrink Intensity", 0.4);
    }

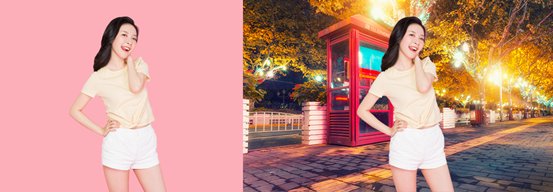

15.5.5、运行效果
