【学习笔记】网络设备（华为交换机）基础知识 19 —— 以太网端口组相关知识

总结：学习华为交换机端口组相关配置：含端口组的简介、作用、分类（包含临时端口组和永久端口组）；含临时端口组（interface range）、永久端口组（port-group）、删除永久端口组（undo port-group）、端口组配置检查（display port-group all）相关命令；含临时端口组、永久端口组、删除端口组相关配置实例

一、端口组的概念

1、端口组的简介

端口组：多个端口的集合

2、端口组的作用

端口组的作用：配置端口组功能，可快速完成多个接口批量配置，减少重复配置工作

3、端口组的分类

端口组的分类：分为 临时端口组 和 永久端口组

3.1 临时端口组

临时端口组：用于临时批量下发配置命令到指定的多个接口；一旦退出端口组视图，该临时端口组将被系统自动删除

3.2 永久端口组

永久端口组：用于多次批量下发配置命令到指定的多个接口；即使退出端口组视图后，该端口组及对应的端口成员仍然存在

二、配置命令

1、配置临时端口组

1.1 port-group group-member

命令：port-group group-member ##创建一个临时端口组，并将指定的以太网接口添加到临时端口组中

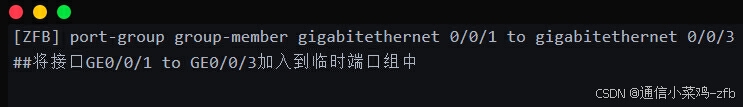

[ZFB] port-group group-member gigabitethernet 0/0/1 to gigabitethernet 0/0/3
##将接口GE0/0/1 to GE0/0/3加入到临时端口组中

1.2 interface range

命令：interface range ##创建一个临时端口组，并将指定的接口添加到临时端口组中

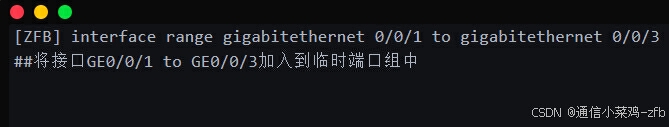

[ZFB] interface range gigabitethernet 0/0/1 to gigabitethernet 0/0/3
##将接口GE0/0/1 to GE0/0/3加入到临时端口组中

2、配置永久端口组

2.1 port-group

命令：port-group ##创建永久端口组

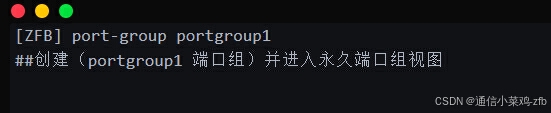

[ZFB] port-group portgroup1  ##创建（portgroup1 端口组）并进入永久端口组视图

2.2 group-member

命令：group-member ##将指定的以太网接口添加到指定永久端口组中

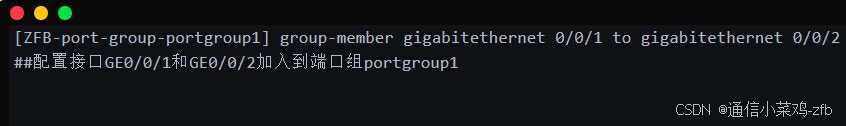

[ZFB-port-group-portgroup1] group-member gigabitethernet 0/0/1 to gigabitethernet 0/0/2
##配置接口GE0/0/1和GE0/0/2加入到端口组portgroup1

3、删除永久端口组

3.1 undo port-group

命令：undo port-group ##删除永久端口组

[ZFB] undo port-group portgroup1		##删除永久端口组portgroup1

4、端口组配置检查

4.1 display port-group all

命令：display port-group all ##查看永久端口组的成员接口信息

<ZFB> display port-group all  	##查看永久端口组的成员接口信息
Portgroup: 1
GigabitEthernet0/0/1
GigabitEthernet0/0/2
GigabitEthernet0/0/3

三、配置实例

1、临时端口组配置实例

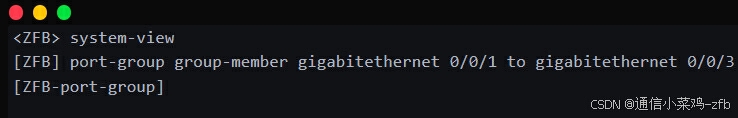

1.1 配置接口GE0/0/1 至 GE0/0/3加入到临时端口组中

<ZFB> system-view
[ZFB] port-group group-member gigabitethernet 0/0/1 to gigabitethernet 0/0/3
[ZFB-port-group]

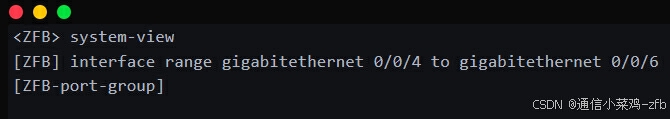

1.2 配置接口GE0/0/4 至 GE0/0/6加入到临时端口组中

<ZFB> system-view
[ZFB] interface range gigabitethernet 0/0/4 to gigabitethernet 0/0/6
[ZFB-port-group]

2、 永久端口组配置实例

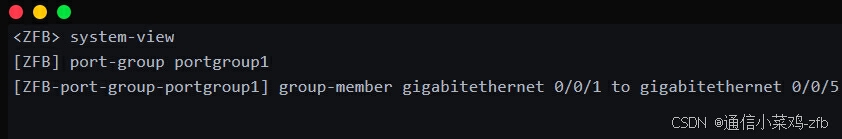

2.1 配置接口GE0/0/1 至 GE0/0/5加入到端口组portgroup1

<ZFB> system-view
[ZFB] port-group portgroup1
[ZFB-port-group-portgroup1] group-member gigabitethernet 0/0/1 to gigabitethernet 0/0/5

3、删除永久端口组

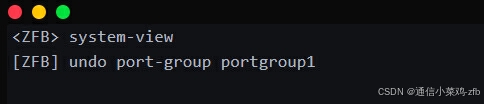

3.1 删除永久端口组portgroup1

<ZFB> system-view
[ZFB] undo port-group portgroup1

四、说明

个人笔记，仅供参考
