C# NI VISA 虚拟仪表编程实例

美国国家仪器(NI) 提供了仪表远程控制的解决方案，通过C#，你可以快速的实现仪表的远程的控制；
下面介绍如何操作：

下载和安装驱动

进入NI 官网，点击Support，根据设备类型选择下载，如果不是GBIP接口的仪表，可以像我一样，选择NI-VISA 。
下载后，一路点击下一步安装，安装选项一定要包含如下.NET选项项：

https://www.ni.com/en-us.html

编程方法

1. 查看编程手册
   点击>开始>程序> National Instruments >NI-VISA Documenttion

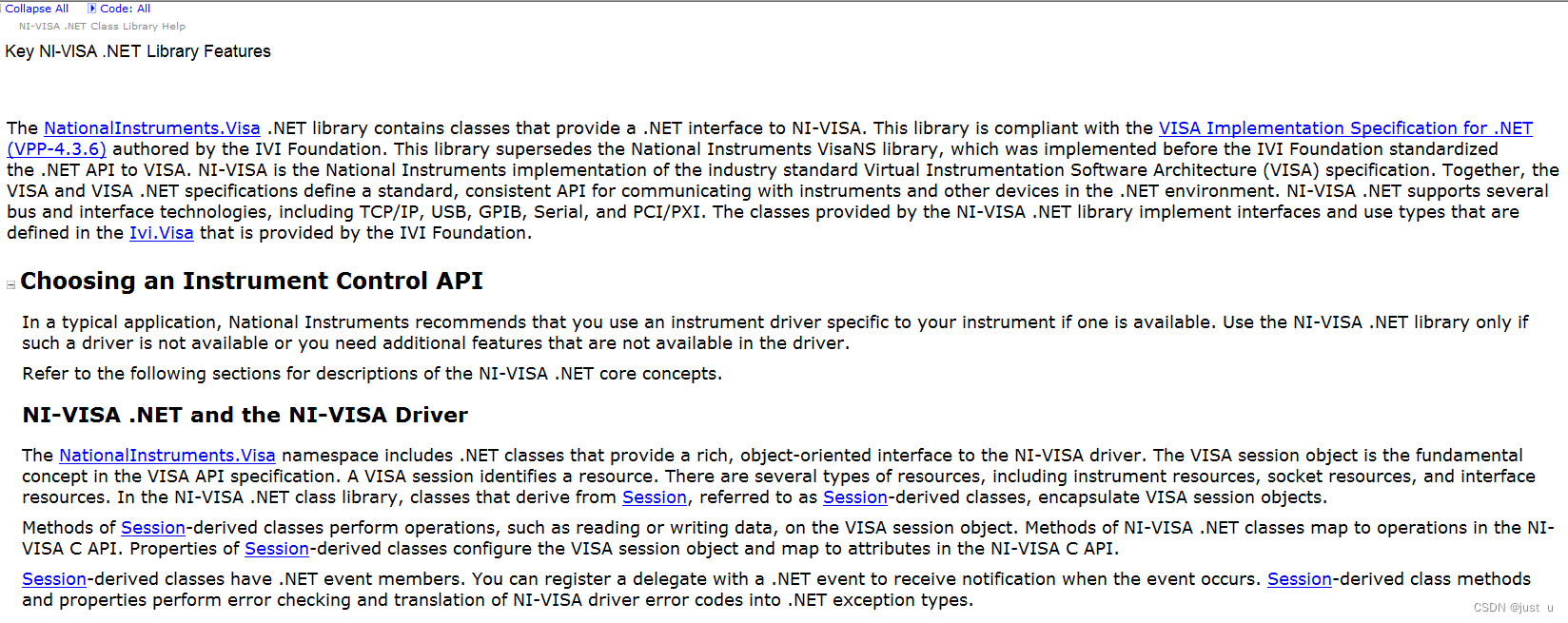

   找到 NI-VISA .NET 21.5 Help ,看完 Key NI-VISA .NET Library Features 那节 ；你就可以知道如何编程了.如下翻译部分重点：

• NI -VISA.NET 库 是用来替代NI的 VisaNS 的库（VisaNS 库是在 IVI 标准化之前实现的）.
• VISA and VISA .NET 协议定义了标准的，一致的与仪表通信的API 接口
• VISA .NET 支持几好几种总线技术和接口技术（TCP/IP, USB, GPIB, Serial, and PCI/PXI）
• NI-VISA .NET library 实现 Ivi.Visa 接口，并使用其中定义的数据类型
• Session 对象 是 VISA API 中的基本概念， 一个 VISA session 代表一个资源对象；
  这里的资源对象可以是好几种类型，
  如 instrument resources ，socket resources，interface resources**
• Session的子类 ，封装了 session 资源，Session子类的方法执行 session 资源对象 的具体操作，
  例如 发送数据，读取数据等。。。**
• Session子类 还有 NET 事件成员，你可以用委托注册事件 去得到事件通知；

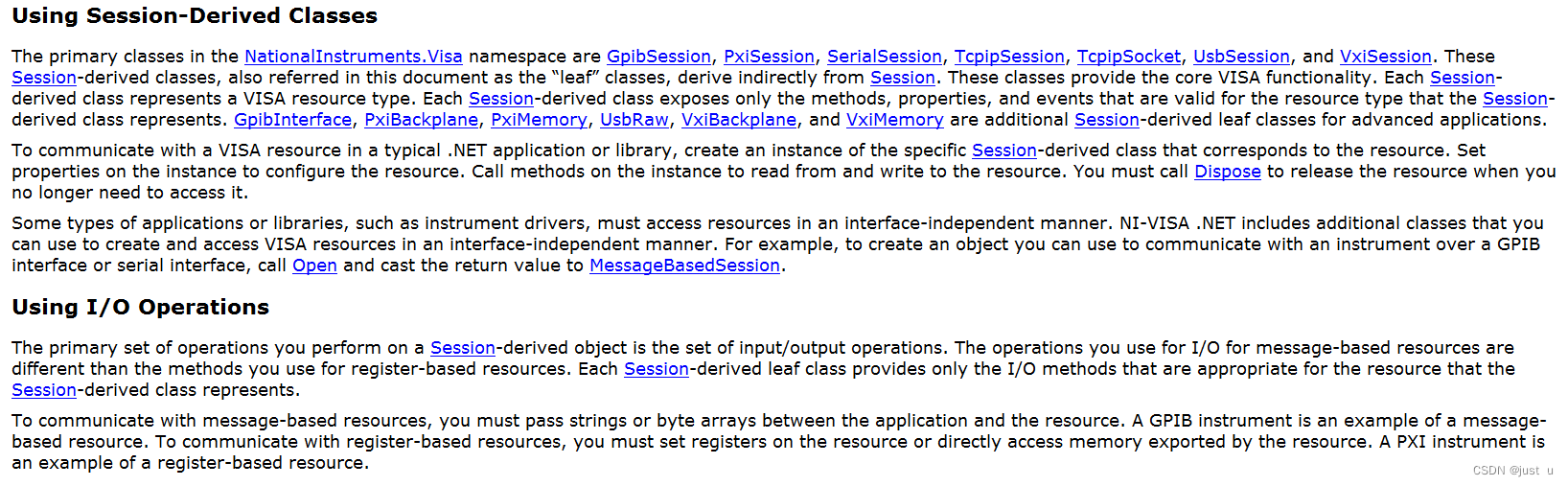

• 这些继承于Sesstion的类，GpibSession, PxiSession, SerialSession, TcpipSession, TcpipSocket, UsbSession, and VxiSession. 每个类代表 一种 VISA 资源类型，并提供VISA的核心功能**
• 为了与一个 VISA 资源通信，应该根据设备类型创建与之对应的 xxxSession实例,
  并设置该实例的属性来-配置资源，调用该实例的方法来-读写资源**
  使用完成后，应该 调用Dispose 来释放资源**

(2)代码示例

• 创建C#工程， 添加如下引用：

C:\ProgramFiles(x86)\IVIFoundation\VISA\VisaCom\v4.0.30319\NIVISA.NET
C:\Program Files (x86)\IVI Foundation\VISA\Microsoft.NET\Framework32\v2.0.50727\VISA.NET //Shared Components 5.11.0\Ivi.Visa.dll

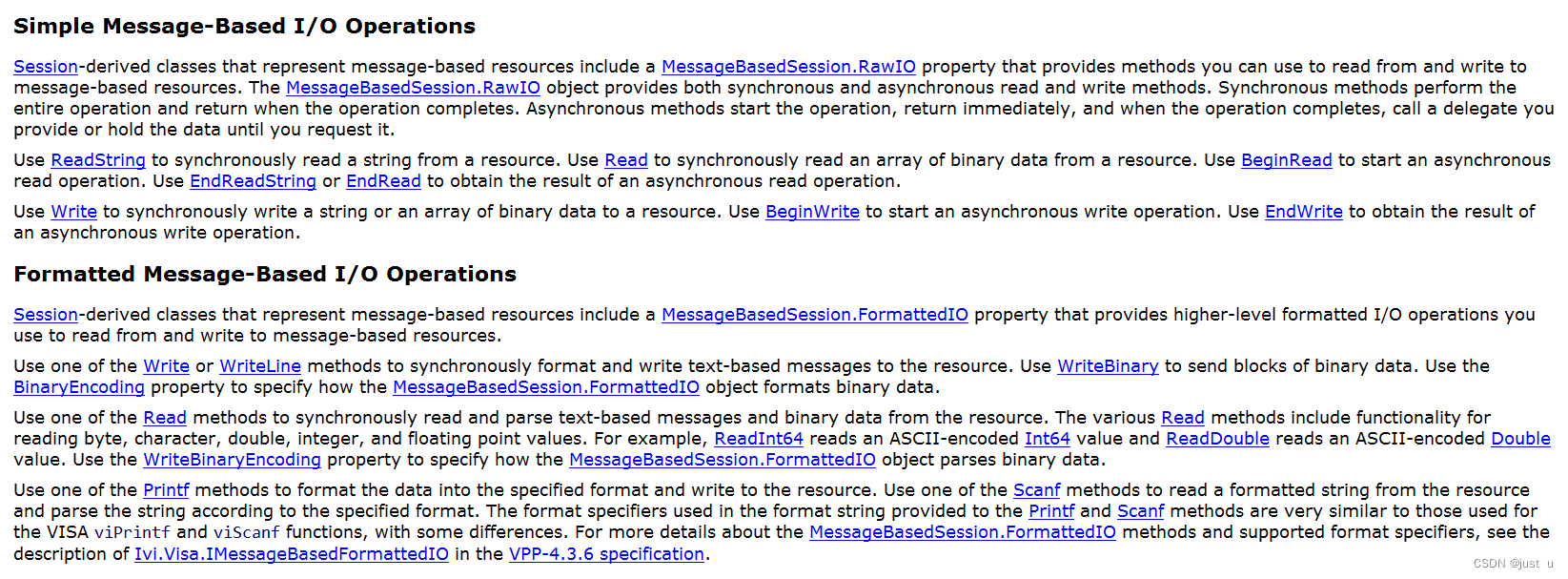

• VISA IO 的操作方式有如下三种, 简单两种按照说明 如下代码

-Simple Message-Based I/O Operations
-Formatted Message-Based I/O Operations

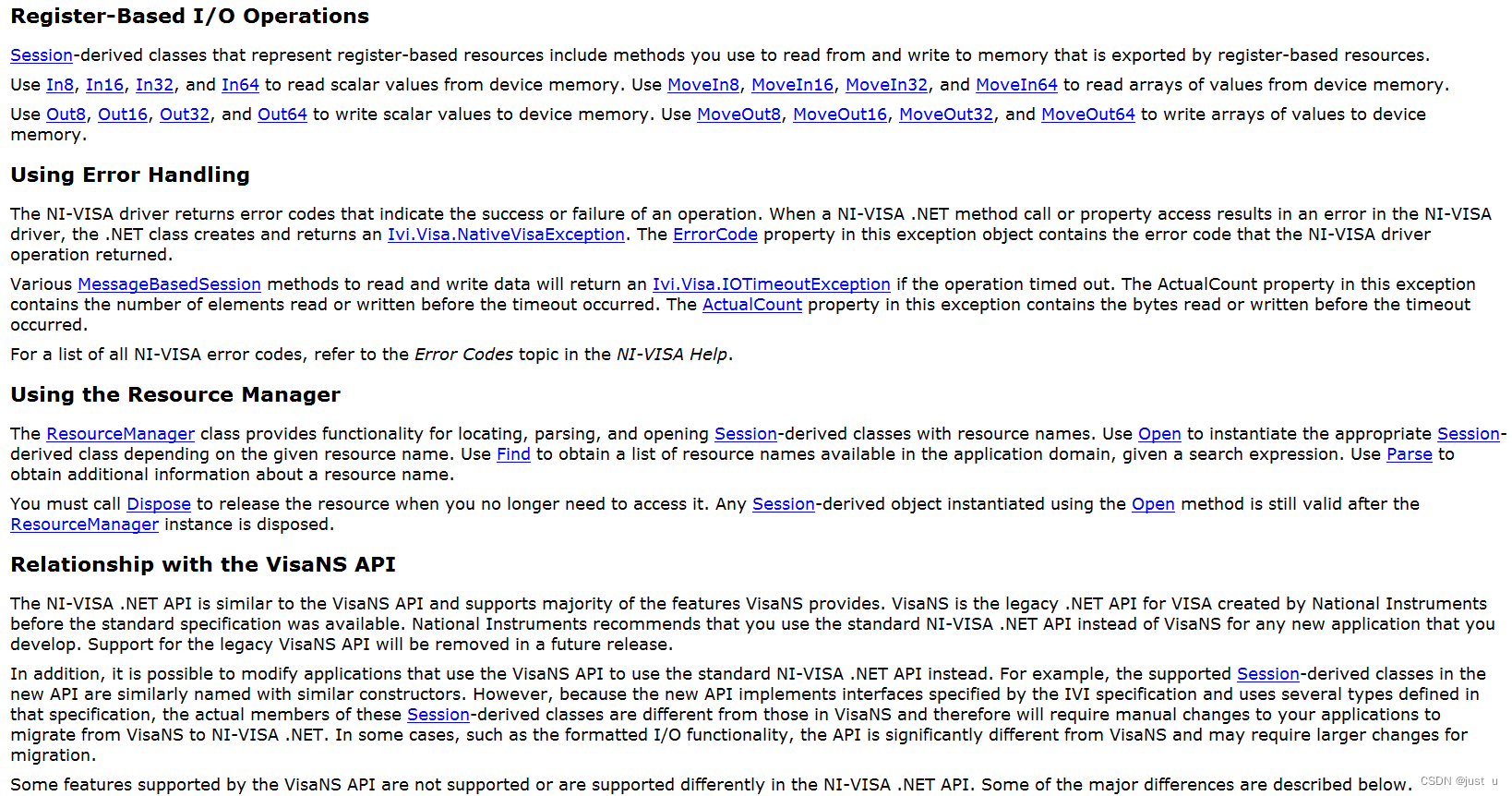

-Register-Based I/O Operations

- Simple Message 实例

using Ivi.Visa;
using NationalInstruments.Visa;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;

namespace VISADEMO1
{
    class Program
    {
        static void Main(string[] args)
        {

            /*************  Simple Message-Based I/O Operations  *********/

             TcpipSession section = new TcpipSession("TCPIP0::192.168.0.27::inst0::INSTR");
            //TcpipSession 类来自于 NationalInstruments.Visa ，因此需要再VSstadio 里面添加引用;
            //C:\ProgramFiles(x86)\IVIFoundation\VISA\VisaCom\v4.0.30319\NIVISA.NET

            IMessageBasedRawIO io = section.RawIO;
            //IMessageBasedRawIO 来自于Ivi.Visa，因此需要添加DLL 引用，
            //C:\Program Files (x86)\IVI Foundation\VISA\Microsoft.NET\Framework32\v2.0.50727\VISA.NET //Shared Components 5.11.0\Ivi.Visa.dll


            io.Write("TRAC1:DATA? TRACE1");
            String s = io.ReadString();
             Console.WriteLine(s);
             section.Dispose();
             Console.ReadLine();

- Formatted Message 实例

            /*************  Formatted Message-Based I/O Operations *********/

             TcpipSession section = new TcpipSession("TCPIP0::192.168.0.27::inst0::INSTR");

            IMessageBasedFormattedIO io =section.FormattedIO;
            io.WriteLine("*IDN?");
            String s = io.ReadLine();
             Console.WriteLine(s);
            section.Dispose();
             Console.ReadLine()

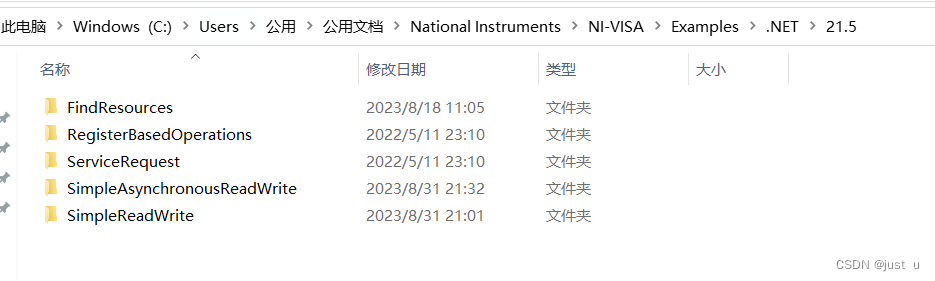

(3) 此外NI 还提供了C和C#实例代码，见安装目录下**

C:\Users\Public\Documents\National Instruments\NI-VISA\Examples

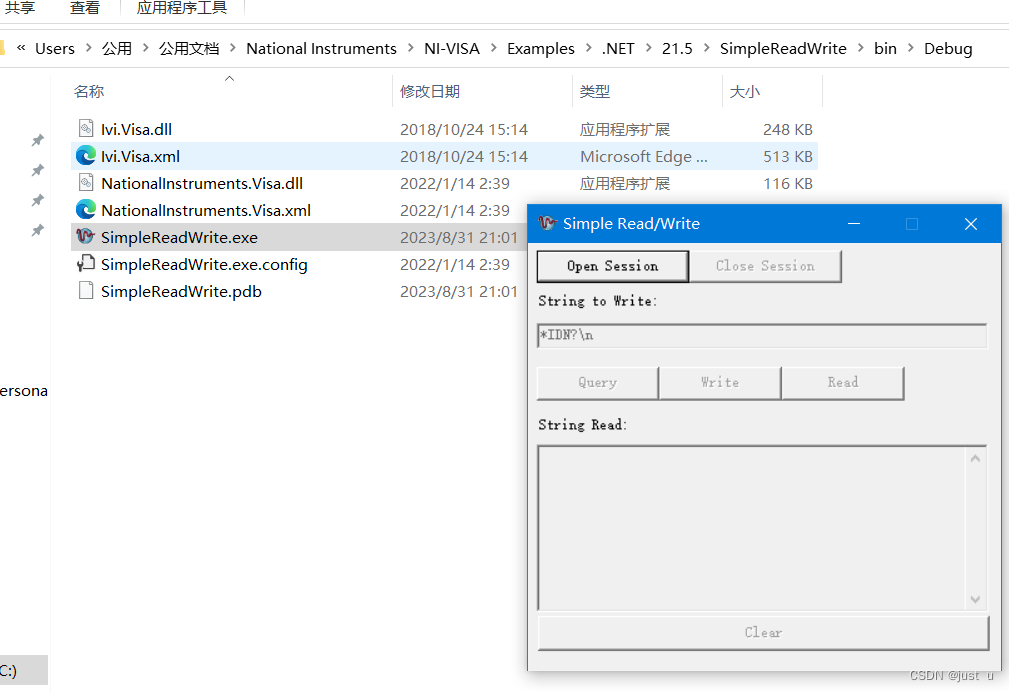

例如C# 的WPF实例 SimpleReadWrite 提供了 RAw IO 代码示例

最后附上自己做的小工具

https://gitee.com/zhangkaineng/visa-tools/wikis/Home?sort_id=9646294

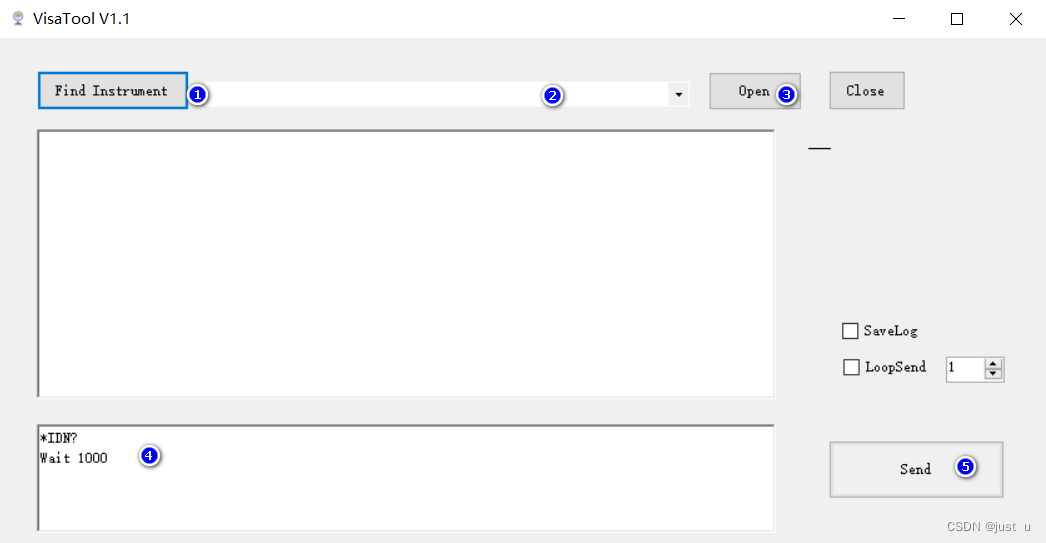

VisaTools 是基于NI-Max （www.ni.com） 虚拟仪表VISA 控制小工具，用于向VISA 仪表发送SCPI或者VISA命令，源码全部参考帮助文档示例，但加入如下功能
（1）循环发送命令功能
（2）命令间隔延迟发送功能
（2）Log 自动记录功能
