Altium designer设计经验谈——封装库的管理(二)


前言

封装库有两种:原理图的封装库和PCB的封装库。

原理图的封装包括了元件的符号形状、管脚信息,以及对应的PCB封装;PCB的封装是元件直接反应在平面上的实体,包括丝印、焊盘和过孔。

在AD21软件PCB绘制电路中,封装库里的元件封装就是军队,听从工程师的统一指挥和调度;管理封装相当于整理实验室的元件收纳盒,整理好了事半功倍;封装也需要设计,设计需求来自项目要求,设计方法参考数据手册,以及一些基本的电子学和机械学的理论。


一、PCB元件封装——现实世界的投影

观察PCB电路板,除了被绿色覆盖的线路外,就是闪亮的焊盘,这些焊盘就是PCB回路中的的节点,有的节点在回路中终端,有的节点在回路中间,电子元件就安装在这些节点上,这些节点再加上醒目的丝印符号,就构成了元件封装。

从简单印制线路板,到EDA辅助设计,从简单线路到复杂线路,从简单工艺到专业分工,特别是电子元件种类多样、性能参数彼此差异,管理电子元器件的封装成为电子设计师很重要的一项工作。

二、用好现有的PCB元件封装

资深的工程师会给刚刚入行的新手提供一份内容丰富的封装库文件,里面的封装多数都经过了多次使用,质量已经实践被检验过。
在这里插入图片描述

左边是PCB元件封装库,右边是原理图封装库

双击元件,在右侧Parameter参数框里,点击Add,选择封装Footprint
在这里插入图片描述

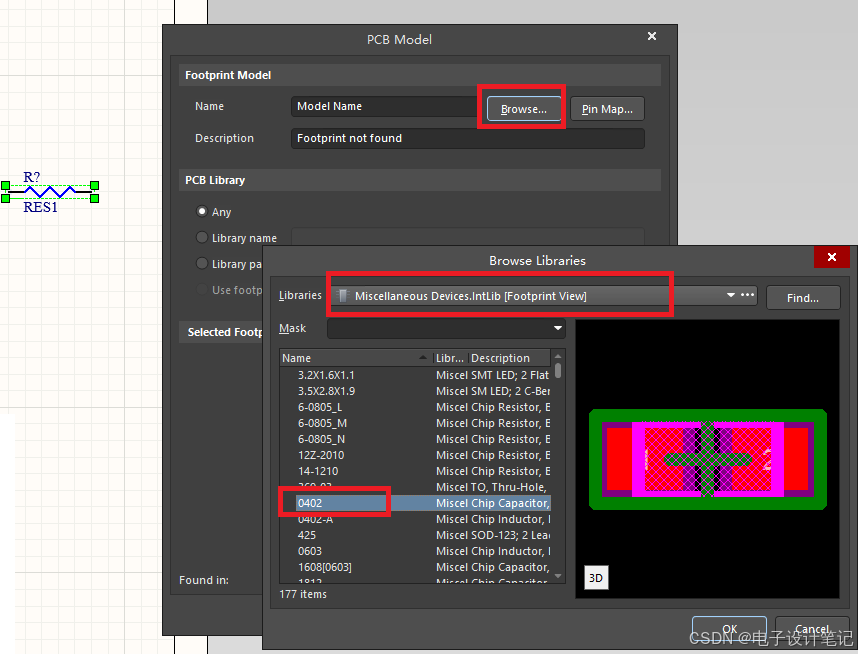

在PCB Model框里选择浏览库Browse Libraries,然后在其中选择需要的封装,可以直接输入封装的关键字,例如图中输入0402,与0402相关的封装都会呈现出来,选择好后点击OK即可。

在这里插入图片描述

在Browse Libraries中选择需要的封装

三、正确调用和更新PCB元件封装

在放置原理图符号的时候按TAB键就可以选择PCB元件封装,也可以放置好后双击原理图符号选择。

在选择框里,键入封装名称,一般通用的封装有:SO-8、TSSOP-16、0603等。有个别元件的封装是独一无二的,例如DCDC转换器TPS55637属于VQFN封装(焊盘在芯片底部),但是其焊盘的分布是独有的样式。在调用此类封装时先输入封装的类别,然后找到对应的样式。
在这里插入图片描述

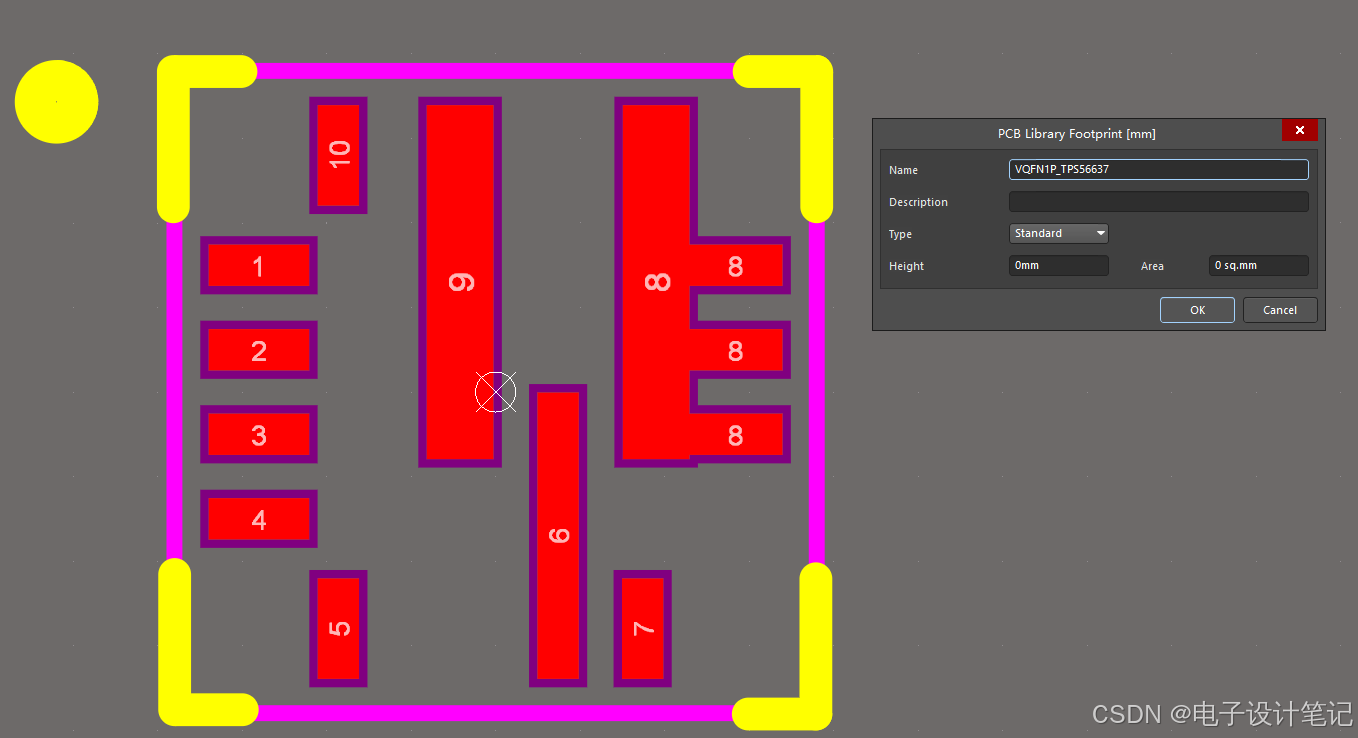

VQFNHR_TPS56637封装名字来自该器件规格书VQFNHR,又添加上器件型号TPS56637,便于识别。

这里说的更新封装,不是在原有封装基础上修改,这里的更新的意思是增添新的封装。

更新封装的几种情况:

1、启用新元件。

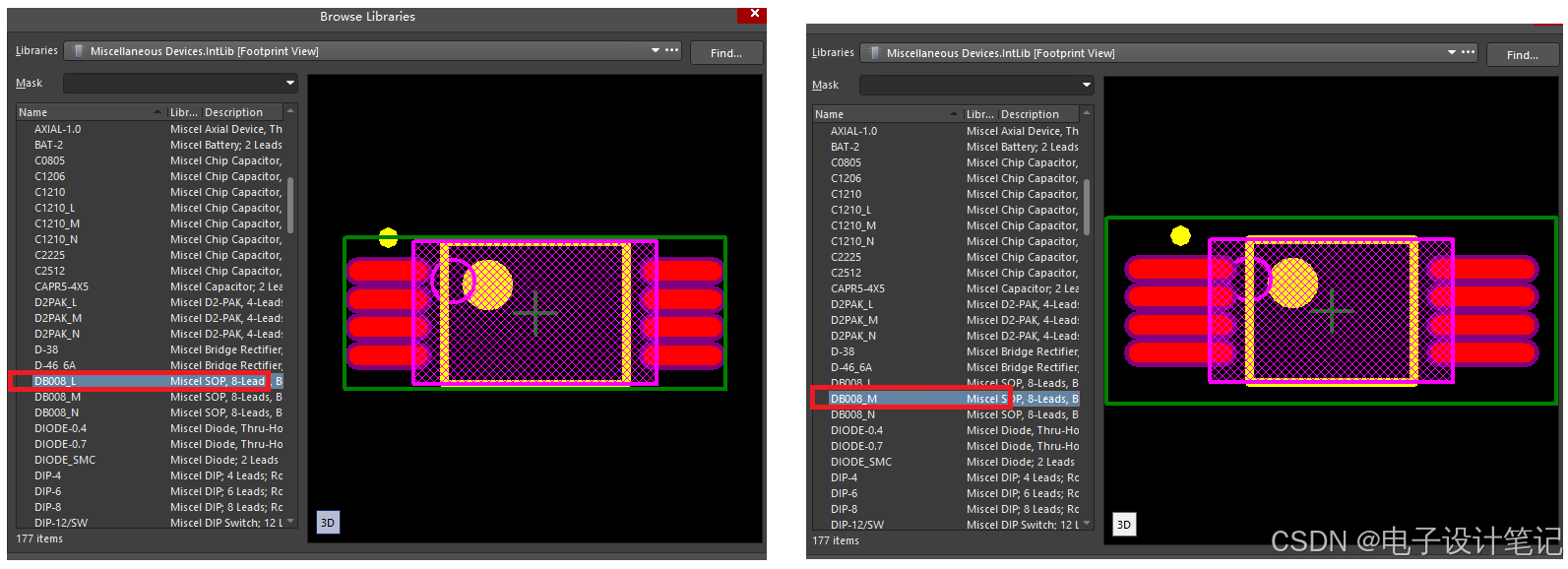

2、原封装的焊盘设计微调。根据焊接工艺要求、走线设计等实际情况会在现有封装上微调设计,例如我们现有DB008_L和DC008_M两种封装共存,他们的区别在焊盘的长度上,(焊盘向外伸展越长,利于手工焊接;焊盘越短越利于节省PCB空间)
在这里插入图片描述

同样的功能不同的封装

四、绘制PCB封装的方法

PCB元件封装的基本要素:

1、丝印

要求丝印有清晰明确的安装指导功能;

具有功能辨识效果,例如DB008_L、DB008_M和DB008_N;

丝印的线径一律选10mil;
在这里插入图片描述

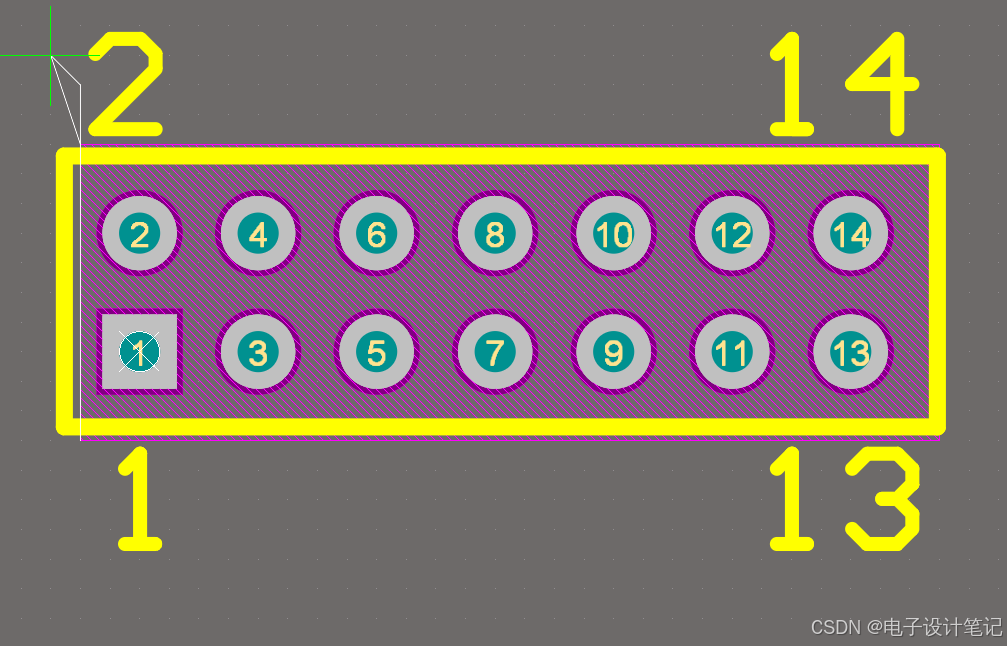

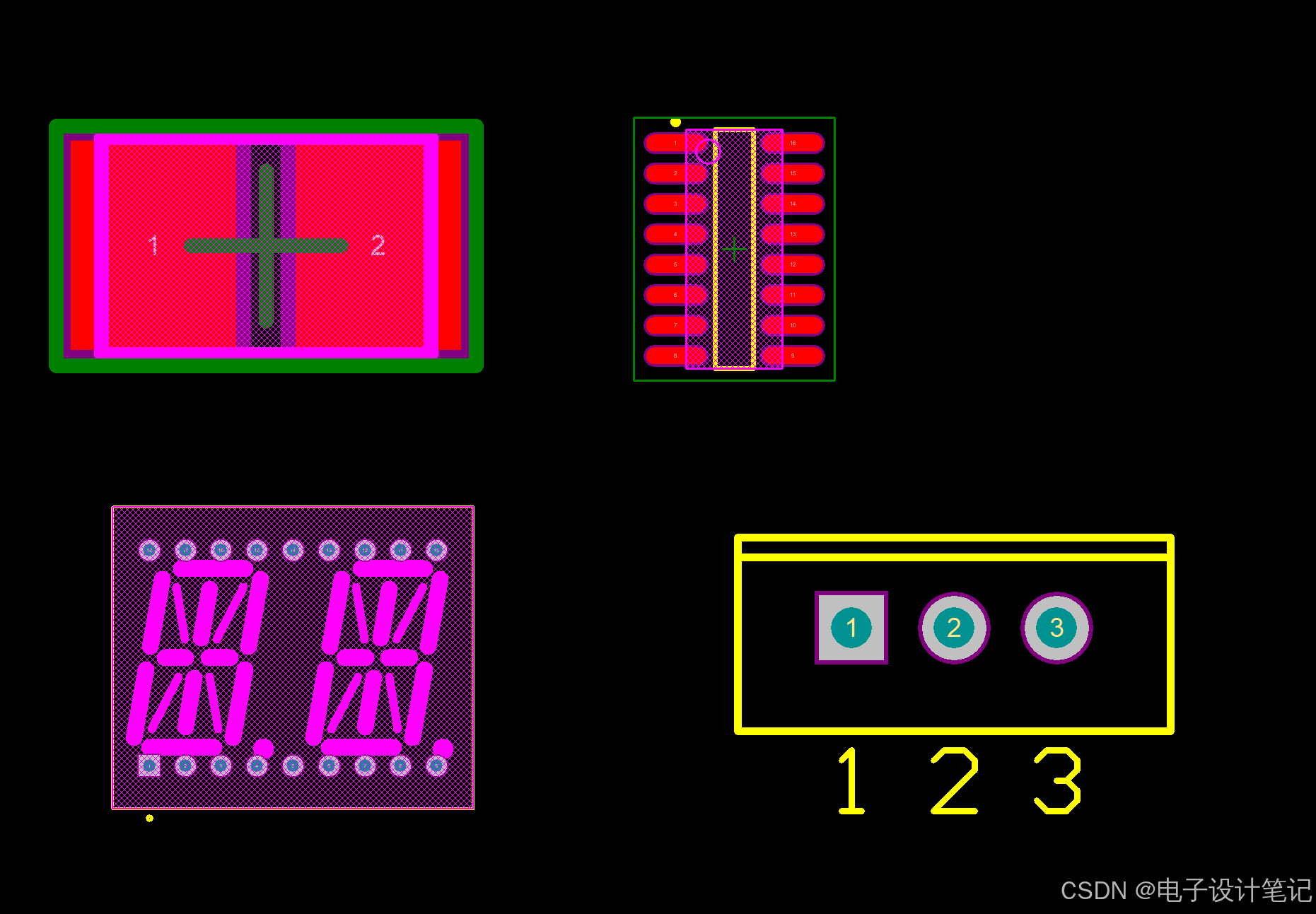

丝印具有明确的安装指引作用,通过标注圆点、正负号、倒角等明晰可辨的方式实现

2、封装设计优先参考器件规格书

每一款元器件的数据手册都有封装尺寸,有给线路设计人员提供的布线参考尺寸图,也有给生产部门参考的钢网设计参考图,阅读时需要区分清楚。
在这里插入图片描述

元器件的数据手册里有封装设计的尺寸图

3、名称

每一个封装需要起一个唯一的名字,通用名+后缀名,例如VQFNHR_TPS56637,VQFNHR是一类通用封装,后面加上器件型号,这样名称中就包含了足够的信息。

4、3D模型

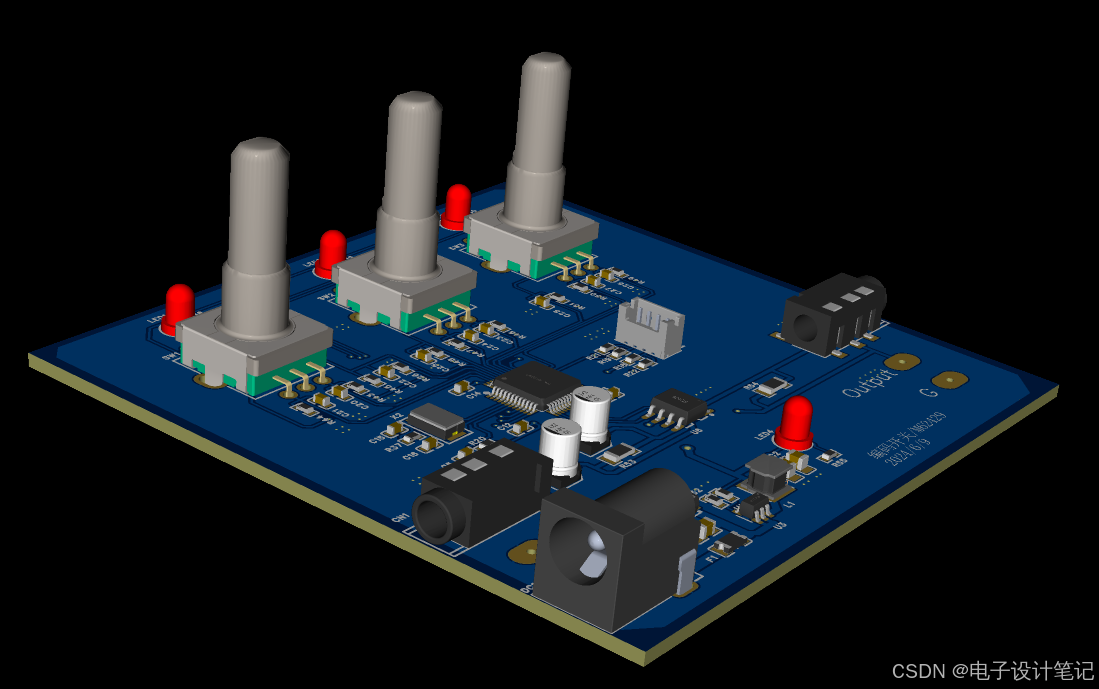

为了适合结构设计,封装要有3D模型,快捷键3,改为3D观察,可以看到封装的3D样式。
在这里插入图片描述

快捷键3观察3D结构

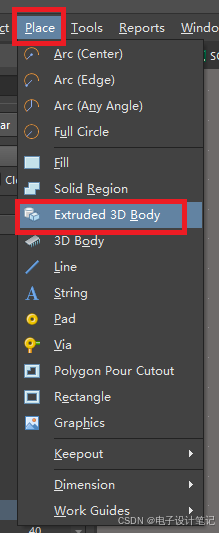

新设计的PCB元件封装,可能一时找不到合适的3D模型,我们要把元件的长宽高这三个要素体现出来,在封装界面中,标题栏Place——>Extruded body,用十字光标将封装的平面区域框起来,框起来后会得到紫色的区域。

在这里插入图片描述
在这里插入图片描述

用十字光标将封装的平面区域框起来,框起来后会得到紫色的区域。

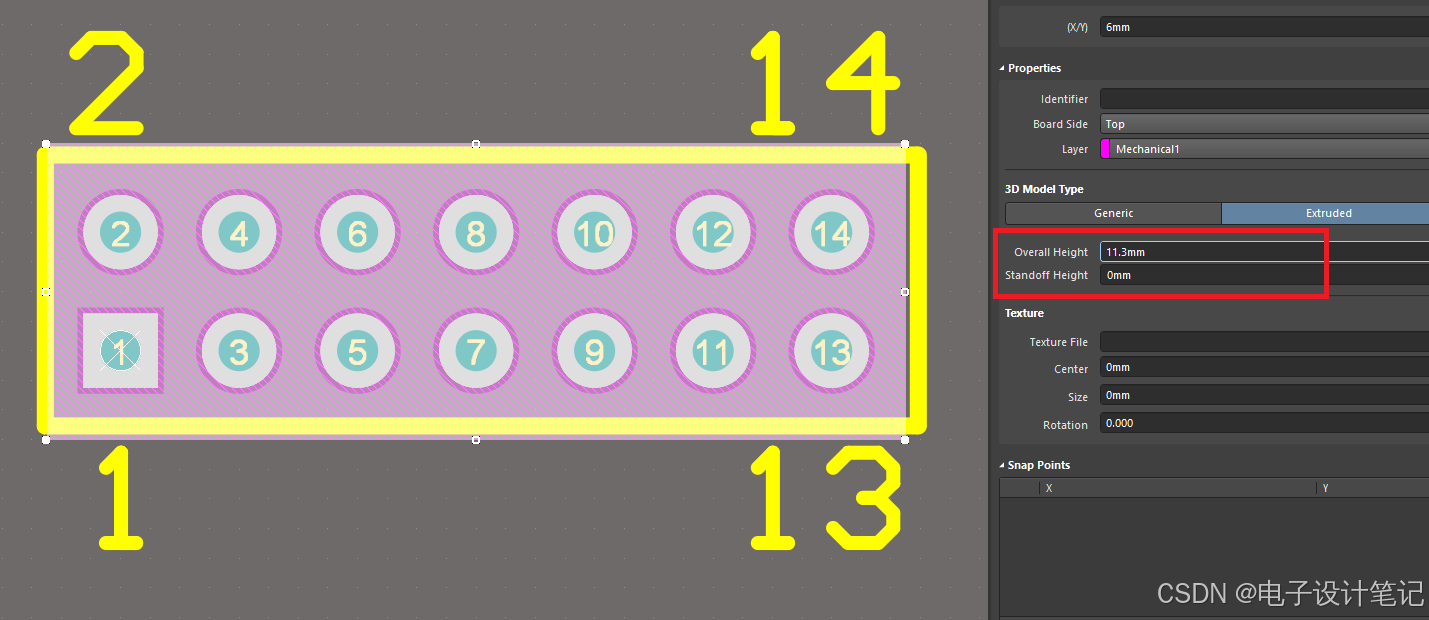

然后在起始Standoff Height中输入0,在Overall Height中输入终端高度,例如11.3mm,这个高度是安装侧从PCB平面算起的高度。

在这里插入图片描述

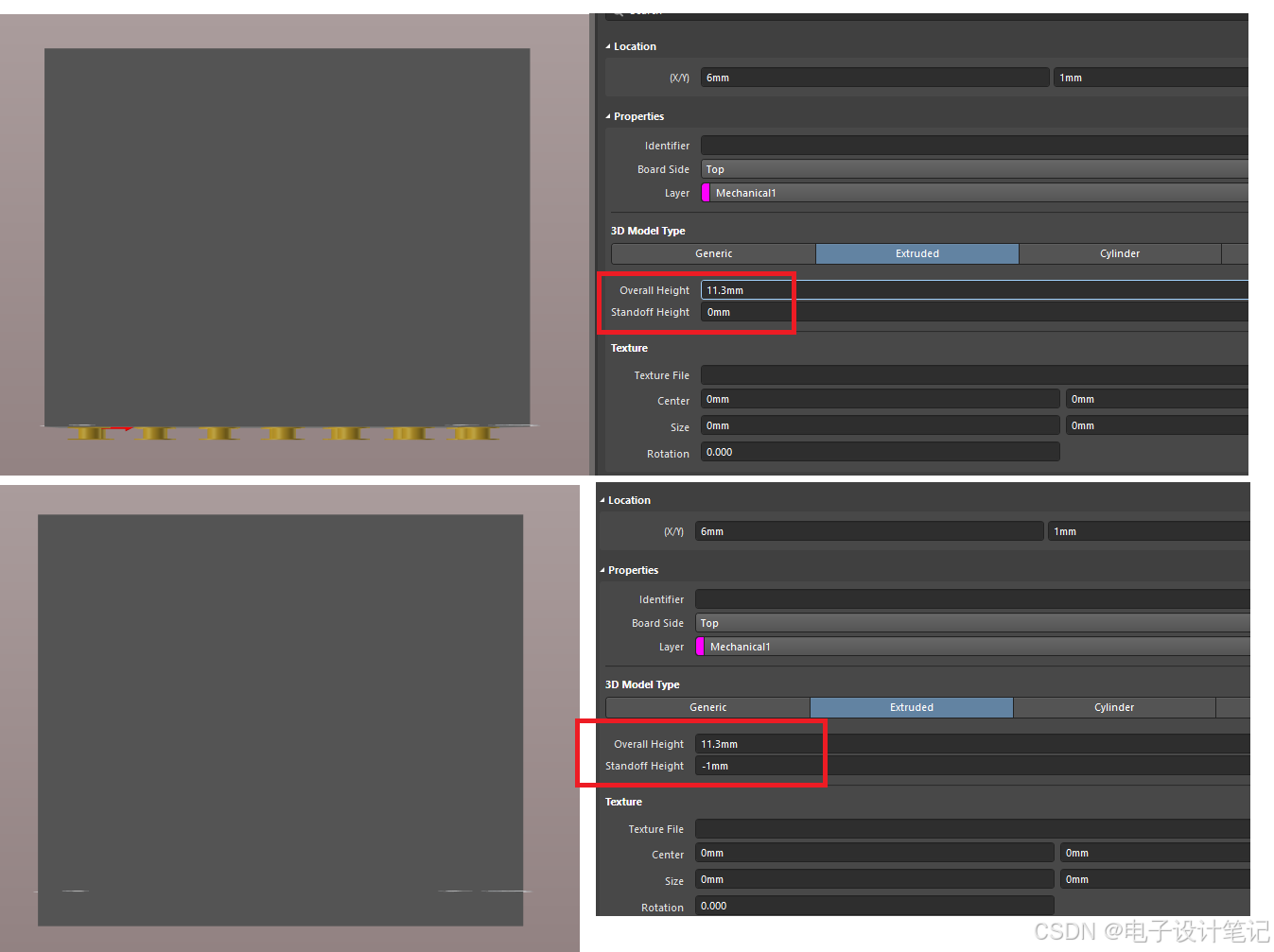

如果安装背面也有需要占据高度空间,在Standoff Height中输入负数。

在这里插入图片描述

有些元件要占据PCB上下两个面,那就在Standoff Height起始高度中输入负数

总结

1、流转到工程师手里的封装库,里面的封装多数都经过了多次使用,质量已经实践被检验过;

2、PCB封装的名称既要有共性,又要体现个性化区别;更新封装指的是增加新的封装成员,一般不修改现有封装,更不随意删除;

3、设计新的PCB封装要求做到:能明确安装指向;优先参考器件规格书;具有唯一的名字,通用名+后缀名;封装要有3D模型、
