3RA生态之定时器输出PWM

在瑞萨 RA 系列 MCU 中有两种定时器，一种是通用 PWM 定时器 GPT，另外一种是异

步通用定时器 AGT，在这里我们使用通用定时器GPT进行PWM输出。

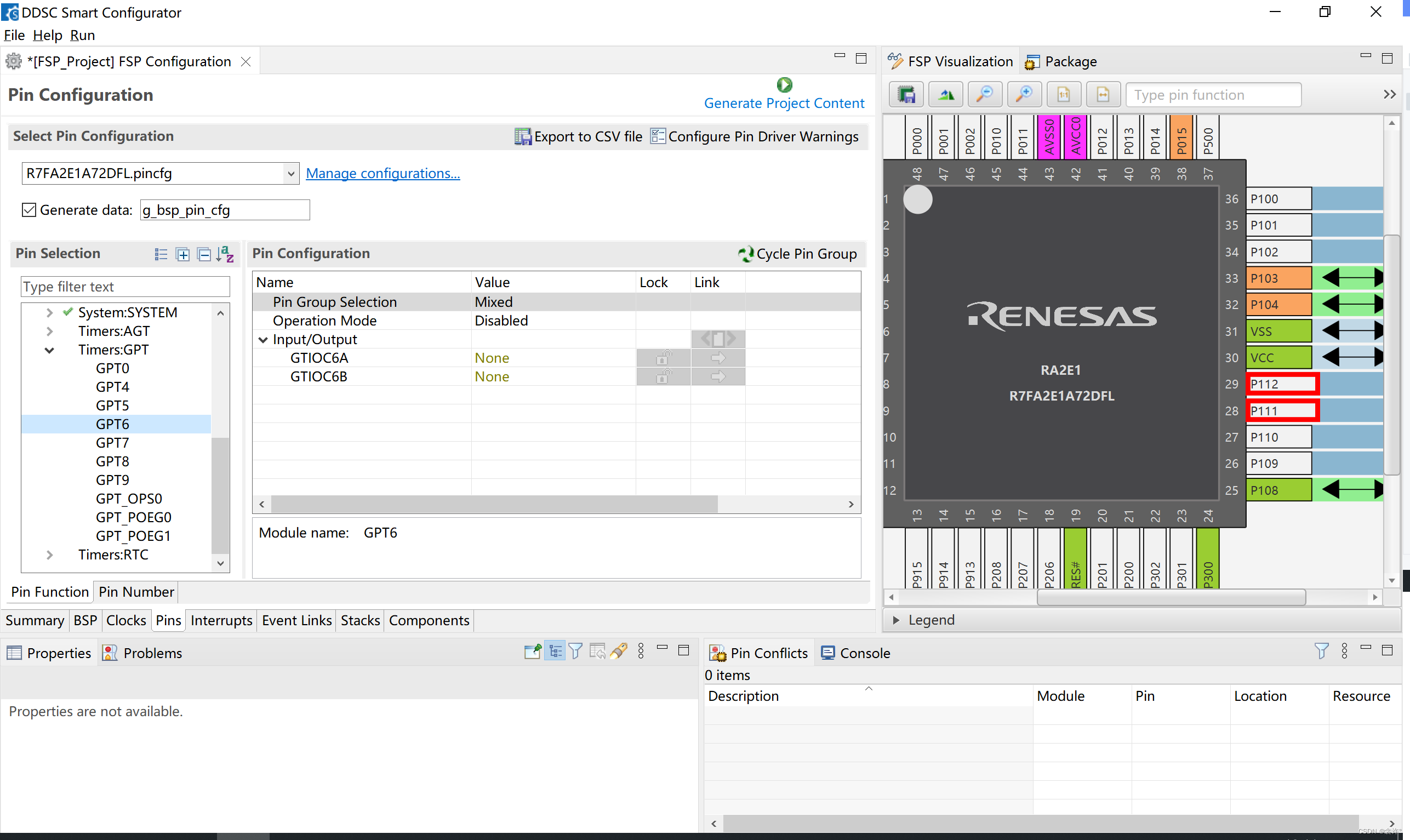

对GPT6进行选中，从右边的芯片引脚看出GPT6有两个通道可用，分别是GTIOC6A和GTIOC6B

定时器配置

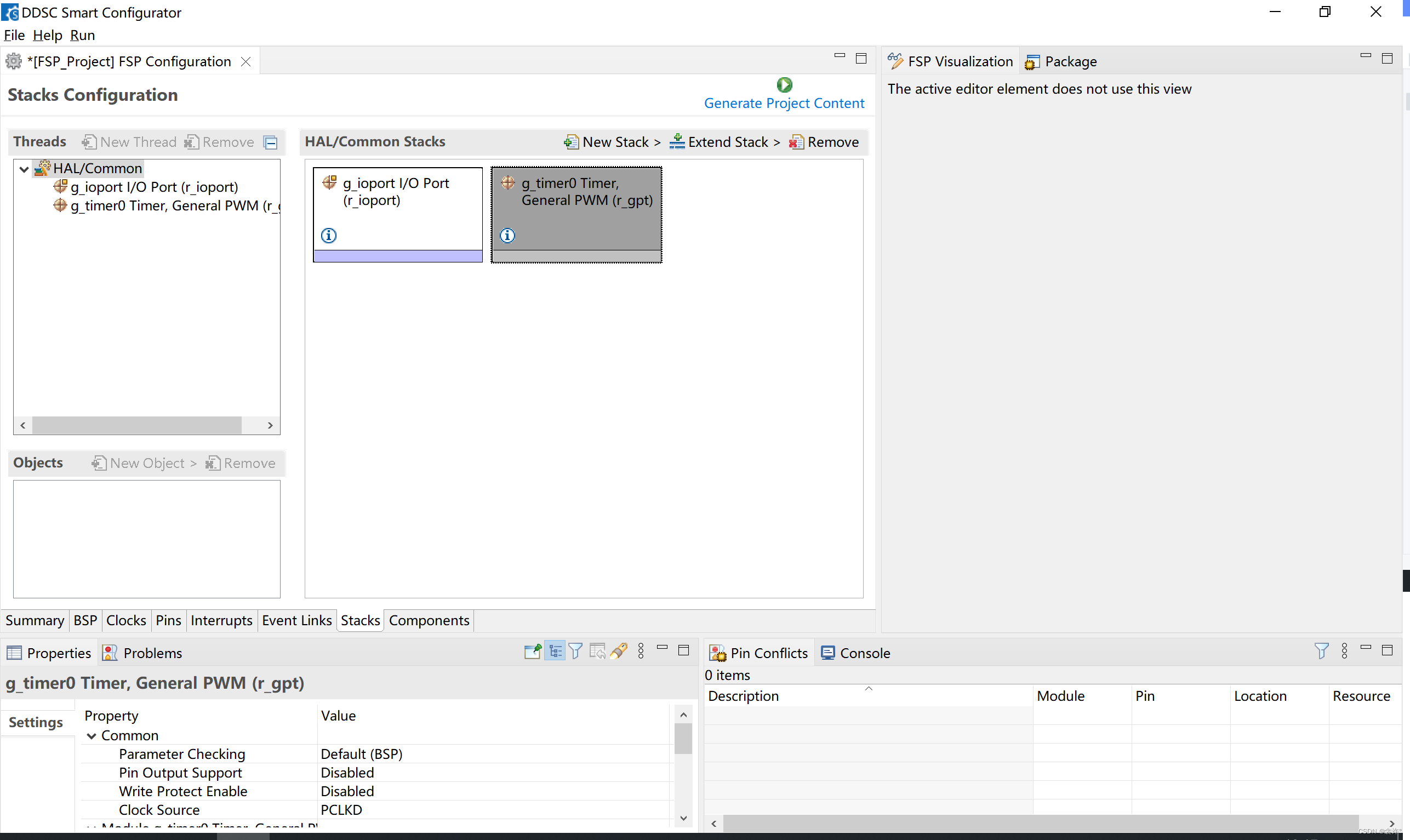

点击 Stacks->New Stack->Timers->Timer Driver on r_gpt(不同版本的cube可能会界面不一样)

stack配置

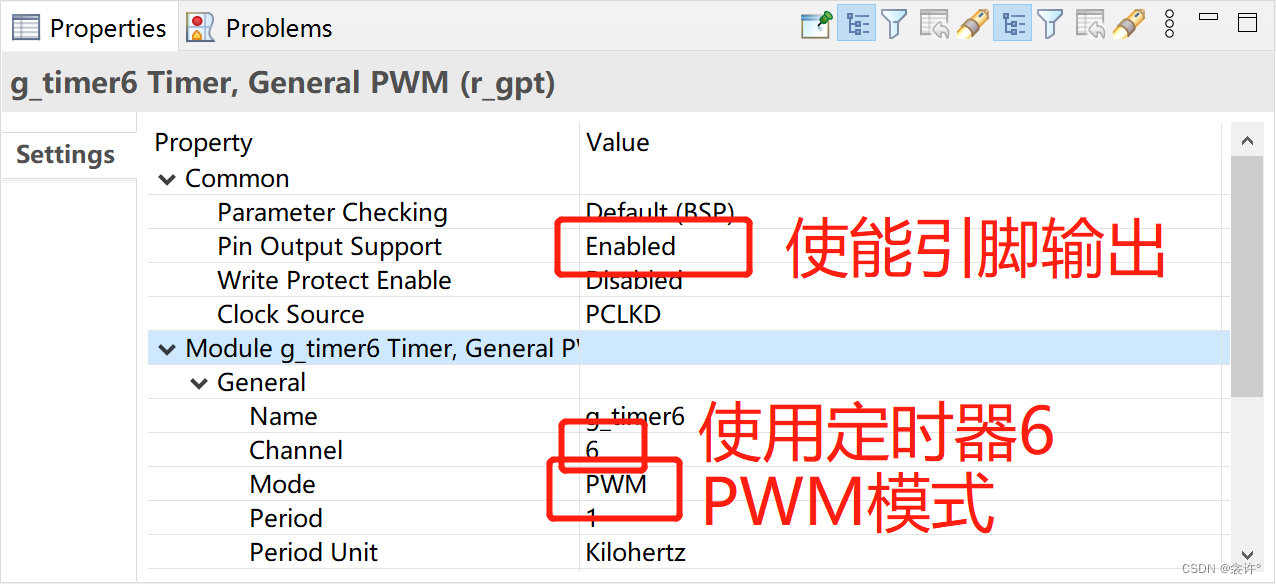

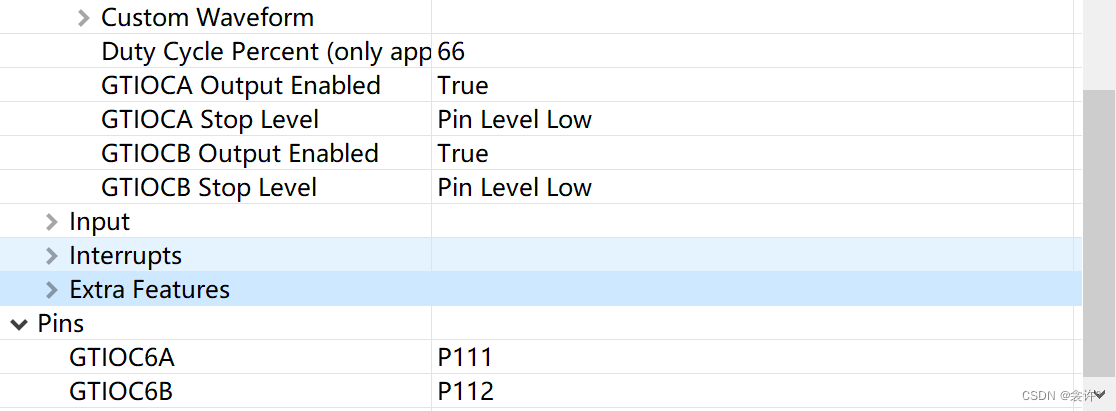

设置占空比和输出引脚

 改好即可进行SDK生成

R_GPT_Open()函数：进行初始化定时器模块并应用配置

/* Initializes the module. */

err = R_GPT_Open(&g_timer0_ctrl, &g_timer0_cfg);

/* Handle any errors. This function should be defined by the user. */

assert (FSP_SUCCESS == err);

R_GPT_Start()函数:进行开启定时器

/* Start the timer. */

( void ) R_GPT_Start(&g_timer0_ctrl);

 R_GPT_PeriodSet()函数:设置频率，频率=时钟源/period，若设置频率为 10K，则 period=48M/10K=4800

err = R_GPT_PeriodSet(&g_timer0_ctrl, 4800 ); // 频率

assert (FSP_SUCCESS == err);

R_BSP_SoftwareDelay ( 20 , BSP_DELAY_UNITS_MILLISECONDS); // 不加延时可能会设置不成功

 R_GPT_DutyCycleSet()函数:设置占空比，占 空 比 =cycle/period ， 若 设 置 + 占 空 比 为 50% ， 则 cycle= + 占 空 比 * period=50%*4800=2400

err = R_GPT_DutyCycleSet(&g_timer0_ctrl, 2400 , GPT_IO_PIN_GTIOCA); // 占空比

assert (FSP_SUCCESS == err);

R_BSP_SoftwareDelay ( 20 , BSP_DELAY_UNITS_MILLISECONDS); // 不加延时可能会设置不成功

 R_GPT_Reset()函数：将计数器值重置为 0

err = R_GPT_Reset(&g_timer0_ctrl);

assert (FSP_SUCCESS == err);

 示例代码：

void hal_entry(void)
{
    /* TODO: add your own code here */
        fsp_err_t err = FSP_SUCCESS;
        /* 初始化定时器模块. */
        err = R_GPT_Open(&g_timer6_ctrl, &g_timer6_cfg);
        /* 如果初始化无错才继续. */
        assert(FSP_SUCCESS == err);
        /* 开启定时器. */
        R_GPT_Start(&g_timer6_ctrl);
        /* 延时20ms防止失败. */
        R_BSP_SoftwareDelay (20, BSP_DELAY_UNITS_MILLISECONDS);
        /* 设置定时器频率为10Khz. */
        err = R_GPT_PeriodSet(&g_timer6_ctrl, 4800);
        assert(FSP_SUCCESS == err);
        R_BSP_SoftwareDelay (20, BSP_DELAY_UNITS_MILLISECONDS);
        /* 设置占空比为50%. */
        err = R_GPT_DutyCycleSet(&g_timer6_ctrl, 2400, GPT_IO_PIN_GTIOCA);
        assert(FSP_SUCCESS == err);
        R_BSP_SoftwareDelay (20, BSP_DELAY_UNITS_MILLISECONDS);
        /* 复位定时器. */
        err = R_GPT_Reset(&g_timer6_ctrl);
        assert(FSP_SUCCESS == err);
        R_BSP_SoftwareDelay (20, BSP_DELAY_UNITS_MILLISECONDS);

#if BSP_TZ_SECURE_BUILD
    /* Enter non-secure code */
    R_BSP_NonSecureEnter();
#endif
}

 现象:通道P111应该会输出50%的PWM
