Stm32u5a9 主频与Stm32CubeIDE配置不对

已于 2024-02-21 09:12:49 修改
阅读量492 收藏 10
点赞数 6
分类专栏： Stm32Cube TouchGFX 文章标签： stm32 嵌入式硬件 单片机
于 2024-02-20 17:12:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_32809397/article/details/136194694
版权
文章讲述了作者在使用STM32CubeIDE配置STM32U5A9时，遇到主频设置不准确的问题。通过分析发现自动配置导致HCLK的实际值为112MHz而非目标160MHz，解决方案是手动调整时钟树的分频系数。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

我通过stm32cubeide配置stm32u5a9的时钟树时，主频配置160MHz，实际通过示波器测量为110MHz左右。

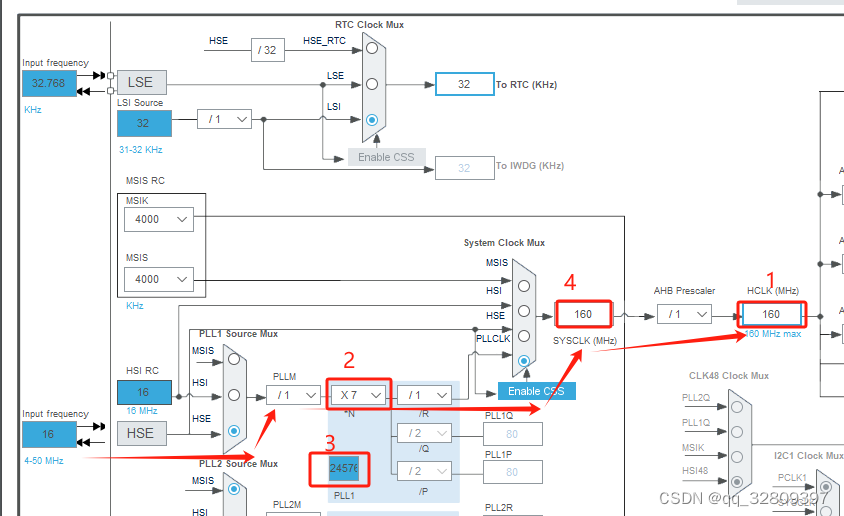

通过查找时钟树，发现问题出在，首先使用的自动配置，如下图，我们在1处写入160，点击回车键，让其自动配置各个分频，发现虽然HCLK = 160，但是经过图中箭头流向计算HCLK = 16*7=112，这就是为什么示波器测量结果为110MHz的原因了。
在这里插入图片描述

如何解决如上问题呢？
如上图3处，将其数值设为0，手动配置2处为10，即可得出正确的160MHz，如下图
在这里插入图片描述
