cadence16.6使用shape制作pad

本文介绍在PCB设计中如何使用Shape工具创建不规则焊盘,适用于那些无法通过PadDesigner直接制作的元器件。文章详细解释了创建Shape、定位原点、保存Shape Library及在PadEditor中应用的过程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

有些元器件中的焊盘是不规则图形,这样我们就无法直接用pad designer制作焊盘。所以需要使用shape去制作。

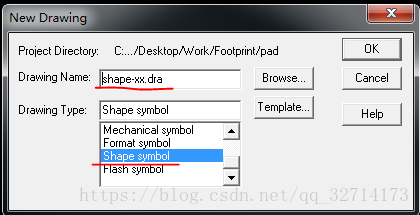

打开PCB editor,新建一个shape格式的文档,命名最好也以shape为前缀。

之后可以选择shape add这个按钮制作任意形状的shape。

这边需要注意的是,需要制作两个shape,一个用于bigin layer和pastemask_top,一个用于soldermask_top。而且这两个shape的原点需要定位在该shape的中心,不然制作的pad中soldermask_top相对于bigin layer会有偏移。

保存之后会有一个ssm后缀的文件,这个是保存着存shape symbols的library文件,有了这个文件夹,pad editor才能识别到这个shape,假如一不小心把这个文件夹删了的话,pad editor是找不到相应的shape文件的。

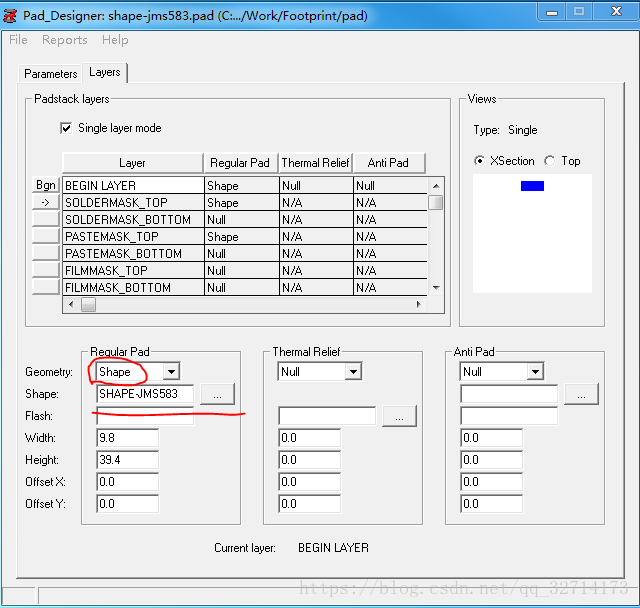

接下来就是一般制作焊盘的步骤,如下图所示设置好就可以了。

最后!

一定要记得把shape放在之前设置的psmpath路径下,也就是平时放footprint的路径,不然软件识别不到。
