STM32 KEIL MDK变量指定外部SRAM存储区域

随着单片机功能的拓展，协议栈or算法因此变得越来越庞大，此时内部RAM是不能满足需求了，必须将变量定义在外部RAM（如SDRAM）。

那么如何将变量定义在外部RAM呢？

1.定义变量至外部存储区域

例：定义一个数组比如buf[],让数组的首地址指向特定的SRAM地址,比如0XC0000000

方法1 直接定义

char buf[2048]__attribute__((at(0XC0000000)));

定义buf在起始地址为0xC0000000的连续区域，这种方法简单高效，但是对于数量很多的变量，就麻烦不实用了。

额外使用补充：
如果指定的地址已经被其他变量占用，就会发生冲突。如果如果有冲突，keil会提示：

Error: L6971E: metering_module.o(.data) type RW incompatible with main.o(.ARM.__AT_0x20000000) type ZI in er RW_IRAM1.

对于这类报错，可以在xxx.map中看RAM用到多少，哪里有空间。

例：

在最后地址0x20005f38后面再指定。
例如：uint8_t array[10] attribute((at(0x20006000))) ，这样就OK了

方法2 通过链接脚本定义

1.修改链接标本，定义一块区域

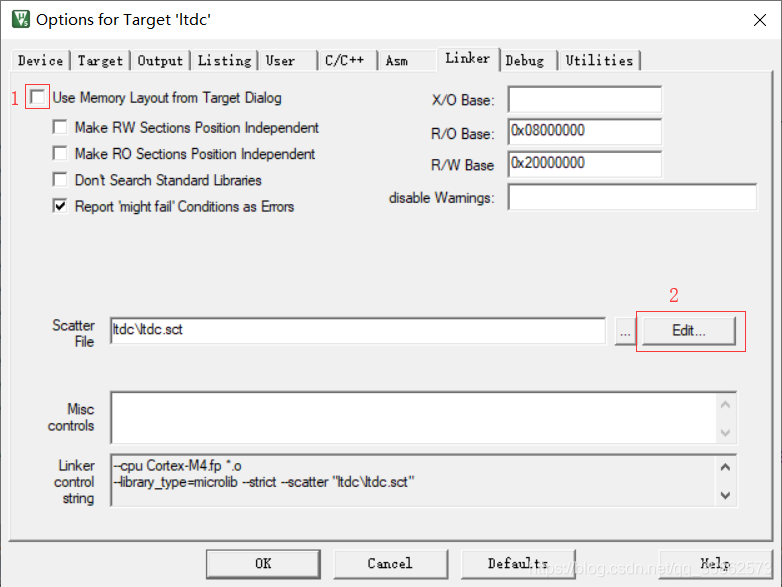

取消1处勾选，自定义链接脚本，点击2处编辑

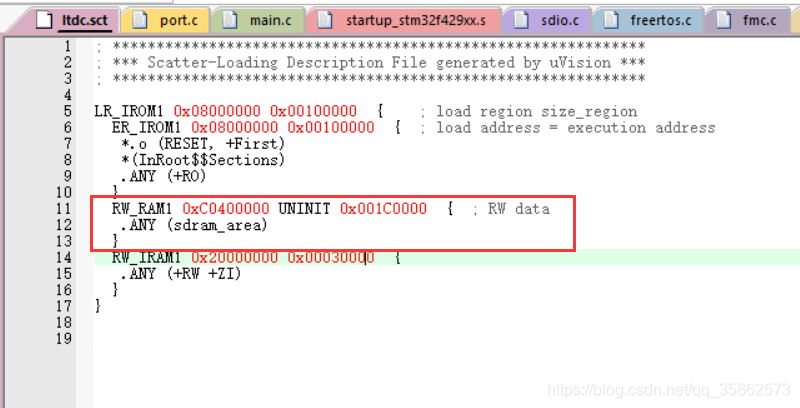

定义一片区域，如上图（sdram_area）

2.定义宏定义

#define SDRAM_AREA_ATTRIBUTES  __attribute__ ((section("sdram_area")))

3.定义变量

char buf[2048]SDRAM_AREA_ATTRIBUTES  ;
char buf2[2048]SDRAM_AREA_ATTRIBUTES  ;

此时变量已经定义至指定区域。相较于方法1，无需自己严格计算绝对地址，更加便捷。
