目标检测算法Fast R-CNN论文解读

论文题目：Fast R-CNN

论文地址：https://arxiv.org/abs/1504.08083

代码地址：https://github.com/Liu-Yicheng/Fast-RCNN



Fast R-CNN主要是解决RCNN重复计算卷积的问题，它的解决方案是，先对整个input图像做卷积，得到feature map，同时，用selective search将候选框选择出来，将候选区域在feature map上选出来，这样避免了对每个候选区域重复计算的问题，大大提高了计算速度。同时ROI pooling可以得到固定大小的输出。



一、对论文的解读

1、网络模型：VGG-16



2、single-stage training

RCNN的分类使用SVM，框回归使用一个线性网络，与RCNN对比，Fast RCNN使用一个网络同时进行分类和回归。



3、RCNN缺点：

（1）multi-stage pipeline：提取特征使用一个CNN，分类使用SVM，框回归使用另一个线性网络

（2）速度慢，因为要对每个候选区域进行卷积运算



4、SPP Net

SPP Net，Spatial pyramid Pooling Convolutional networks，空间金字塔池化卷积网络。与RCNN相比，RCNN喂入CNN的图像必须缩放到一定大小，而SPP Net可以喂入任意大小的图片。

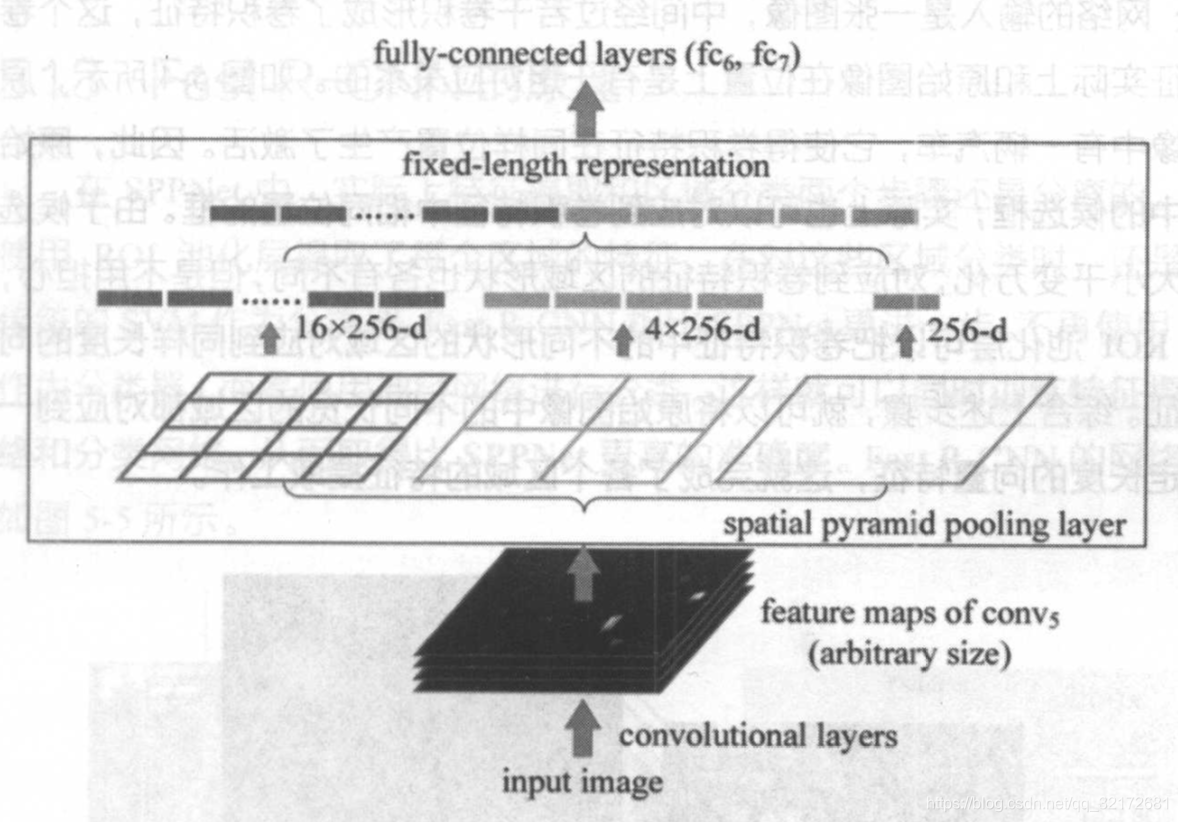

它的原理是，黑色图片代表卷积之后的特征图，接着我们以不同大小的块来提取特征，分别是4*4，2*2，1*1，将这三张网格放到下面这张特征图上，就可以得到16+4+1=21种不同的块(Spatial bins)，我们从这21个块中，每个块提取出一个特征，这样刚好就是我们要提取的21维特征向量。SPP Net网络如下：

因此，SPP Net可以将任意大小的图像转换为固定长度向量。



5、SPP Net 缺点

（1）同RCNN一样，multi-stage pipeline

（2）无法更新金字塔结构前的卷积层。SPP-Net中的fine-tuning的样本来自所有图像的所有ROI打散后均匀采样的，这导致SGD的每个batch的样本来自不同的图像，需要同时计算和存储这些图像的feature map，过程变得很expensive，所以不是不能fine-tuning卷积层，而是效率低。



6、Fast RCNN 优势

（1）single-stage 训练，使用multi-task loss

（2）training可以更新所有层

（3）不需要disk存储feature

（4）mAP更高

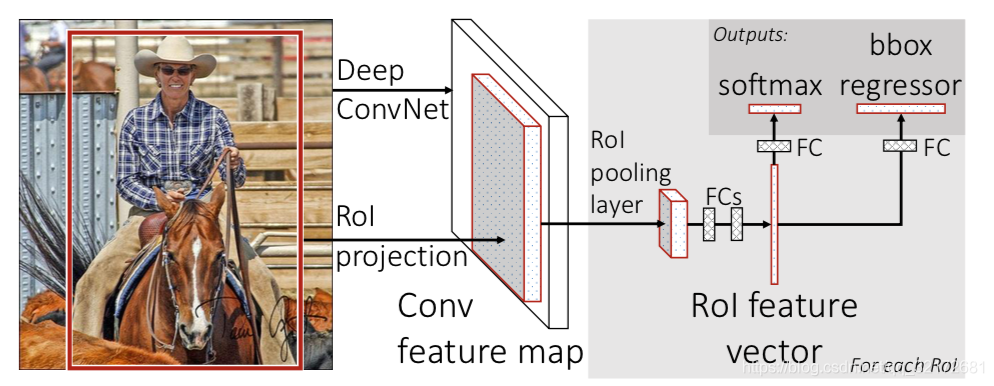

7、Fast RCNN网络结构图

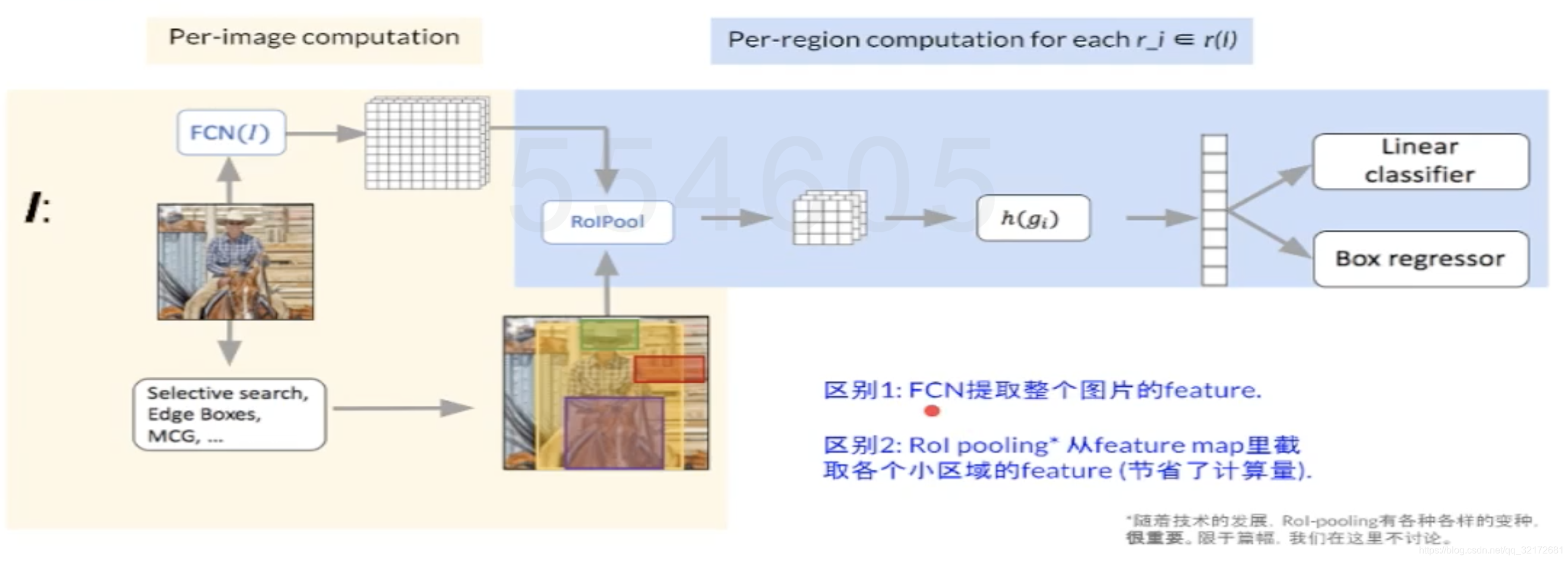

将原图通过一个CNN网络进行卷积得到特征图，用selective search得到候选区域，在feature map上选择候选区域，输入到ROI pooling层进行最大池化，然后再通过全连接层得到两部分的输出，一部分是分类，另一部分是框回归。



8、Fast RCNN训练过程

（1）将整个image输入到CNN中，得到feature map

（2）用selective search 提取出region proposals

（3）对于每个候选区域，在feature map上提取固定大小的特征向量。（ROI pooling后就是固定大小的特征向量了）

（4）每个特征向量喂入全连接层，有两个输出：分类输出是k类的分类概率，框回归输出是用四个参数表示框的位置。



9、ROI pooling layer

ROI是一个矩形窗口，用4个参数（r,c,h,w）表示，分别是top-left corner（r,c）和它的height，width（h,w）,根据输出向量的大小h*w（比如2*2）和候选feature map（即候选区域在feature map上的投影）的大小H*W（比如5*5），将候选feature map划分为（H/h，W/w）（比如（5/2,5/2）=（2，2）注意，此处向下取整），然后使用最大池化，即可获得固定大小的输出。
