LXC简介

LXC即Linux Container，是利用Linux内核容器特性为用户提供空间接口的开源工具，用户可以通过其提供的API创建和管理系统或者应用程序容器。LXC利用内核支持的资源隔离以及控制机制，通过对容器的配置，使用一系列工具对容器进行控制，可以快速部署，具有较小的虚拟化开销的优点。

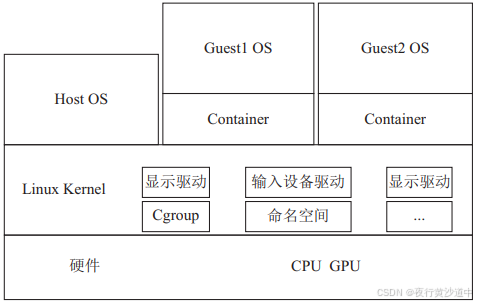

LXC功能的实现主要依赖Linux内核的命名空间（Namespace）资源隔离机制和控制群（Cgroup）资源控制机制。命名空间将LXC启动的进程隔离放入独立的Namespace，形成独立的一组进程视图。同时Cgroup机制负责不同系统的资源的配置，分配CPU节点和Memory节点，以及监控容器空间内系统的运行状况。这样在容器空间内的进程只能感受到当前容器的状况。Cgroup可以为不同用户层面的资源管理，提供一个统一化的接口。从单个进程的资源控制到操作系统层面，Cgroup主要提供三个主要功能。一是资源限制，对进程组使用的资源总额进行限制。二是优先级分配，通过分配CPU时间片数量及硬盘IO带宽大小，实际上就相当于控制进程的优先级。三是资源统计，可以统计系统的资源使用量，如CPU使用时长、内存使用量等。一般地，LXC机制的系统架构图大致如下。多套不同类型的OS可运行在同一套硬件上，除了宿主OS以外其它OS均运行在LXC虚拟出的容器空间。

在这里插入图片描述
车载系统往往存在多屏显示的需求，例如传统上车辆的中控屏显和仪表系统各自运行在独立的SOC硬件上，多套屏显就要对应多套硬件设备。随着汽车电子化的发展，车载传感器数量越来越多，汽车整体能耗和线路复杂性也随之增加，同时汽车行业的竞争越来越激烈，各车厂各车型越来越利薄，因此车企在智能驾驶舱的屏显方案中，降低硬件成本成为他们重点考虑的方面之一。例如信大捷安提出的智能座舱LXC容器化安全系统方案，就是一种“单硬件-多系统-多屏幕”的车载系统解决方案，同时满足仪表盘、IVI系统屏、副驾屏、HUD屏等的显示。

LXC源码编译

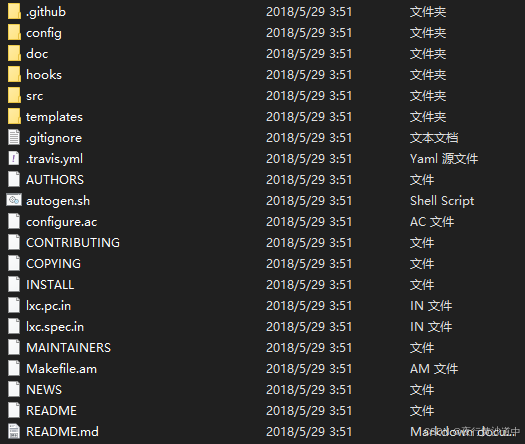

LXC项目的网站地址是https://linuxcontainers.org/，该站点给出了LXC项目的介绍、LXC工具的操作说明、相关API的使用方法、相关文章和论坛以及源码的下载方法等。源码在github上的地址是https://github.com/lxc/lxc，目前有9个稳定版本（stable-0.7.4 ~ stable-6.0）的源码可供使用，不同版本对Linux内核的要求以及编译方法略有不同，我们这里使用的是stable-1.0版本，它要求内核版本大于2.6.32，要求使用glibc或musl库，支持arm64架构，我们使用的开发板设备满足这些要求。源码stable-1.0的原始目录结构如下。其中src/lxc目录存放了LXC功能实现的核心代码，autogen.sh是编译的入口脚本。

在这里插入图片描述
利用开发板交叉工具编译链环境编译源码，首先执行“./autogen.sh”，这个脚本根据configure.ac文件的配置项生成了configure文件，这个文件包含几个主要的配置变量，变量“prefix”指将来生成的LXC编译产物存放路径，“host”指宿主系统所在硬件的架构，“target”指LXC运行的目标架构，通常和“host”一致，“build”指编译LXC的环境架构，我们是在Ubuntu中编译的。运行configure，然后会进行一系列的环境check，最后生成Makefile。执行“make”进入编译阶段，完成后再执行“make install”将编译产物打包到configure指定的目录。在编译过程中遇到过多项编译错误（这里没有展示），优化修改代码后编译通过。编译产物打包完成如下。

在这里插入图片描述

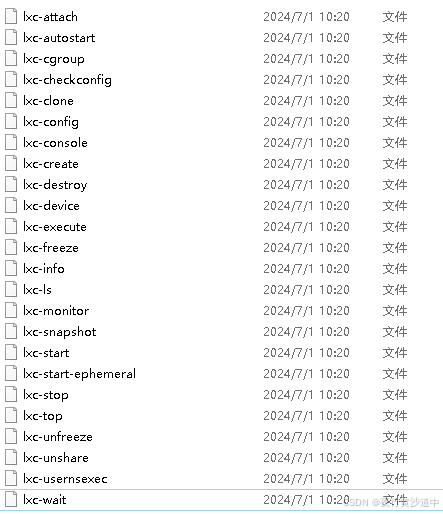

目录bin存放LXC一系列重要进程，主要用于控制容器的行为，如lxc-checkconfig用于检查当前环境是否支持LXC功能，lxc-create用于创建容器，lxc-start用于启动一个已创建的容器，lxc-attach用于开启容器的shell或在容器中运行应用程序，lxc-info用于查看容器的运行情况，lxc-stop用于终止容器运行，lxc-destroy用于将已创建的容器从系统中删除。这些进程的详细用法见地址https://linuxcontainers.org/lxc/manpages/。

在这里插入图片描述

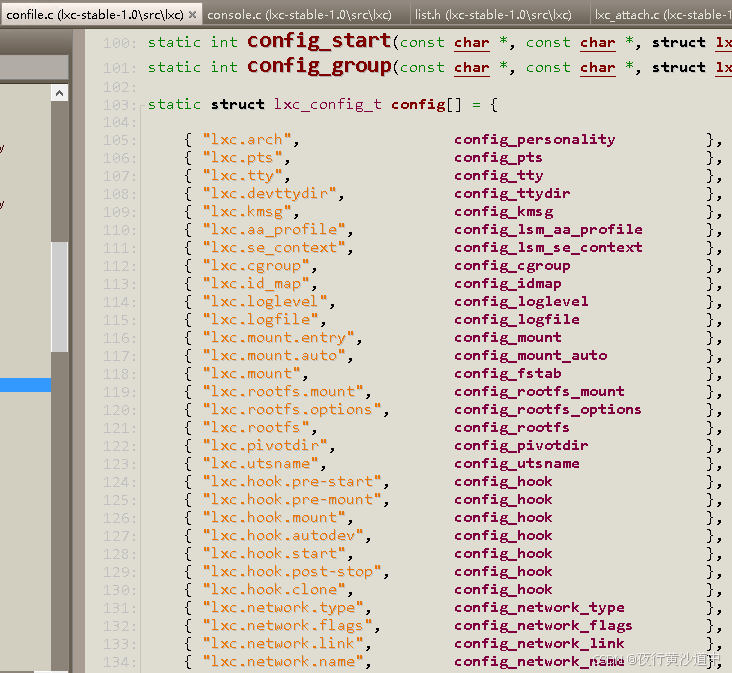

目录etc/lxc存放了容器的默认配置文件default.conf，这里只给出了配置容器的网络连接类型、端口及MAC地址的样例，如果不改动，则用lxc-create创建出来的容器的配置文件就是default.conf的内容。我们可以自己在default.conf中修改或添加其它配置项，LXC规定的配置项可在源码src/lxc/confile.c中查找。

在这里插入图片描述

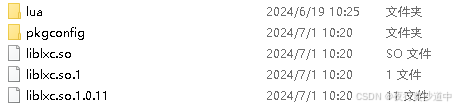

目录lib存放了核心库文件liblxc.so。目录var/lib/lxc当前为空，将来要存放所创建的容器的配置文件。

在这里插入图片描述

适配开发板设备

适配过程

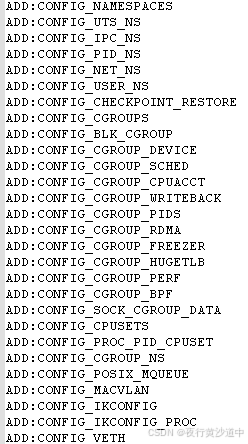

LXC功能的实现依赖Linux内核Namespace和Cgroup机制，需要打开相关的内核配置开关，添加的内核编译选项如下。重新编译内核镜像。

在这里插入图片描述

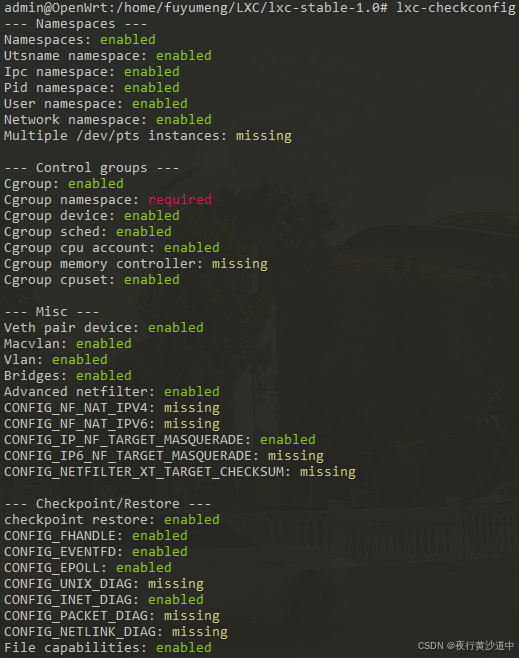

将前面的LXC编译产物目录workdir打包放到开发板的指定位置。首先检查环境是否支持运行LXC，执行lxc-checkconfig结果如下，发现Cgroup namespace这项后面是红色的required，说明当前环境不完善。

在这里插入图片描述

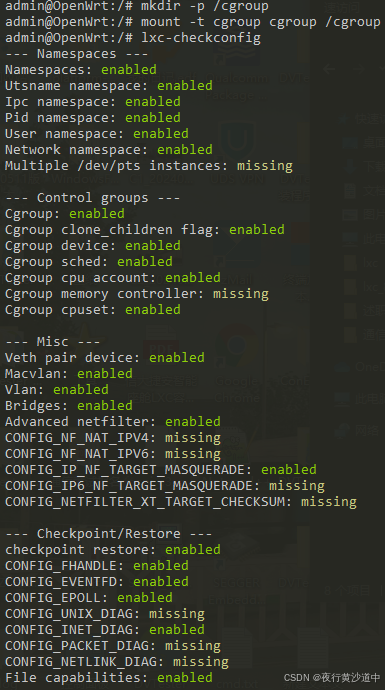

原因在于并未进行Cgroup节点挂载，创建一个目录/cgroup作为Cgroup挂载目录，然后执行“mount -t cgroup cgroup /cgroup”，再检查环境如下，是正常的，应该可以运行LXC了。

在这里插入图片描述
尝试创建一个容器，运行lxc-create，-n后面是容器名称，-t后面是模板名称，LXC项目提供了多种适配不同体系的容器模板如ubuntu、debian、aarch64等，这里我们不采用模板。

在这里插入图片描述
在workdir的目录var/lib/lxc出现了名为fym_ct的目录，这就是刚才创建的名为fym_ct的容器的配置文件目录，里面有个config文件。

在这里插入图片描述
查看config内容如下，这几行就是前面提到的etc/lxc/default.conf的内容，即我们创建的fym_ct就是按照默认配置生成的。

在这里插入图片描述
实际的网口并不是lxcbr0，修改成开发板上的br-lan。运行容器还需要指定待运行的rootfs，这里我们就使用开发板自身的rootfs。为了与host名称区分，给容器添加一个自身的uts名称。修改后的config如下。

在这里插入图片描述
运行lxc-info查看当前新建容器fym_ct的状态，显示STOPPED，未运行。

在这里插入图片描述

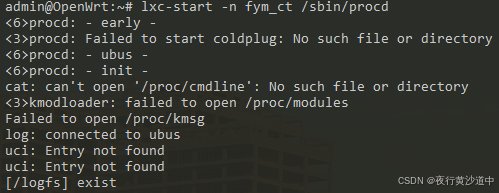

运行lxc-start启动该容器，命令的后面/sbin/procd表示rootfs的启动进程路径，因为开发板的init进程就是/sbin/procd。执行后可以看到系统启动的相关日志打印如下。

在这里插入图片描述
此时查看fym_ct状态如下，看到State已经变成了RUNNING，PID为8891，这个就是由lxc-start启动的fym_ct中的init进程即/sbin/procd的进程号，区别于host的/sbin/procd进程号（PID为1）。IP为192.168.0.1，这个就是我们前面指定的br-lan的IP地址。Link后的vethO420PI是系统随机给出的虚拟网卡名称。

在这里插入图片描述

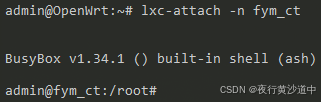

我们可以进入fym_ct的shell中，运行lxc-attach，可以看到打印了built-in shell，用户名称从host的OpenWrt变成了fym_ct，相当于进入了fym_ct中运行的另一个rootfs系统内部。

在这里插入图片描述
进入后发现/proc目录为空，先执行/proc挂载。

在这里插入图片描述
查看进程信息，对照在host中查看到的进程信息，可以看到host中的PID8891在fym_ct中进程号为1，同一个进程的PID在host中是按host的/sbin/procd进程号增加的，而在fym_ct中是从进程号1增加的，类似于在另一块设备上启动了开发板的rootfs。

在这里插入图片描述

资源占用情况

在运行容器fym_ct之前，查看系统的内存情况如下，占用83MB。

在这里插入图片描述
启动fym_ct之后，系统内存情况如下，占用114MB，可以看到fym_ct运行起来后系统内存的占用增加了31MB。

在这里插入图片描述
此时再创建一个新的容器fym_ct2，仍然在其中运行开发板的rootfs，待其进程都启动后，查看系统内存情况如下，占用140MB。可以看到运行了fym_ct2后系统内存占用又增加了26MB。

在这里插入图片描述

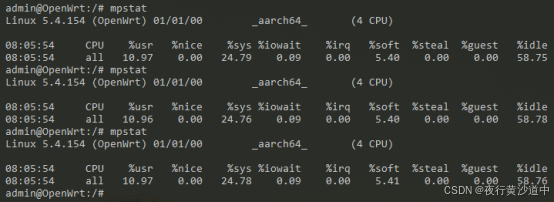

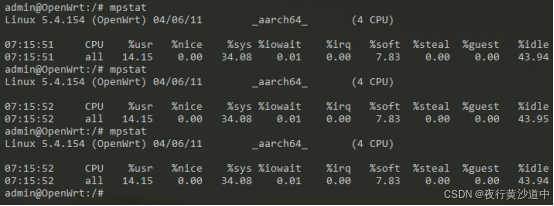

运行容器之前，查看系统的CPU使用率情况如下，用户与系统加起来的占用率约36%。

在这里插入图片描述

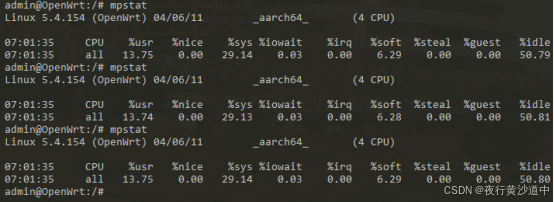

启动fym_ct之后，系统的CPU使用率情况如下，用户与系统加起来占用率约为43%，增加了约7%。

在这里插入图片描述
再启动fym_ct2之后，系统的CPU使用率情况如下，用户与系统加起来占用率约为48%，再增加了约5%。

在这里插入图片描述
资源使用情况可总结如下表。

系统配置	Memory / MB	Memory diff / MB	CPU / %	CPU diff / %
Host rootfs	83	/	36	/
Host rootfs + Container fym_ct（运行开发板rootfs）	114	+31	43	+7
Host rootfs + Container fym_ct（运行开发板rootfs） + Container fym_ct2（运行开发板rootfs）	140	+57	48	+12
