Android 11.0 修改系统显示大小导航栏消失

Android 11.0 修改系统显示大小导航栏消失

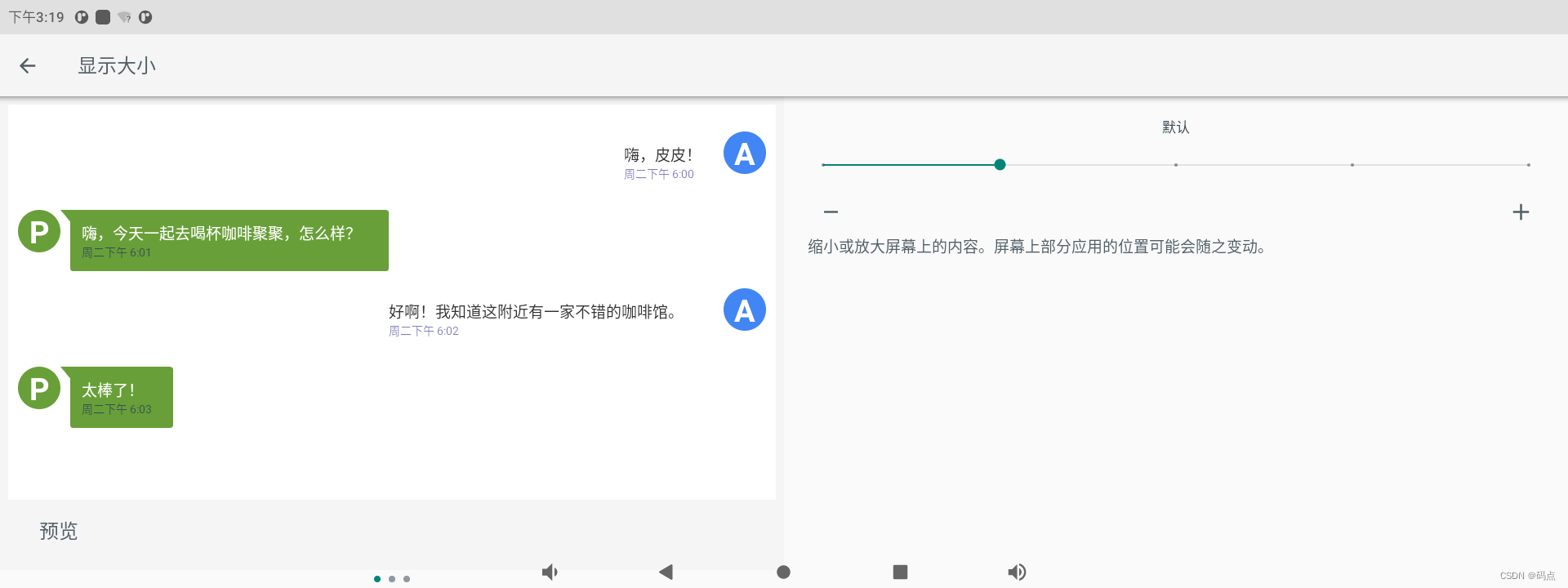

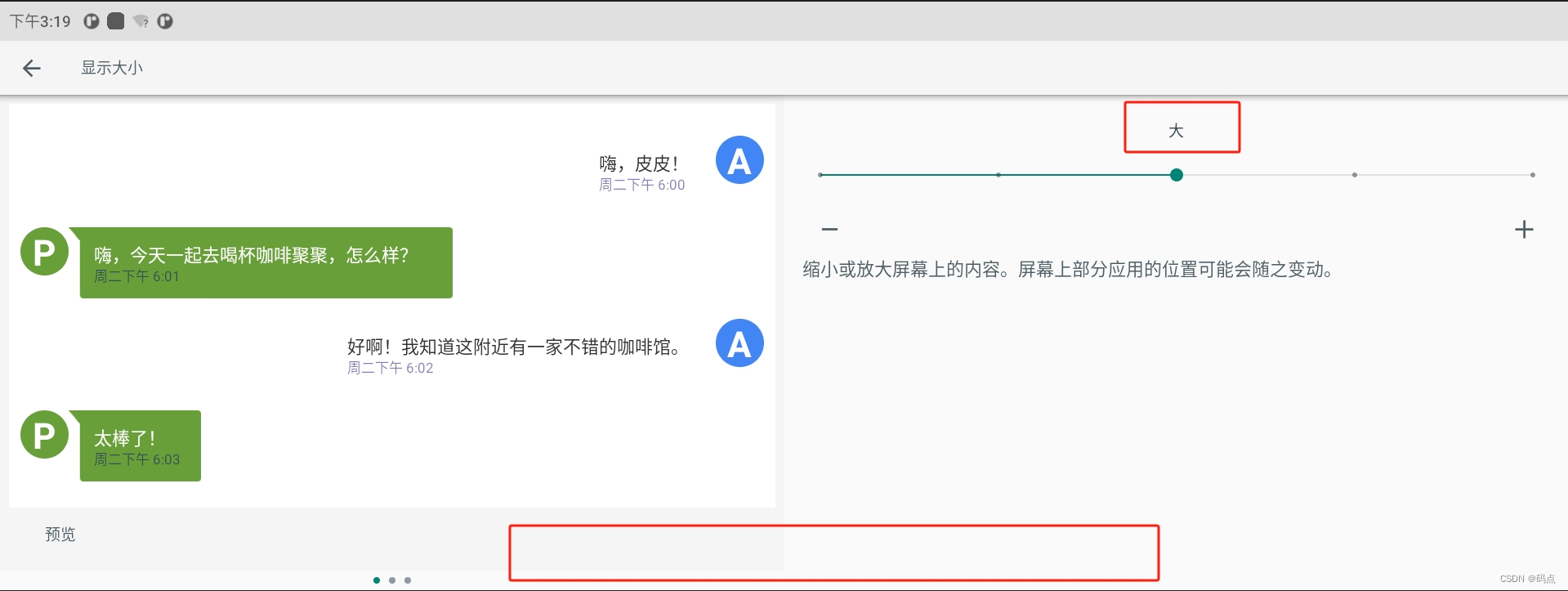

1.显示大小设置为大时，导航栏图标不显示。
设置为大，较大，最大时，导航栏图标不显示。

2.开始怀疑是导航栏被隐藏了，各种折腾无效。

3.发现：
frameworks/base/packages/SystemUI/src/com/android/systemui/statusbar/phone/EdgeBackGestureHandler.java中

updateCurrentUserResources方法异常，加打印：

android.util.Log.d(TAG, "updateCurrentUserResources: navigation_bar_gesture_height "
                + res.getDimension(com.android.internal.R.dimen.navigation_bar_gesture_height));

        android.util.Log.d(TAG, "updateCurrentUserResources: navigation_bar_frame_height "
                + res.getDimension(com.android.internal.R.dimen.navigation_bar_frame_height));

        android.util.Log.d(TAG, "updateCurrentUserResources: navigation_bar_height "
                + res.getDimension(com.android.internal.R.dimen.navigation_bar_height));

        android.util.Log.d(TAG, "updateCurrentUserResources: defaultGestureHeight "
                + defaultGestureHeight + " dm.density " + dm.density + " dm.densityDpi " + dm.densityDpi);

结果：

2024-06-24 18:33:55.932   686-686   EdgeBackGestureHandler  com.android.systemui                 D  updateCurrentUserResources: dm:DisplayMetrics{density=1.1875, width=1920, height=720, scaledDensity=1.1875, xdpi=320.0, ydpi=320.0}
2024-06-24 18:33:55.932   686-686   EdgeBackGestureHandler  com.android.systemui                 D  updateCurrentUserResources: com.android.internal.R.dimen.navigation_bar_gesture_height:17105329
2024-06-24 18:33:55.932   686-686   EdgeBackGestureHandler  com.android.systemui                 D  updateCurrentUserResources: dm.density:1.1875
2024-06-24 18:33:55.932   686-686   EdgeBackGestureHandler  com.android.systemui                 E  updateCurrentUserResources: defaultGestureHeight:48.0
2024-06-24 18:33:55.998   686-686   EdgeBackGestureHandler  com.android.systemui                 D  updateCurrentUserResources: dm:DisplayMetrics{density=1.1875, width=1920, height=720, scaledDensity=1.1875, xdpi=320.0, ydpi=320.0}
2024-06-24 18:33:55.998   686-686   EdgeBackGestureHandler  com.android.systemui                 D  updateCurrentUserResources: com.android.internal.R.dimen.navigation_bar_gesture_height:17105329
2024-06-24 18:33:55.998   686-686   EdgeBackGestureHandler  com.android.systemui                 D  updateCurrentUserResources: dm.density:1.1875
2024-06-24 18:33:55.998   686-686   EdgeBackGestureHandler  com.android.systemui                 E  updateCurrentUserResources: defaultGestureHeight:48.0
2024-06-24 18:34:02.916   686-686   EdgeBackGestureHandler  com.android.systemui                 D  updateCurrentUserResources: dm:DisplayMetrics{density=1.375, width=1920, height=720, scaledDensity=1.375, xdpi=320.0, ydpi=320.0}
2024-06-24 18:34:02.916   686-686   EdgeBackGestureHandler  com.android.systemui                 D  updateCurrentUserResources: com.android.internal.R.dimen.navigation_bar_gesture_height:17105329
2024-06-24 18:34:02.917   686-686   EdgeBackGestureHandler  com.android.systemui                 D  updateCurrentUserResources: dm.density:1.375
2024-06-24 18:34:02.917   686-686   EdgeBackGestureHandler  com.android.systemui                 E  updateCurrentUserResources: defaultGestureHeight:0.0
2024-06-24 18:34:02.959   686-686   EdgeBackGestureHandler  com.android.systemui                 D  updateCurrentUserResources: dm:DisplayMetrics{density=1.375, width=1920, height=720, scaledDensity=1.375, xdpi=320.0, ydpi=320.0}
2024-06-24 18:34:02.959   686-686   EdgeBackGestureHandler  com.android.systemui                 D  updateCurrentUserResources: com.android.internal.R.dimen.navigation_bar_gesture_height:17105329
2024-06-24 18:34:02.959   686-686   EdgeBackGestureHandler  com.android.systemui                 D  updateCurrentUserResources: dm.density:1.375
2024-06-24 18:34:02.959   686-686   EdgeBackGestureHandler  com.android.systemui                 E  updateCurrentUserResources: defaultGestureHeight:0.0

com.android.internal.R.dimen.navigation_bar_height的值为0

4.解决：

在frameworks\base\core\res\res添加文件夹：

最小宽度sw这个是Android默认的，
一般应该是这样计算（在网上也能搜索到）
adb shell wm size 得到分辨率为 1920*720
adb shell wm density 得到密度为 160
那么sw = 160 * 小的size / density = 160x720/240 = 720

frameworks/base/core/res/res/values-sw400dp/
frameworks/base/core/res/res/values-sw460dp/
frameworks/base/core/res/res/values-sw520dp/

我的机器dm.densityDpi为180，190，220，252，284，在160和190正常
所以添加以上三个，在文件夹中添加dimens.xml文件：

<resources>

    <!-- Height of the bottom navigation / system bar. -->
    <dimen name="navigation_bar_height">64dp</dimen>

    <!-- Height of the bottom navigation bar in landscape; often
         the same as @dimen/navigation_bar_height -->
    <dimen name="navigation_bar_height_landscape">64dp</dimen>

</resources>

navigation_bar_height*dm.density
180的值为：48dp
190的值为：56dp
220的值为：64dp
252的值为：72dp
284的值为：80dp
