FCN系列之一 FCN

准备继续狂补基础知识啊。

这里主要参考了

@simshang 的一篇：

http://simtalk.cn/2016/11/01/Fully-Convolutional-Networks/

@shenxiaolu1984 的一篇博文：

https://blog.youkuaiyun.com/shenxiaolu1984/article/details/51348149

@飞跃重洋的思念的一篇

https://blog.youkuaiyun.com/taigw/article/details/51401448

github实现代码：@Evan Shelhamer 非常感谢

https://github.com/shelhamer/fcn.berkeleyvision.org/blob/master/voc-fcn32s/net.py

本文是深度学习应用于图像分割的代表作，作为Oral发表于CVPR 2015，在许多教程中都被推荐（例如Li Feifei在Standford的视觉识别CNN）。第二作者Evan Shelhamer也是Caffe的首席开发者。

本文在图像分割问题中应用了当下CNN的几种最新思潮，在PASCAL VOC分割任务上IU(交比并)达到62.2%，速度达到5fps。提供了基于Caffe的 模型和测试python代码 。

辨：两种分割任务
semantic segmentation - 只标记语义。下图中。
instance segmentation - 标记实例和语义。下图右。
本文研究第一种：语义分割

网络特点

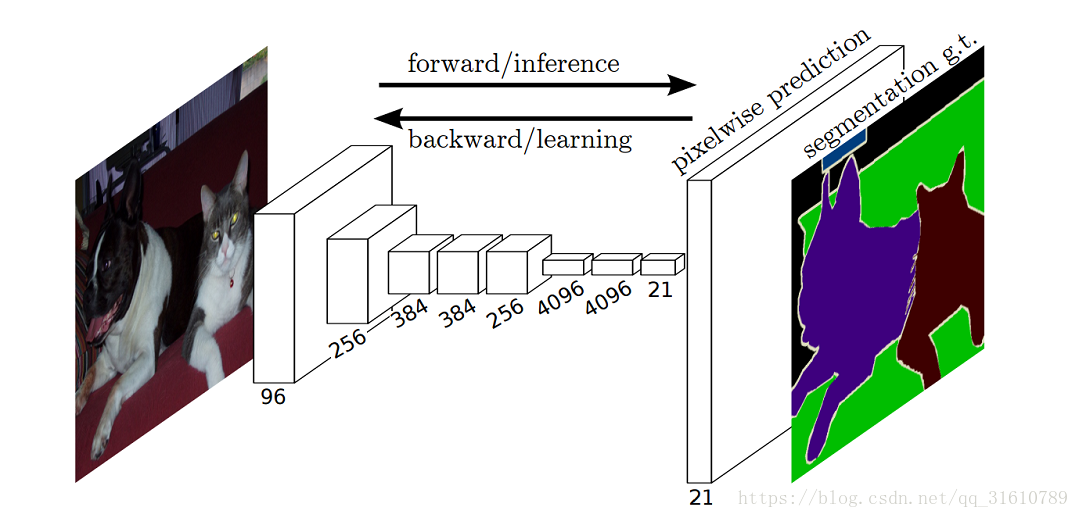

结构图

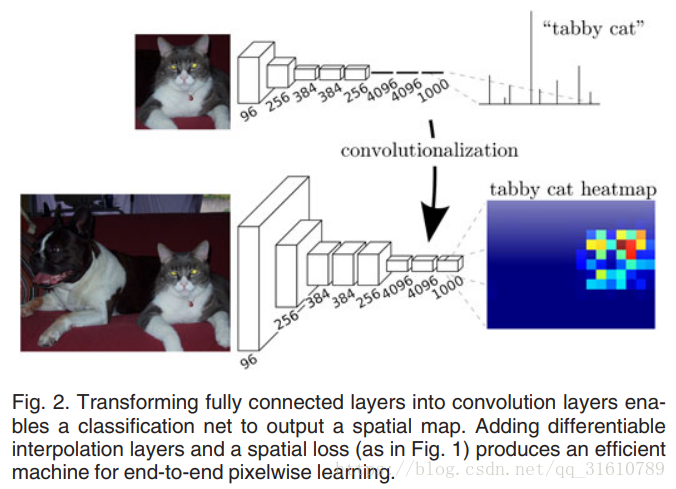

1：如下对比图的结构：全卷积神经网络中不再有全连接层，而是全部换成卷积层。

传统的网络（像LeNet, Alexnet等）需要固定输入图片的尺寸，因为它们固定维度的全连接层，导致需要丢弃一些受空间限制的部分。但全连接层可以看做是被一种卷积核卷积得到，这种卷积核能够覆盖整个输入区域。而且不用管输入图片的大小，反正卷积无所谓输入，只管卷积出feature map即可。文中还着重说明这样计算会比全连接层快很多。（使劲自夸啊）

FCN将传统CNN中的全连接层转化成一个个的卷积层。如下图所示，在传统的CNN结构中，前5层是卷积层，第6层和第7层分别是一个长度为4096的一维向量，第8层是长度为1000的一维向量，分别对应1000个类别的概率。FCN将这3层表示为卷积层，卷积核的大小(通道数，宽，高)分别为（4096,1,1）、（4096,1,1）、（1000,1,1）。所有的层都是卷积层，故称为全卷积网络。

比如20个类，最终输出是16*16*21维度的feature map，由上图倒数最后一个16*16*4096经过1*1*21的卷积核得到。再进行上采样和上一层细致的feature map 相加。

2：上采样进行特征的细化重现

可以发现，经过多次卷积（还有pooling）以后，得到的图像越来越小,分辨率越来越低（粗略的图像），那么FCN是如何得到图像中每一个像素的类别的呢？为了从这个分辨率低的粗略图像恢复到原图的分辨率，FCN使用了上采样。例如经过5次卷积(和pooling)以后，图像的分辨率依次缩小了2，4，8，16，32倍。对于最后一层的输出图像，需要进行32倍的上采样，以得到原图一样的大小。

这个上采样是通过反卷积（deconvolution）实现的。对第5层的输出（32倍放大）反卷积到原图大小，得到的结果还是不够精确，一些细节无法恢复。于是Jonathan将第4层的输出和第3层的输出也依次反卷积，分别需要16倍和8倍上采样，结果就精细一些了。

主要是在论文的第三章介绍的。本文使用反卷积的方式进行上采样扩大尺寸，作者说在像素级别的分类上反卷积效果非常不错。这里提及一下论文中还提及Shift-and-Stitch和差值的方法进行输出maps的尺寸转换的方法，Shift-and-Stitch参考了下面月@牙眼的楼下小黑的这篇博客

https://www.jianshu.com/p/e534e2be5d7d

caffee中

对于convolution:  output = (input + 2 * p  - k)  / s + 1;

对于deconvolution:                          output = (input - 1) * s + k - 2 * p               （1）

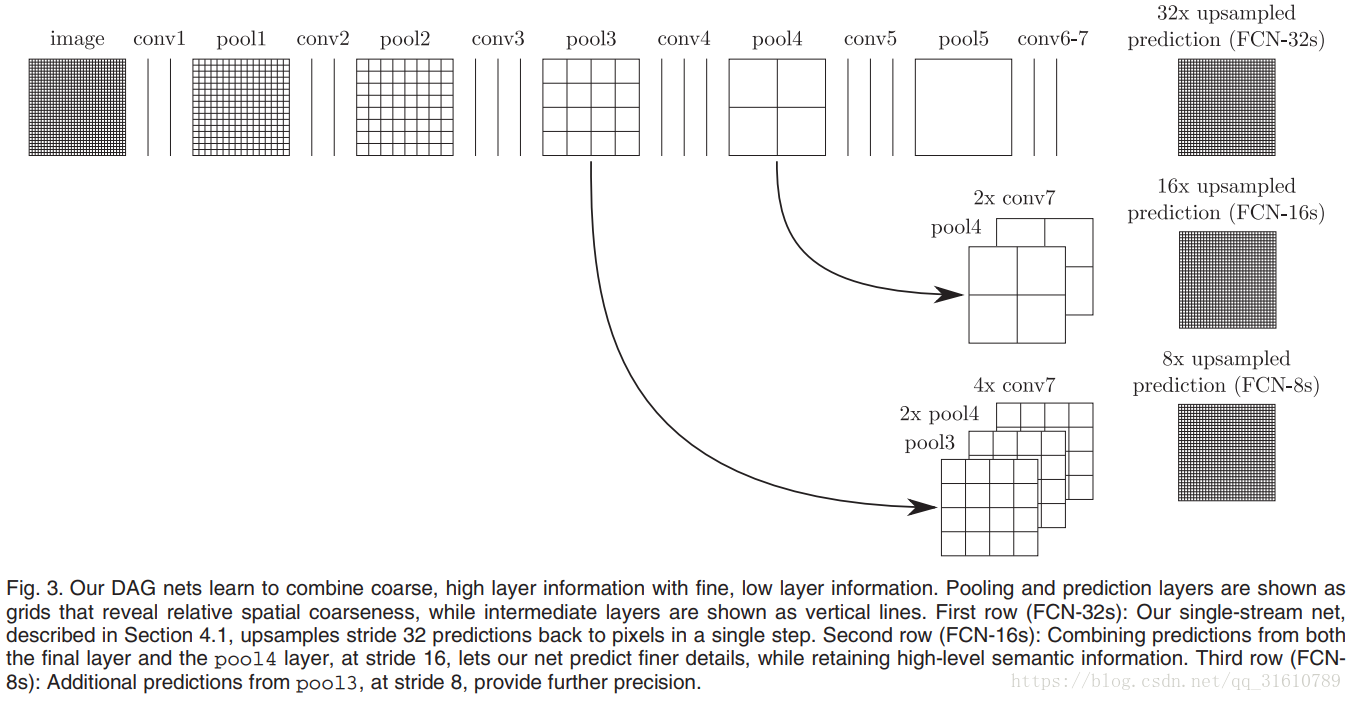

下图是32倍，16倍和8倍上采样得到的结果的对比，可以看到它们得到的结果越来越精确：

对应上一幅结构示意图的FCN-32S, FCN-16S, FCN-8S

3. loss函数：

最后和G.T.比较的是原图尺寸w*h*21的feature map，逐像素去计算softmax误差，那么G.T.也转化为w*h*21，对齐计算。

FCN的优点和不足

与传统用CNN进行图像分割的方法相比，FCN有两大明显的优点：一是可以接受任意大小的输入图像，而不用要求所有的训练图像和测试图像具有同样的尺寸。二是更加高效，因为避免了由于使用像素块而带来的重复存储和计算卷积的问题（这部分优点不太懂啊）。

同时FCN的缺点也比较明显：一是得到的结果还是不够精细。进行8倍上采样虽然比32倍的效果好了很多，但是上采样的结果还是比较模糊和平滑，对图像中的细节不敏感。二是对各个像素进行分类，没有充分考虑像素与像素之间的关系，忽略了在通常的基于像素分类的分割方法中使用的空间规整（spatial regularization）步骤，缺乏空间一致性。
