Windows下VTK安装与配置

安装VTK需要先安装CMake，CMake是一个用于生成对应编译器的工程文件，再通过工程文件对代码进行编译，从而得到相应的库或软件。

1.CMake安装

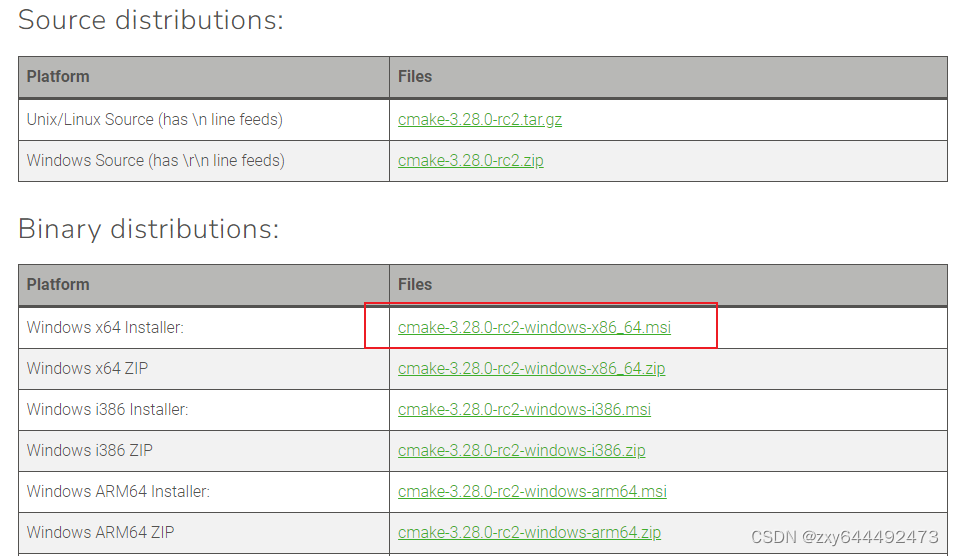

官网下载地址：https://cmake.org/download/

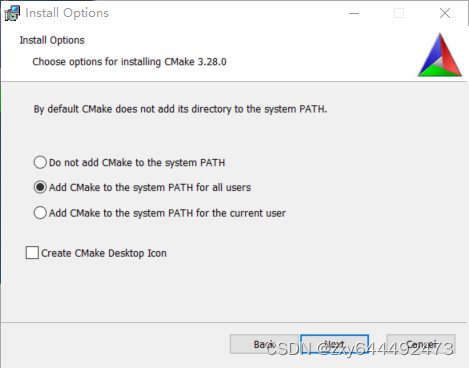

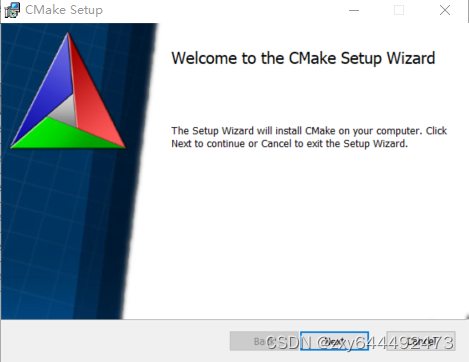

开始安装，基本是一直Next就可以

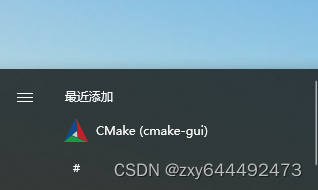

可以看到已经安装好了！

2.VTK安装

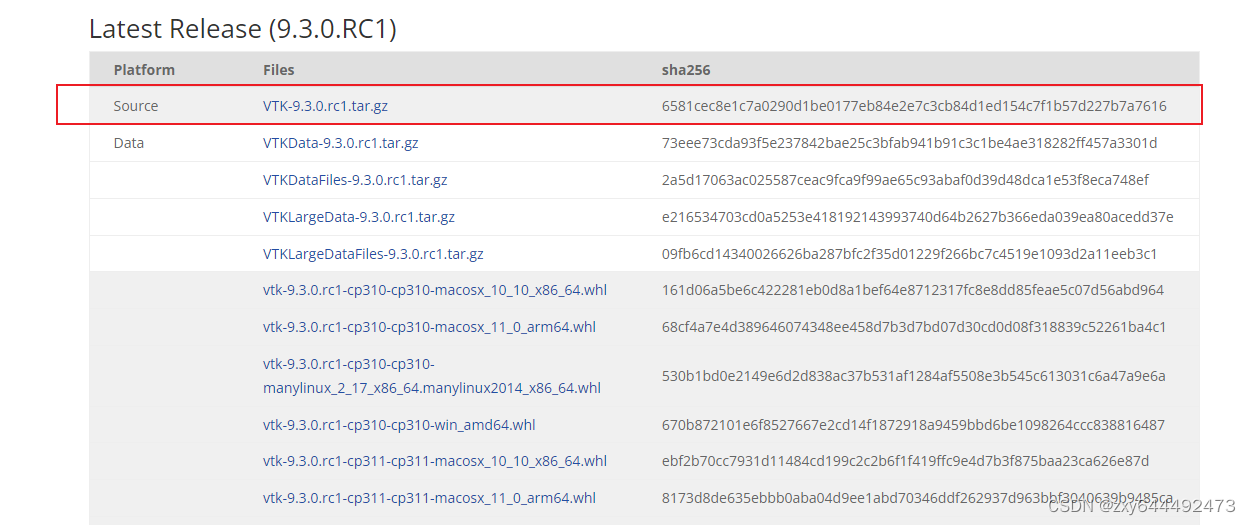

官网下载地址：Download | VTK.这里只选择了源码包，也可以下载数据包、文档包。

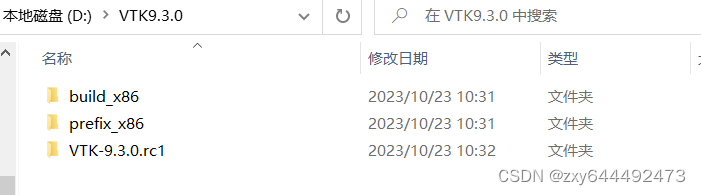

下载完成后，在D盘或者C盘创建一个目录(这里是D盘)，将下载好的VTK-9.3.0.rc1.tar.gz拷贝至该目录并解压为VTK-9.3.0.rc1，另外再新建两个目录，分别命名为build_x86、prefix_x86(我这里生成的是32位的工程文件)，操作完成的结果如下图所示：

勾选Advanced选择项，可以在CMake界面上看到更多的选项。

勾选Grouped分组显示。

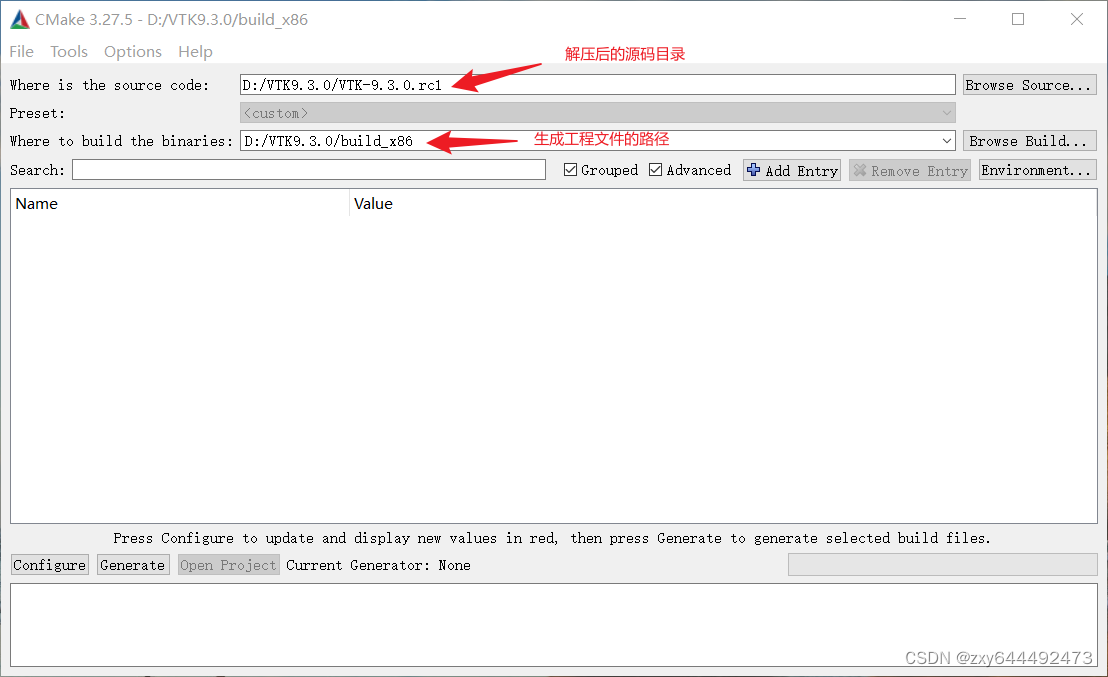

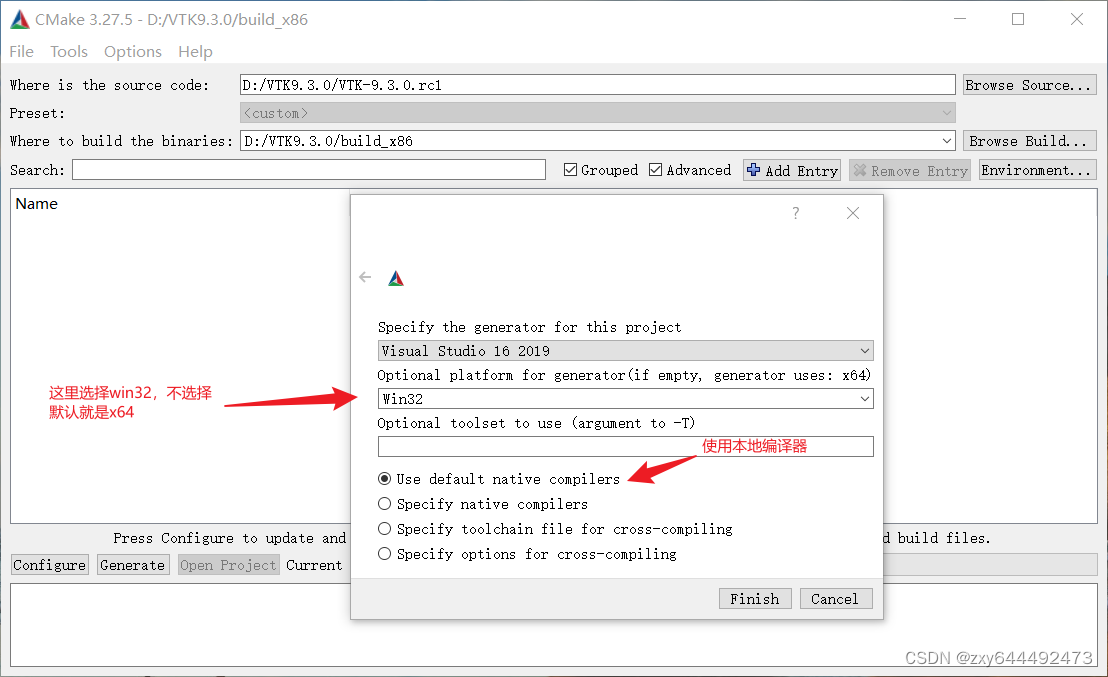

两个输入框设置完毕后，就可以点击左下角的Configure按钮，接着会弹出如下对话框，我这里选择的是VS2019,win32表示x86，点击Finish按钮。

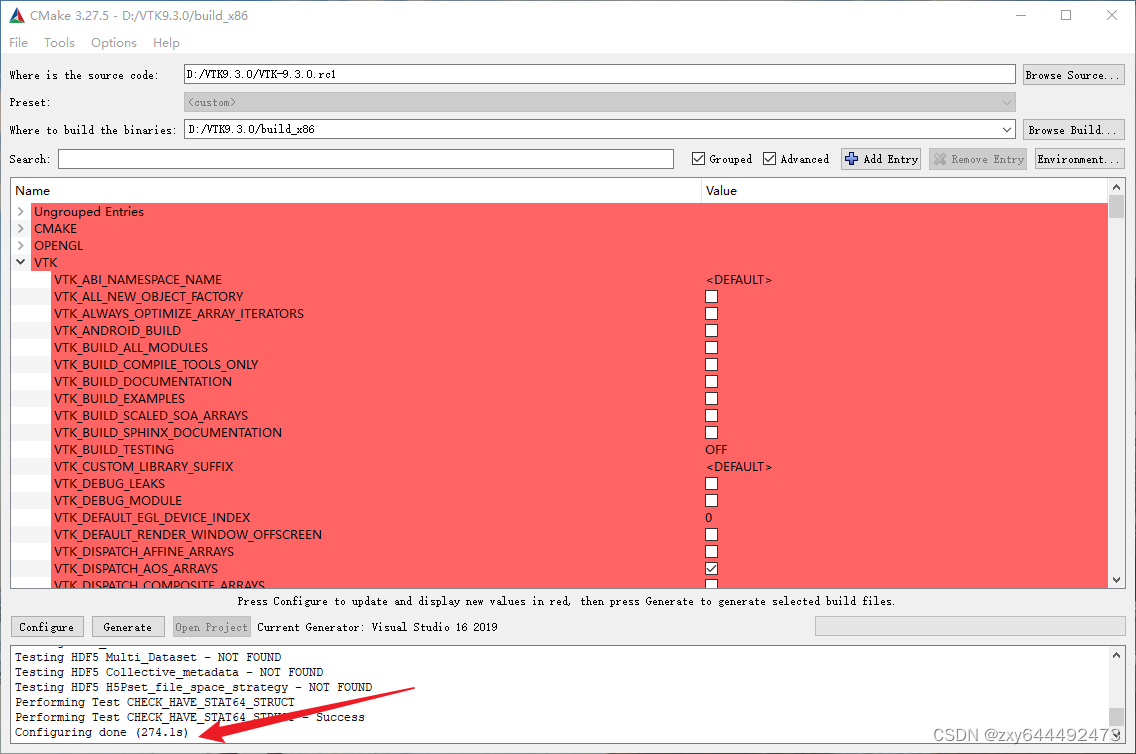

等待构建，完成后如下图：

出现标红，不是出现啥错误，是需要确认一些配置项。

a.勾选BUILD_SHARED_LIBS，生成VTK动态连接库(默认是勾选上的)，这样之后生成的VTK应用程序将会比较小。

b.修改CMAKE_INSTALL_PREFIX的值(这里补充一下，在build目录同级路径创建prefix目录C:/InstallPackage/VTK9.3.0/prefix);VTK生成路径，这里存放之后使用vtk时的一些动态库dll，二进制库lib，vtk的一些头文件之类的。

c.勾选VTK_BUILD_EXAMPLES,编译生成一些测试用例。

d.修改VTK_MODULE_ENABLE_VTK_GUISupportMFC为YES,支持MFC开发。

再次点击Configure按钮，然后点击Generate按钮，生成完成如下图：

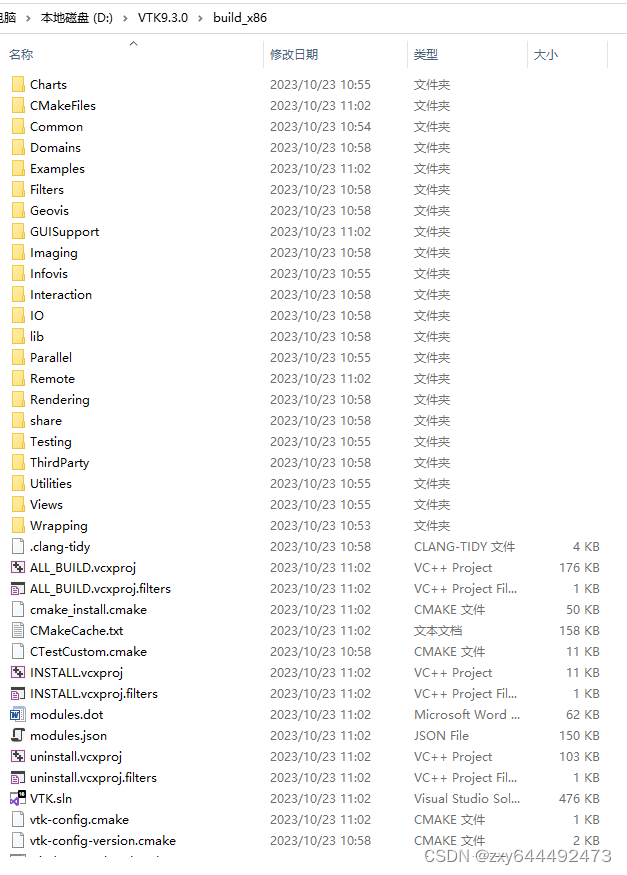

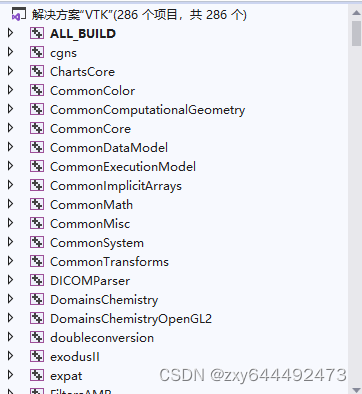

在build目录会生成VTK.sln解决方案文件，使用vs2019打开该工程。

3.VTK编译

由于CMake默认选择的是x86位，所以vs2019打开的就是Win32版本。

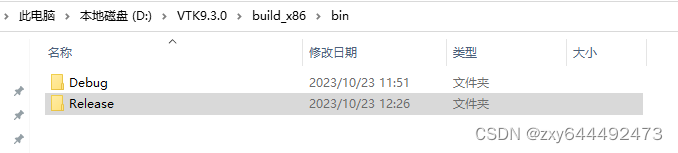

设置ALL_BUILD位启动项，右键选择生成(生成时间比较久)，则会在bin\Debug目录下生成相关dll,VS2019切换为Release，则会在bin\Release目录下生成相关dll,如图所示：

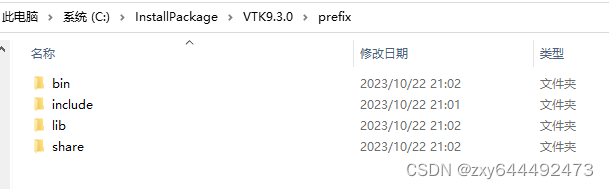

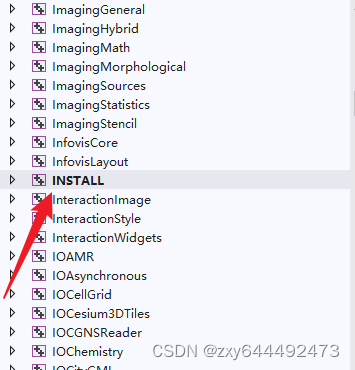

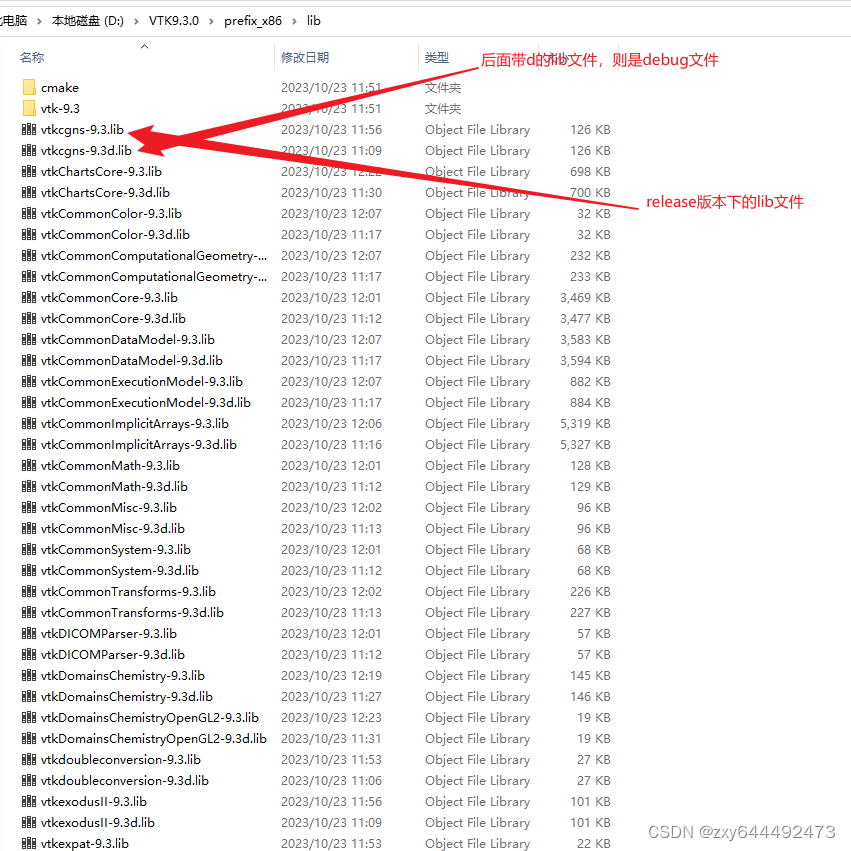

如果还想把VTK相关的头文件、动态链接库文件等提取出来，便于其它项目的开发，可以设置INSTALL项目为启动项，右键生成，VTK里的所有头文件以及相关的库文件等，即会被提取到CMAKE_INSTALL_PREFIX选项所指定的目录里，如下图所示：

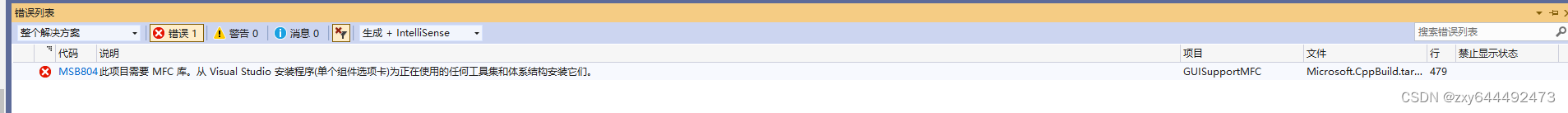

由于我选择了MFC开发，所以生成INSTALL项目时，出现如下图错误

打开VS2019安装，安装MFC模块，如下图所示：

到这里就安装完了VTK_x86的开发环境，包括debug、release版本库文件。

4.编写VTK示例

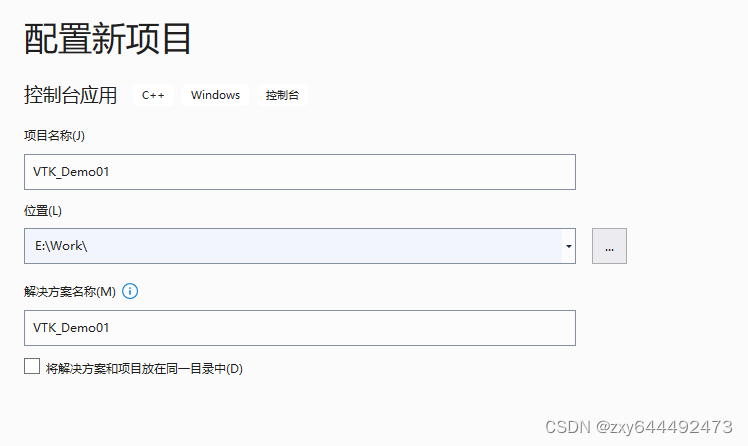

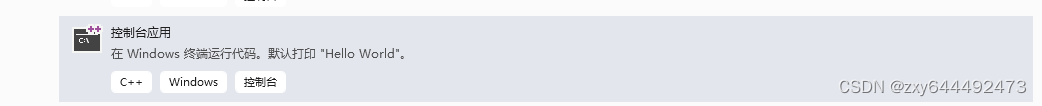

VS2019创建一个C++控制台应用程序：

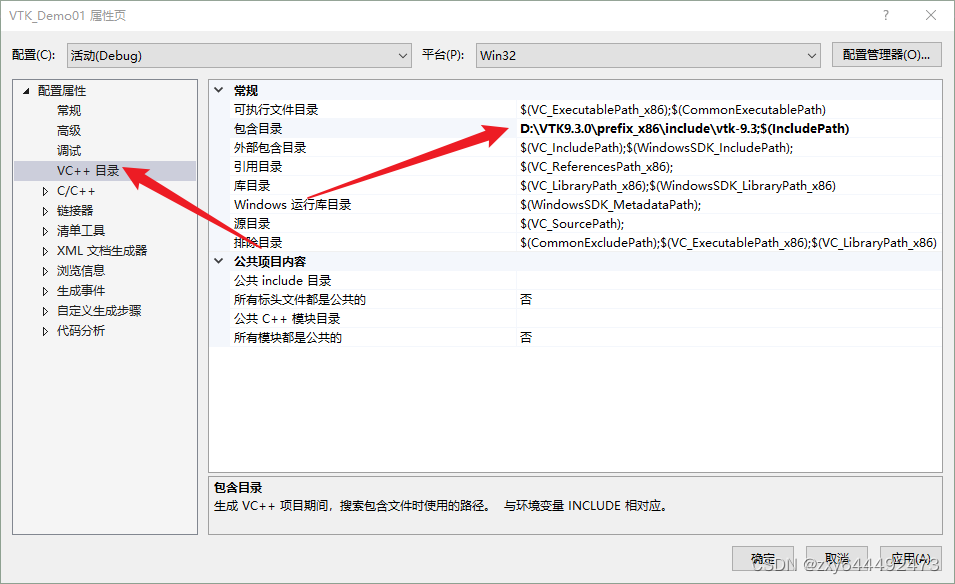

右键项目->VC++目录->配置头文件的包含目录

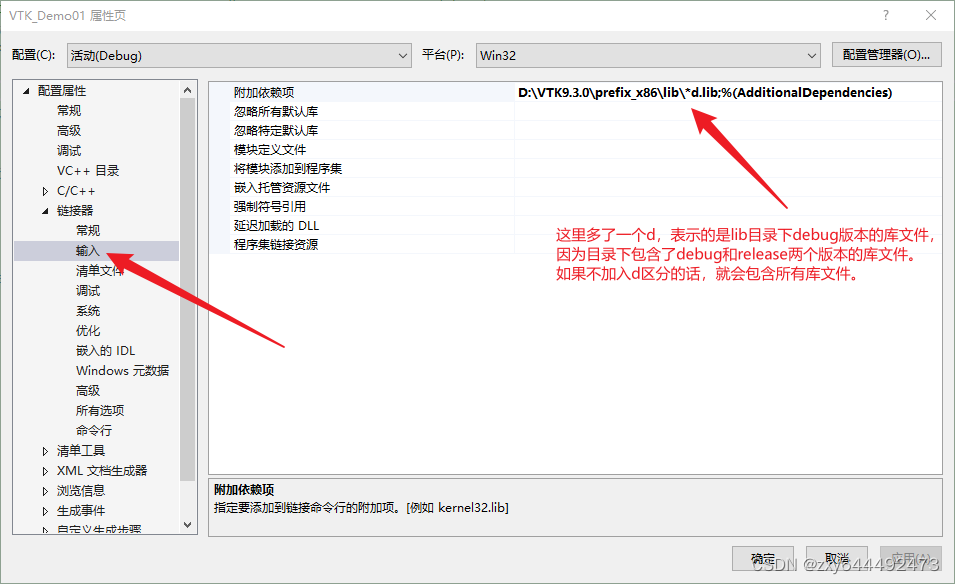

附加依赖项选择的是目录下所有lib文件。

相关代码如下：

#include "vtkSphereSource.h"
#include "vtkPolyDataMapper.h"
#include "vtkActor.h"
#include "vtkRenderer.h"
#include "vtkRenderWindow.h"
#include "vtkRenderWindowInteractor.h"
#include "vtkTransform.h"
#include "vtkAxesActor.h"
#include "vtkOrientationMarkerWidget.h"

int main() {
	//创建一个球体
	vtkSmartPointer<vtkSphereSource> sphereSource = vtkSmartPointer<vtkSphereSource>::New();
	sphereSource->SetCenter(0.0,0.0,0.0);
	sphereSource->SetRadius(1.0);
	sphereSource->Update();
	//
	vtkSmartPointer<vtkPolyDataMapper> mapper = vtkSmartPointer<vtkPolyDataMapper>::New();
	mapper->SetInputData(sphereSource->GetOutput());

	vtkSmartPointer<vtkActor> actor = vtkSmartPointer<vtkActor>::New();
	actor->SetMapper(mapper);

	vtkSmartPointer<vtkRenderer> render = vtkSmartPointer<vtkRenderer>::New();
	vtkSmartPointer<vtkRenderWindow> renderWindow = vtkSmartPointer<vtkRenderWindow>::New();
	vtkSmartPointer<vtkRenderWindowInteractor> renderWindowInteractor = vtkSmartPointer<vtkRenderWindowInteractor>::New();

	renderWindow->AddRenderer(render);
	renderWindowInteractor->SetRenderWindow(renderWindow);

	render->AddActor(actor);
	render->SetBackground(0.2, 0.3, 0.4);

	vtkSmartPointer<vtkTransform> transform = vtkSmartPointer<vtkTransform>::New();
	transform->Translate(1.0,0.0,0.0);

	vtkSmartPointer<vtkAxesActor> axes1 = vtkSmartPointer<vtkAxesActor>::New();
	render->AddActor(axes1);
	axes1->SetUserTransform(transform);

	vtkSmartPointer<vtkAxesActor> axes = vtkSmartPointer<vtkAxesActor>::New();

	vtkSmartPointer<vtkOrientationMarkerWidget> widget = vtkSmartPointer<vtkOrientationMarkerWidget>::New();
	widget->SetOutlineColor(0.9300, 0.5700, 0.1300);
	widget->SetOrientationMarker(axes);
	widget->SetInteractor(renderWindow->GetInteractor());
	widget->SetViewport(0.0, 0.0, 0.2, 0.2);
	widget->SetEnabled(1);
	widget->InteractiveOn();

	render->ResetCamera();
	renderWindow->SetSize(800,600);
	renderWindow->Render();

	renderWindowInteractor->Start();
	return 0;
}

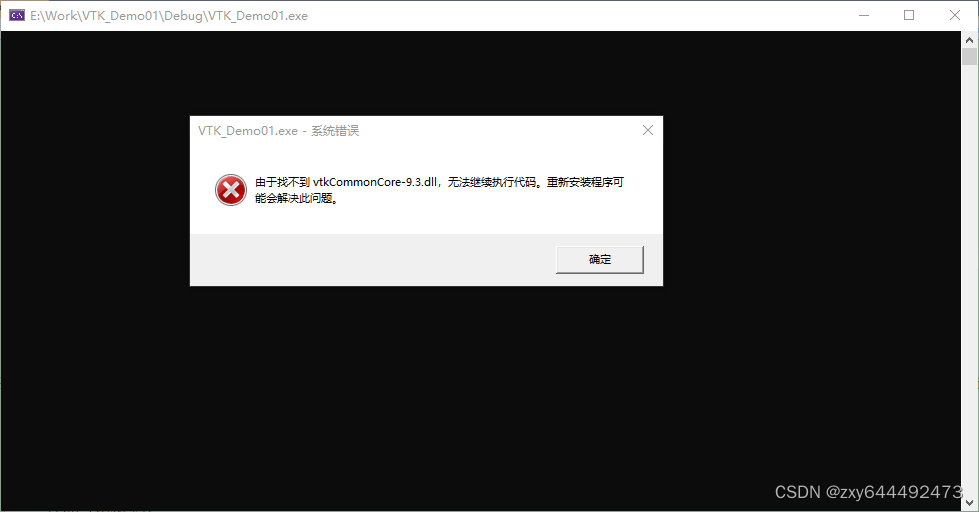

编译完成并启动程序，会出现如下错误：

缺少依赖库dll,我这里是将D:\VTK9.3.0\build_x86\bin\Debug目录下所有dll拷贝至exe同级目录下；

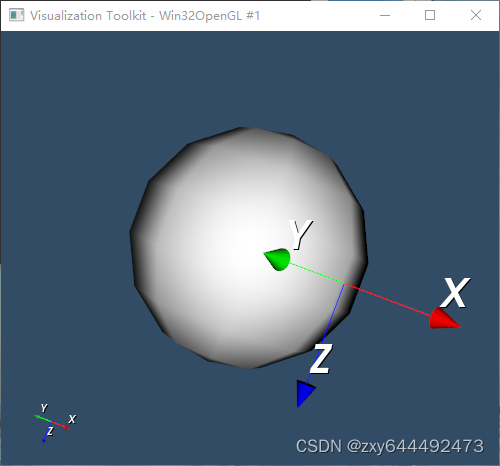

运行成功后的画面，写到这里就结束了，本文介绍了VTK安装与配置及开发测试。

附上代码:https://download.youkuaiyun.com/download/qq_31461977/88475018
