在硬件设计中，天线设计是比较有讲究，常用的低成本设计方式是PCB板载天线设计方式，但PCB板载天线在实际中应该如何设计，才能达到很好的收发效果呢？以下讲解射频天线设计指南。

1.天线设计指南

天线设计和射频布局对于在自由空间中传输和接收电磁辐射的无线系统至关重要。终端客户从具有限流电源（如纽扣电池）的RF产品中获得的无线范围在很大程度上取决于天线设计，外壳和良好的PCB布局。

对于使用相同硅和相同功率
但具有不同布局和天线设计实践的设计，RF范围的变化很大并不罕见。本应用笔记介绍了最佳实践，布局指南和天线调谐程序，以获得具有给定功率的最宽范围。其他重要的还探讨 了RF走线，电源去耦，通孔，PCB叠层以及天线和接地的一般布局考虑因素。详细介绍了射频无源器件的选择，如电感器和电容器等等。

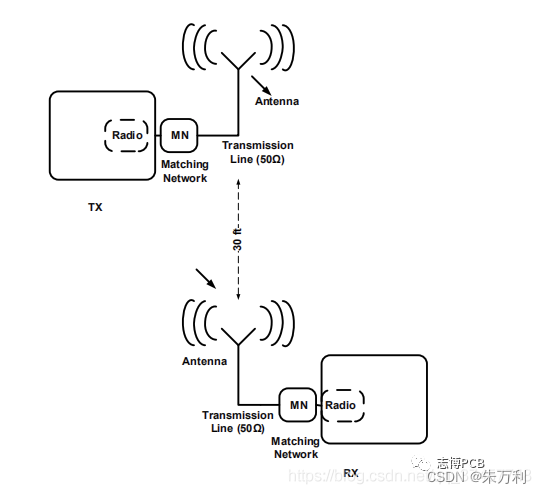

图1显示了无线系统的关键组件，包括发射器（TX）和接收器（RX）。
图1.典型的短程无线系统

精心设计的天线可确保无线产品的最佳工作距离。它可以从无线电传输的功率越大，它对于给定的分组错误率（PER）和接收器灵敏度所能覆盖的距离就越大。
类似地，接收器测的调谐良好的无线电可以在天线处发生最小的辐射。
确保来自无线电的大部分功率到达天线则需要正确设计RF 布局和无线电
