1、RocketMQ基础概念

看RocketMQ源码看了一段时间，自己总结了下学习RocketMQ源码顺序：

1、RocketMQ架构，就是先了解下Producer、NameSrv、Broker、Consumer的简单关系。

2、RocketMQ基础概念。我最初时候是直接看源码的，没有看MQ里一些基础类的概念，也不清楚这些类，比如BrokerData、QueueData、MessageQueue、brokerAddrTable、topicQueueTable这些类的作用，所以直接看源码时很难看懂方法的作用，所以最好先把common里简单的类、数据结构了解清楚。

3、RocketMQ的nameSrv，nameSrv里面只有9个类，但写的非常简介，可以先把nameSrv搞明白。

broker集群图示如下：

上图表示一个broker集群，集群名为cluster-a，里面有两个brokerName，分别为broker-a、broker-b，broker-a又包含了一个主broker和一个从broker，其中主broker的brokerId为0，ip为10.10.10.10，从broker的brokerId为1，ip为10.10.10.11。

pay：正常情况下一台机器只有一个ip，上面只能部署一个broker实例，一主一从要用两台机器。而虚拟机有虚拟网卡，一个虚拟机上面可以部署一个broker，nameSrv可以和broker一台机器，也可以不是同一台。

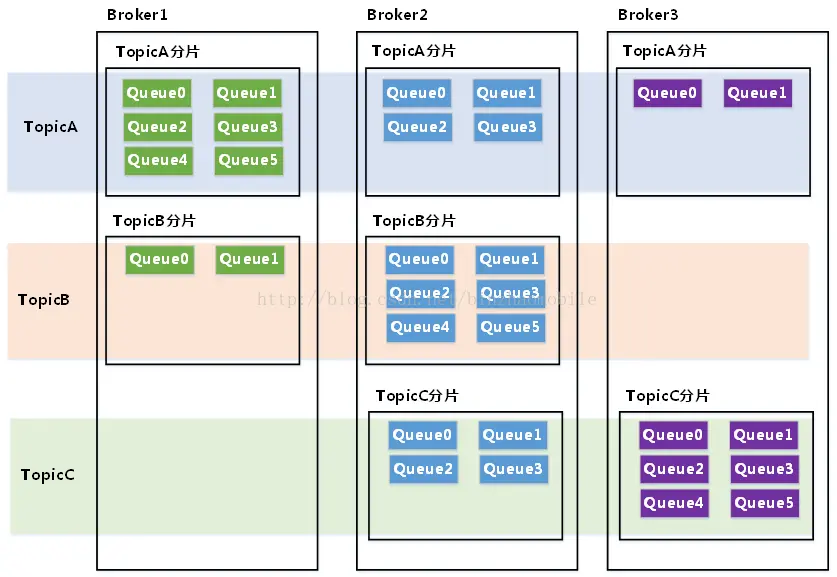

broker、topic、queue关系：

• rocketmq-common包：通用的一些类，方法，数据结构等

brokerAddrTable：HashMap<String/* brokerName */, BrokerData>;表示每个brokerName下面的一主多从的broker信息

BrokerData：里面有cluster、brokerName、brokerAddrs属性，cluster表示对应集群，brokerName表示brokerName下的一主多从broker，HashMap<Long/* brokerId */, String/* broker address */> brokerAddrs 表示哪个cluster集群下哪个brokerName下哪个brokerId对应的broker地址

topicQueueTable：HashMap<String/* topic */, List<QueueData>> topicQueueTable;表示每个topic下面的消息队列详情

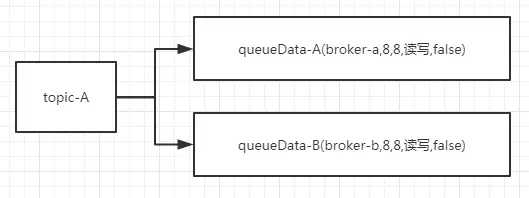

QueueData：描述了会有多少消息队列MessageQueue实例。每个topic是跨多个broker的，QueueData表示一个topic在哪个broker上，有多少读、写队列，即对应的消息队列MessageQueue信息，比如topic1跨两个broker，那么queueData里面的brokerName属性这个topic在哪个broker上，readQueueNums表示这个topic在这个broker上的读队列readMessageQueue的数量，writeQueueNums为写队列writeMessageQueue的数量，perm属性表示读/写/读和写。List<QueueData>就表示一个topic在哪一个broker上面的具体信息。如下图，表示topic-A在brokerName为broker-a和broker-b上各有8个读写队列。

MessagaQueue：里面有topic、brokerName、queueId属性，表示哪个broker上的哪个topic的queueId为**的消息队列TopicRouteData：定义了topic路由的相关信息，即一个topic到哪些brokerAddr去找等等，用于网络传输。List<QueueData>表示存储在哪些broker，有多少读写/队列，List<BrokerData>表示对应的broker集合，由List<QueueData>根据RouteInfoManager#pickupTopicRouteData方法得到。HashMap<String/* brokerAddr */, List<String>/* Filter Server */>表示brokerAddr对应的filterServer地址。

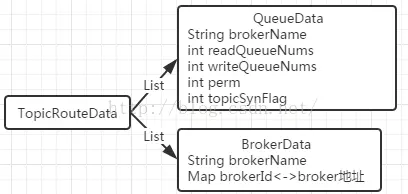

TopicRouteData与属性QueueData，BrokerData关系如下图：

ConfigManager：配置管理器的父类，各种配置的管理接口，提供配置文件，加载配置，持久化配置，提供编码，解码方法。编码解码具体实现方法由实现类自己实现，比如TopicConfigManager的decode方法，先根据json串得到TopicConfigSerializeWrapper对象，如果wrapper非空，则获取topicConfigTable以及dataVersion，来更新自己的属性。

TopicConfig：定义topic的配置项，包括topicName、读对列、写队列个数，默认都是16个

dataVersion：一般用于表识数据（配置）的版本，用来辅助判断是否需要更新数据（配置）等

TopicConfigSerializeWrapper：包括topicConfigTable和dataVersion，该类继承了抽象类RemotingSerializable，封装topic配置以及版本号，用于网络传输配置以及版本。

TopicList：这个类用于将topic列表进行序列化，用于网络传输。

ClusterInfo：保存cluster信息提供给网络传输。里面有HashMap<String/* clusterName */, Set<String/* brokerName */>> clusterAddrTable，HashMap<String/* brokerName */, BrokerData> brokerAddrTable，可以查到clusterName下所有broker等。

SubscriptionData：用来形容要订阅什么样的消息数据， 并不是真正的被订阅的数据。

Message：描述最基本消息，包含消息体，topic，tag，properties，Message msg = new Message(topic, tag, data)；

MessageExt：消息拓展类，继承Message，消费消息时重写consumeMessage(List<MessageExt> msgs, ConsumeConcurrentlyContext context)方法，可以得到Message的topic、tag、body，还有MessageExt的消息存入时间StoreTimestamp、重试次数reconsumeTimes、逻辑队列长度queueOffset、物理便宜CommitLogOffset、msgId等消息信息。

MessageBatch：批量Message

• rocketmq-broker包：接受生产者发来的消息并存储（通过调用rocketmq-store），消费者从这里取得消息。

TopicConfigManager：继承ConfigManager，用于管理Topic的配置，里面有topicConfigTable和当前配置的版本dataVersion

topicConfigTable：ConcurrentMap<String, TopicConfig> topicConfigTable，key是topicName，value是主题对应的配置

• rocketmq-namesrv包：NameServer，类似于Zookeeper，这里保存着消息的TopicName，队列等运行时的元信息。

NamesrvStartup：NamesrvStartup 是 NameServer模块的启动入口类，启动nameSrv并注册钩子。

KVConfigManager：是namesrvController指定的kvConfig配置文件，HashMap<String/* Namespace */, HashMap<String/* Key */, String/* Value */>> configTable，可以添加、修改、查询，持久化到内存。

NamesrvConfig：NamesrvConfig是NameServer的配置类，这个类放在了common模块中，但是几乎都是被NameServer模块引用，这里就当在NameServer模块中讲。

NamesrvController：NamesrvController是NameServer服务的核心类   1、nameSrv启动 2、定时调用RouteInfoManager#scanNotActiveBroker方法，关闭2分钟没有往nameSrv发送心跳的brokerchannel连接，broker发送心跳时会更新BrokerLiveInfo的lastUpdateTimestamp值，如果这个值在当前时间的两分钟以前，说明已经2分钟没有发送心跳，关闭该brokerchannel连接。3、定时打印KVConfigManager，通过KvConfigManager.printAllPeriodically方法。

RouteInfoManager：记录路由信息。每个broker启动的时候会向namesrv注册，RouteInfoManager记录了broker注册的相关信息，Producer发送消息的时候根据topic获取路由到broker的信息， Consumer根据topic到namesrv获取topic的路由到broker的信息。RouteInfoManager使用HashMap定义了HashMap<String/* topic */, List<QueueData>> topicQueueTable，HashMap<String/* brokerName */, BrokerData> brokerAddrTable，HashMap<String/* clusterName */, Set<String/* brokerName */>> clusterAddrTable，HashMap<String/* brokerAddr */, BrokerLiveInfo> brokerLiveTable，HashMap<String/* brokerAddr */, List<String>/* Filter Server */> filterServerTable。

BrokerLiveInfo：代表一个活的broker连接，由最后更新时间，一个连接channel，数据版本和Ha地址组成，Broker定时向namesrv注册并更新BrokerLiveInfo的时间戳。

• rocketmq-client包：提供发送、接受消息的客户端API。

TopicPublishInfo：

• rocketmq-remoting：基于Netty4的client/server + fastjson序列化 + 自定义二进制协议

RemotingCommand：该类封装了RocketMQ的网络通信协议，服务器与客户端通过传递 RemotingCommand 对象来进行交互，包含RequestCode、CommandCustomHeader、body，以broker注册topic信息到nameSrv为例，org.apache.rocketmq.broker.out.BrokerOuterAPI#registerBroker方法，其中RequestCode可以为REGISTER_BROKER，表示注册broker信息。可以用RegisterBrokerRequestHeader实现CommandCustomHeader，RegisterBrokerRequestHeader自定义clusterName、brokerName、brokerId、brokerAddr、haServerAddr，用于指定往哪个broker上面发送，body转为json后的发送数据，比如broker注册topic到nameSrv时的RegisterBrokerBody，里面由topic的配置和filterSer。

• rocketmq-store：消息、索引存储等

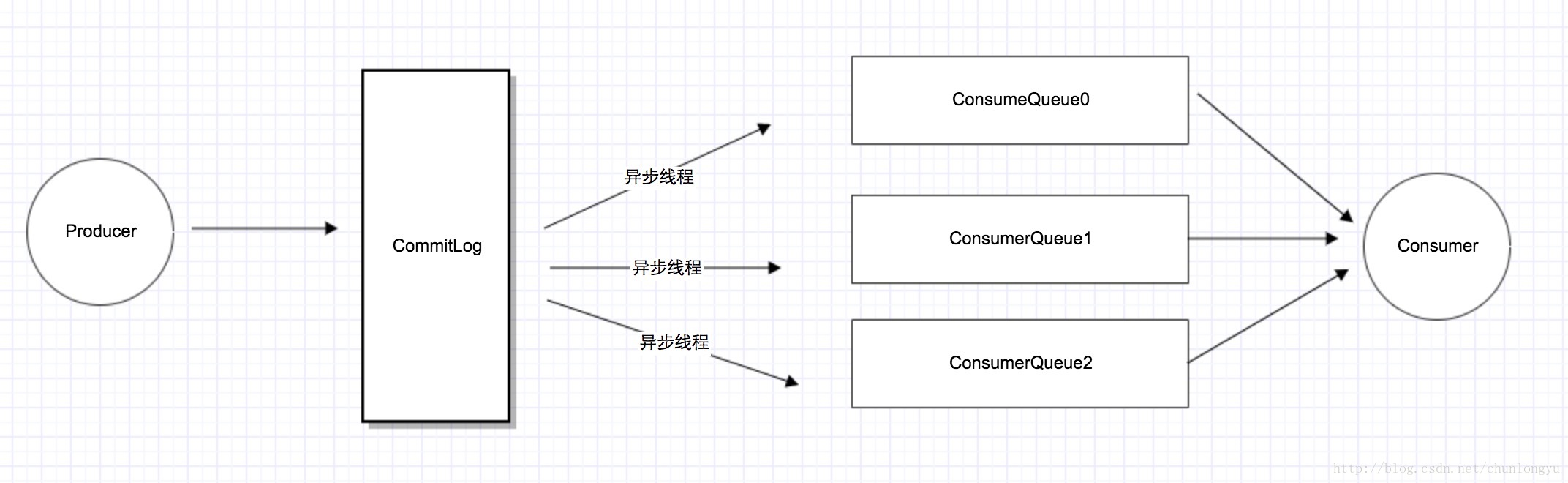

ConsumeQueue中并不需要存储消息的内容，而存储的是消息在CommitLog中的offset。也就是说，ConsumeQuue其实是CommitLog的一个索引文件。ConsumeQueue是定长的结构，每1条记录固定的20个字节。很显然，Consumer消费消息的时候，要读2次：先读ConsumeQueue得到offset，再读CommitLog得到消息内容。

TransientStorePool：类名意为短暂的存储池，工作机制类似于线程池，用于池化管理多个ByteBuffer对象，进行借与还的操作。

AppendMessageStatus：写消息到commitLog时，返回的状态码，描述追加消息到日志时的状态,主要涉及消息大小与文件剩余大小的比较。

AppendMessageResult：描述写消息至commitLog时返回的结果。

PutMessageStatus：用于描述放置消息到日志时的状态。

PutMessageResult：用于描述放置消息到日志的结果。包含状态码以及追加消息的结果，前者不会为空，后者有可能为空(出现在消息预检查，还没有真正追加消息时)

FlushDiskType：SYNC_FLUSH  同步刷盘，ASYNC_FLUSH  异步刷盘

AppendMessageCallback：将消息追加到MappedFile，返回AppendMessageResult代表追加到MappedFile的结果，在MappedFile#appendMessagesInner中被调用。

ReferenceResource：MappedFile父类，作用是记录MappedFile中的引用次数，为正表示资源可用，刷盘前加一，然后将wrotePosotion的值赋给committedPosition，再减一。

SelectMappedBufferResult：提供随机读CommitLog，这个类就是描述选取MappedFile中，一部分ByteBuffer 的结果。

PutMessageLock,PutMessageSpinLock,PutMessageReentrantLock：存放消息时涉及到的锁，PutMessageSpinLock自旋锁，PutMessageReentrantLock重入锁，PutMessageSpinLock和PutMessageReentrantLock都继承PutMessageLock。

CommitLog：

MappedFile：对于 commitlog、 consumequeue、 index 三类大文件进行磁盘读写操作，均是通过 MappedFile 类来完成。

fileSize代表mappedFile文件大小，参照MessageStoreConfig.mapedFileSizeCommitLog，默认1G

fileFromOffset就是文件名称，一般为20位数字，代表这个文件开始时的offset，

wrotePosition写到的位置，当值==fileSize代表文件写满了

flushedPosition刷盘刷到的位置

committedPosition

MappedFileQueue：管理MappedFile的队列，提供了一系列根据offset或者timestamp来查找，定位，删除，清除MappedFile的逻辑，提供flushedWhere，committedWhere 标记整个队列中flush以及commit的offset。

key：用户发消息时可以指定key，多个key用逗号隔开

消息ID：消息ID在commitlog文件中并不是唯一的，消息消费重试时，发送的消息的消息ID与原先的一样。

uniqKey：消息唯一键，与消息ID不一样。

indexFile：buildIndex构建Index文件，其中将消息中的keys、uniq_keys通过putKey方法写入index文件中，keys根据空格划分为多个key。

indexService：这个类就是索引服务，提供查询key，根据key构建索引，加载IndexFile到内存，destroy过期的IndexFile等功能。

ConsumeQueue：

HAConnection：

• rocketmq-filtersrv：消息过滤器Server，需要注意的是，要实现这种过滤，需要上传代码到MQ！
• rocketmq-tools：命令行工具
