【51单片机】6-数码管显示（动态显示）Proteus 8.6 仿真

‌        硬件连接：动态显示是将所有位数码管的段选线并联在一起，由位选线控制是哪一位数码管有效。选亮数码管采用动态扫描显示。

        特点：占用I/O端线少，电路较简单，编程较复杂，CPU要定时扫描刷新显示。-般适用于显示位数较多的场合。

        所谓动态扫描显示即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。动态显示的亮度比静态显示要差一些，所以在选择限流电阻时应略小于静态显示电路中。

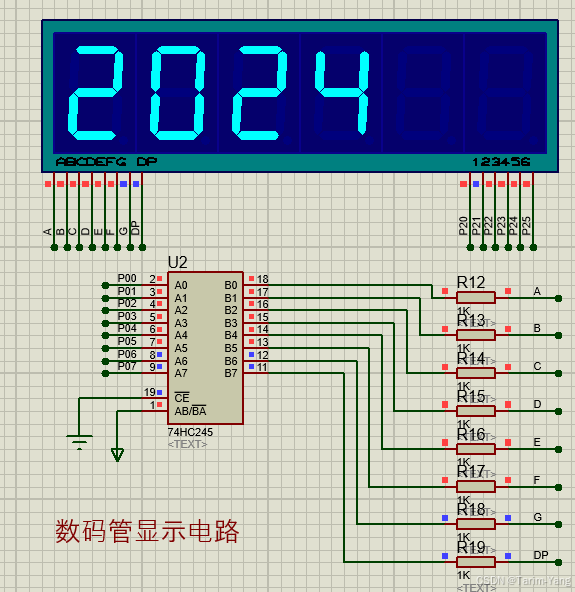

1.电路原理图

使用74HC245芯片驱动6位共阴极数码管

2.74HC245简介

        74HC245是兼容TTL器件引脚的高速CMOS总线收发器，典型的CMOS型三态缓冲门电路，八路信号收发器。由于单片机或CPU的数据/地址/控制总线端口都有一定的负载能力，如果负载超过其负载能力，一般应加驱动器。主要应用于大屏显示，以及其它的消费类电子产品中增加驱动。

 3.74HC245引脚及功能

        引脚功能介绍

        DIR（即图中AB/BA引脚）： 方向引脚，控制数据的传输方向。当DIR引脚为高电平时，数据从A端传输到B端；当DIR引脚为低电平时，数据从B端传输到A端。

         A0-A7：数据传输引脚

         B0-B7：数据传输引脚

        OE（图中CE引脚）高电平时，输出端口处于失能状态；OE为低电平时，输出端口处于使能状态。

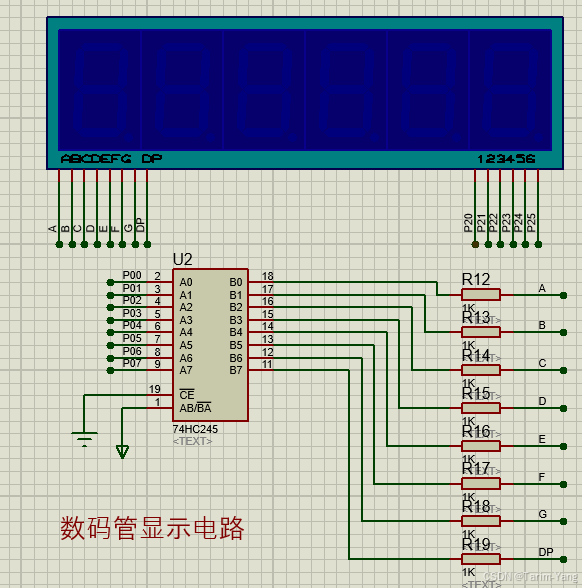

仿真引脚图

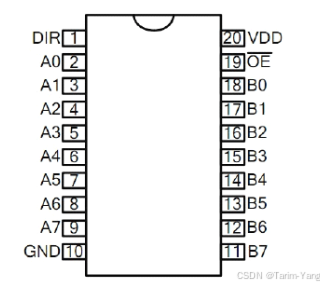

数据手册引脚图

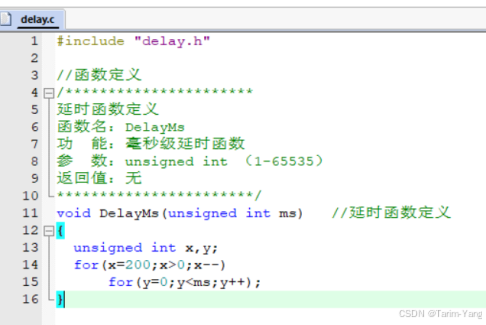

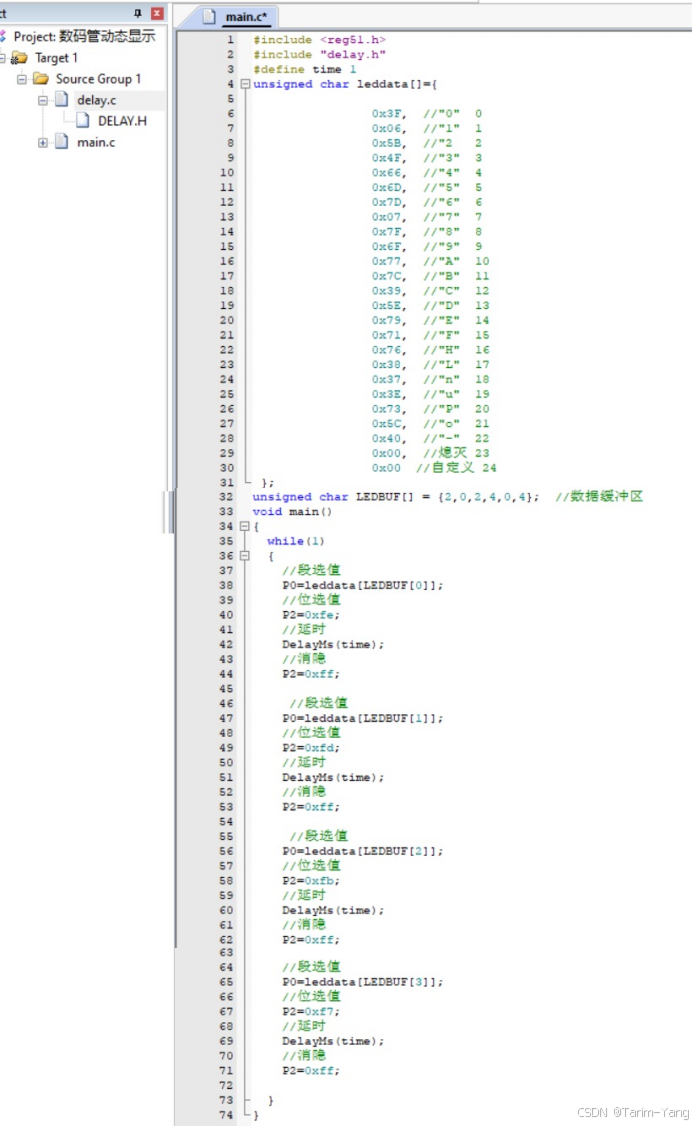

 4.案例程序

5.显示效果如下图



下一节 【通过模块化封装显示函数并优化程序】
