Quartus调用Modelsm联合仿真出错

之前我用modelsim进行仿真时，都是直接用modelsim打开，没有经过Quartus。今天在使用Quartus调用Modelsm联合仿真出现错误，后来发现是工具名和路径设置出错。
软件：Quartus 17.1、Modelsim SE-64 10.2c
注意modelsim-altera和modelsim-se是不一样的，首先要明确自己下载的是哪个Modelsim 。
　　ModelSim-se是Mentor公司的产品，不是altera的。所以modelsim在使用之前必须添加altera的库，这样就形成的modelsim-altera，当然你也可以添加xilinx的库。modelsim-altera是altera公司在Modelsim基础上已经添加了altera的库，你就可以直接使用了。
　　下面是使用Quartus调用Modelsm联合仿真的步骤：

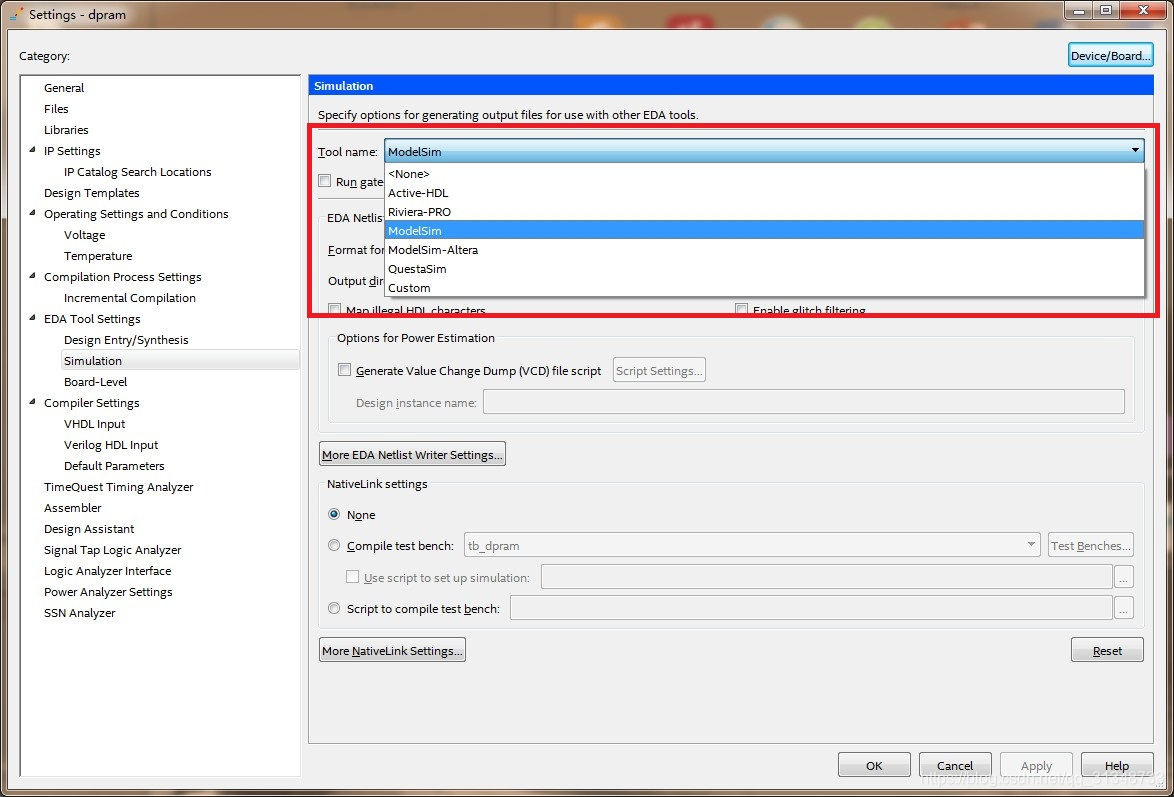

1.在Quartus17.1页面，点击Assignments->settings->EDA Tool Settings->Simulation->Tool name，选择ModelSim（如果你的Modelsim是Modelsim-altera，就选择Modelsim-altera）,如下图

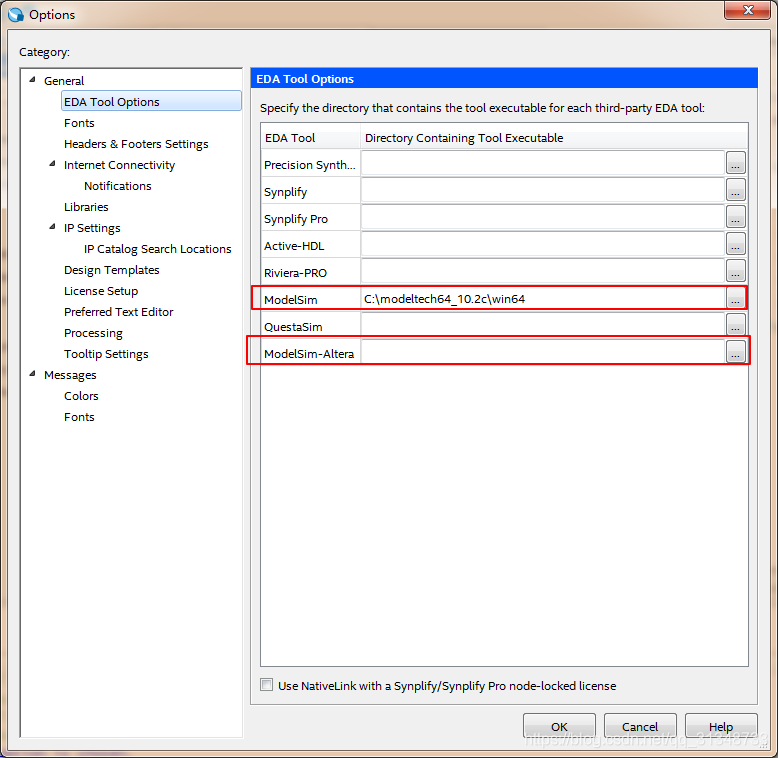

2.在Quartus页面，点击Tools->Options->EDA Tool Options,选择Modelsim的路径位置。如果直接使用Modelsim-se版本，就要在上面红框中添加Modelsim-se的路径位置；如果使用的是ModelSim-Altera，就需要在下面红框中添加ModelSim-Altera的路径。
