MIPI 打怪升级之DPI篇

1 Overview

DPI 全称Display Pixel Interface，用于手持设备的有源矩阵 LCD 显示器。 该接口可以配置有 16、18 或 24 个并行数据位的数据路径以及多个控制信号。 DPI采用同步、时钟、数据线等来传输特定图像数据，并采用SPI等其他控制线完成命令控制。在某种程度上，DPI与DBI的区别主要由两点：

• DPI的数据线和控制线分离，而DBI是复用的。
• DPI是实时数据流，显示模块可以不需要内部GRAM，而DBI不是。
  DPI直接写屏，速度快，常用于显示视频或动画用，同样缺点也很明显，那就是功耗与带宽。
  参考文档：《MIPI Alliance Standard for Display Pixel Interface (DPI-2)》

2 Display Architectures

显示模块应基于如下4种显示架构：
根据是否有帧缓存buffer与寄存器配置存储进行区分

• The Type 1 Display Architecture:
• The Type 2 Display Architecture:
• The Type 3 Display Architecture:
• The Type 4 Display Architecture:

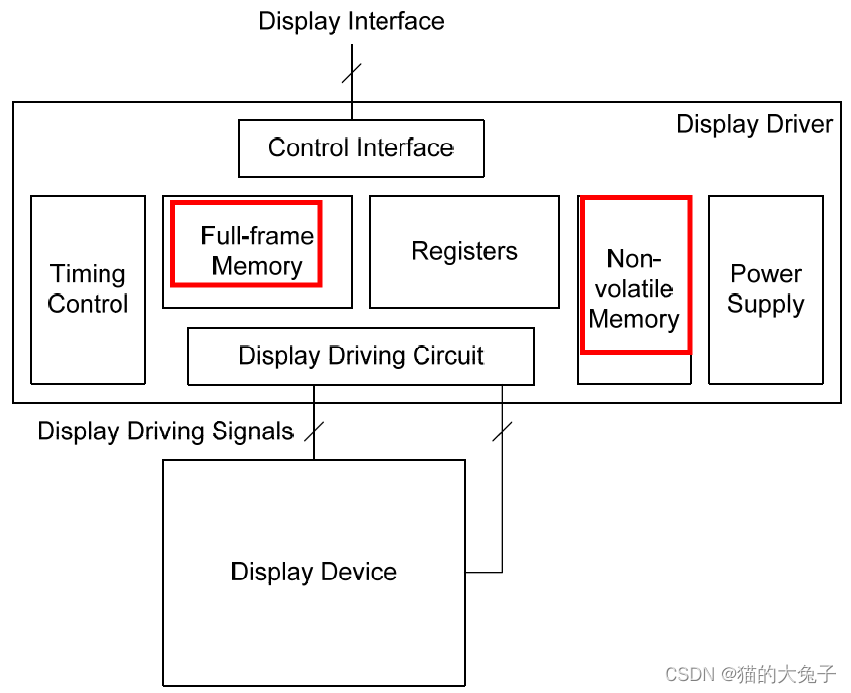

2.1 Type 1 Display Architecture Block Diagram

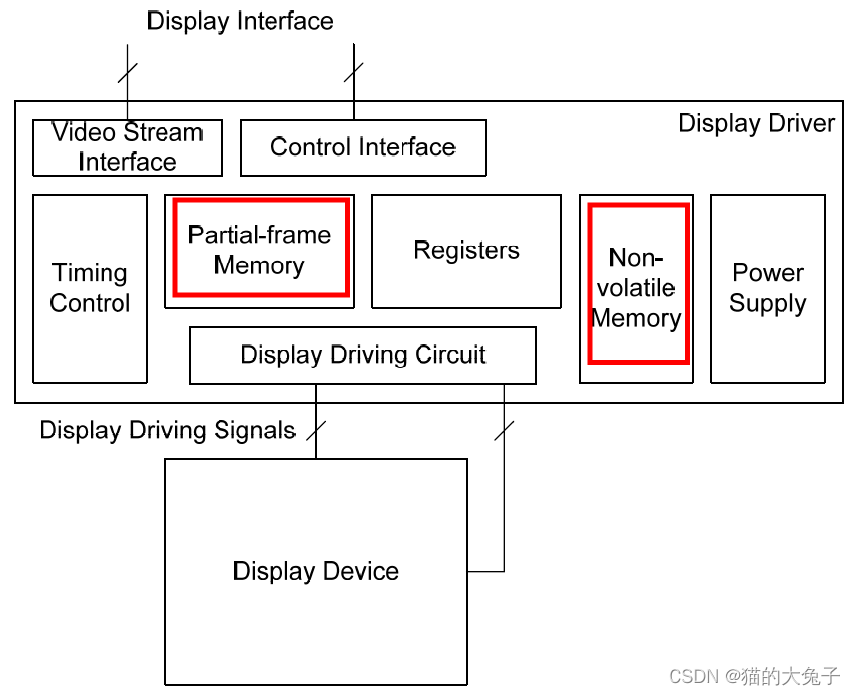

2.2 Type 2 Display Architecture Block Diagram

2.3 Type 3 Display Arc
